    YZT1732F3 曲面体层摄影测试体模

    YZT1732F3 曲面体层摄影测试体模,口腔曲面体层摄影测试体模用于牙科全景机影像测试。该组模型由聚焦层定位模块、全景放大率一致性测试模块、全景低对比度测试模块3部分构成。这三种模块测试时都固定在如下图所示的一块平板上,全景牙科机扫描该测试体模可以对影响图像质量的参数进行全面评估。可用于胶片和数字系统。

    Hotline:18128028677

    Product Details

    标  准:

    YY/T 1732-2020 口腔曲面体层X射线机专用技术条件



    应用范围:

    该组模型由聚焦层定位模块、全景放大率一致性测试模块、全景低对比度测试模块3部分构成。这三种模块测试时都固定在如下图所示的一块平板上,全景牙科机扫描该测试体模可以对影响图像质量的参数进行全面评估。可用于胶片和数字系统。

    可实现

    量化焦点槽和图像层

    准确测定咬偏量

    量化扫描的对称性

    测量入射光束的角度

    可视化简单错误

    空间分辨率测试(单独提供测试模式)






    聚焦层测试插件布局图




    低对比度测试插件定位布局图






    产品简介:

    口腔曲面体层摄影测试体模用于牙科全景机影像测试



    技术参数:

    1.聚焦层定位:5只测试插件对称分布于中轴和两侧,具有平行移动滑轨和360°旋转能力。

    2.具有测试器件定位靶线,保证放大率一致性测试插件的中心平面、低对比度分辨率测试模块的小孔表面与定位模块投影中心对齐,方向一致。

    3.定位插件:长方体内置直径5mm钢珠5只,水平位移量5mm,垂直间距10mm

    4.放大率测试插件:长方体内置直径5mm钢珠7只,垂直间距15mm

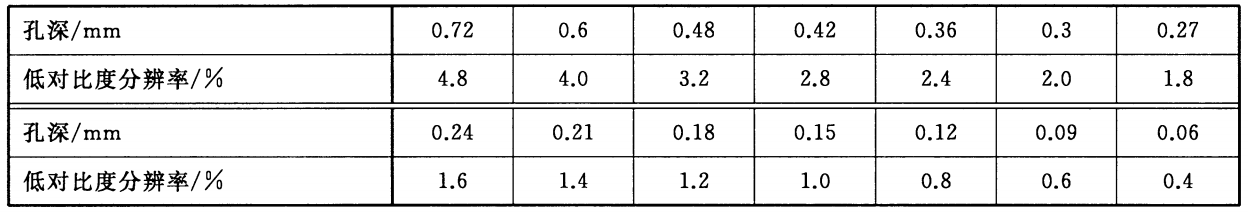

    5.低对比度测试插件:长方体双排平行分布直径3mm小孔7对,深度从0.06至0.72mm(详见如下),平行间距5mm,材质铝




    6.配有扫描中心定位三脚架,用于系统空间通用定位



    商品详情:

    曲面体层摄影测试体模

    标准配置:测试定位底架1只,定位插件1只,放大率测试插件1只,低对比度测试插件1只,三脚架1只
