本文基于《中国医学装备》刊载的《立体定向放射治疗设备安全性检测评价方案及案例分析》研究（屠波、夏慧琳、高关心等），结合 Delta 德尔塔仪器模体产品线，为放疗科、医学工程科及检测机构整理一套可落地的设备安全性检测与模体配置方案。

一、为什么立体定向放疗设备的"精度"就是患者的"安全"

立体定向放射治疗（SRT/SRS）运用摆位技术和立体定位技术，在三维空间内将多束高能射线聚焦于肿瘤靶区，让病灶组织接受足量照射的同时[敏感词]限度保护周围正常组织。它的核心卖点是"精准"——但精准不是一劳永逸的：设备元器件老化、机械磨损、环境变化都可能让等中心漂移、剂量失准。

一项被广泛引用的统计显示，约有 50% 的放疗设备射野摆位误差超过 5mm，国内医院的同类统计结果与之相近甚至更差。而 AAPM（美国医学物理学家协会）和[敏感词]标准对光射野一致性误差的要求均 <±2mm。

差距靠什么消除？靠定期的安全性检测和一套可靠的检测装备。

二、检测框架：三大板块，一次配齐

依据[敏感词]相关标准，立体定向放射治疗设备安全性检测可分为三大板块：

机械精度：等中心精度、光射野一致性、治疗床走位精度、机架/机头/治疗床实际角度与显示角度；

输出剂量：不同跳数（5～300MU）下的输出剂量线性与准确性；

射野输出均匀性：不同射野形状、不同剂量率、不同机架角度下的 X 射线输出剂量稳定性。

检测的通用条件示例：设备能量 6MV，SSD 100cm，机架与机头角度归零，深度取 5.2cm 处剂量，配合剂量仪完成读数。

三、逐项拆解：检测方法 + 对应模体配置

1. 等中心精度检测——放疗质控的[敏感词]道关

等中心是各种运动基准轴线围绕的公共中心点，包括机械等中心、辐射等中心以及治疗床公转轴线三部分。检测时在胶片上放置 2cm 固体水，按 0°、45°、90°、135° 组合拍摄"米"形野，再分析辐射野聚焦情况。

推荐配置（Delta 德尔塔仪器）：

等中心校准仪：外形尺寸 203×457×330mm，面板刻有 2×2、50×50、100×100、150×150、200×200mm 现场尺寸，支持 45° 增量 360° 旋转，中心及角落设直径≤1mm 钨标记，可一次性验证加速[敏感词]机架旋转等中心、小机头旋转等中心、床旋转等中心、辐射等中心，兼做光野十字叉丝、固定激光灯及光距尺指示校验；

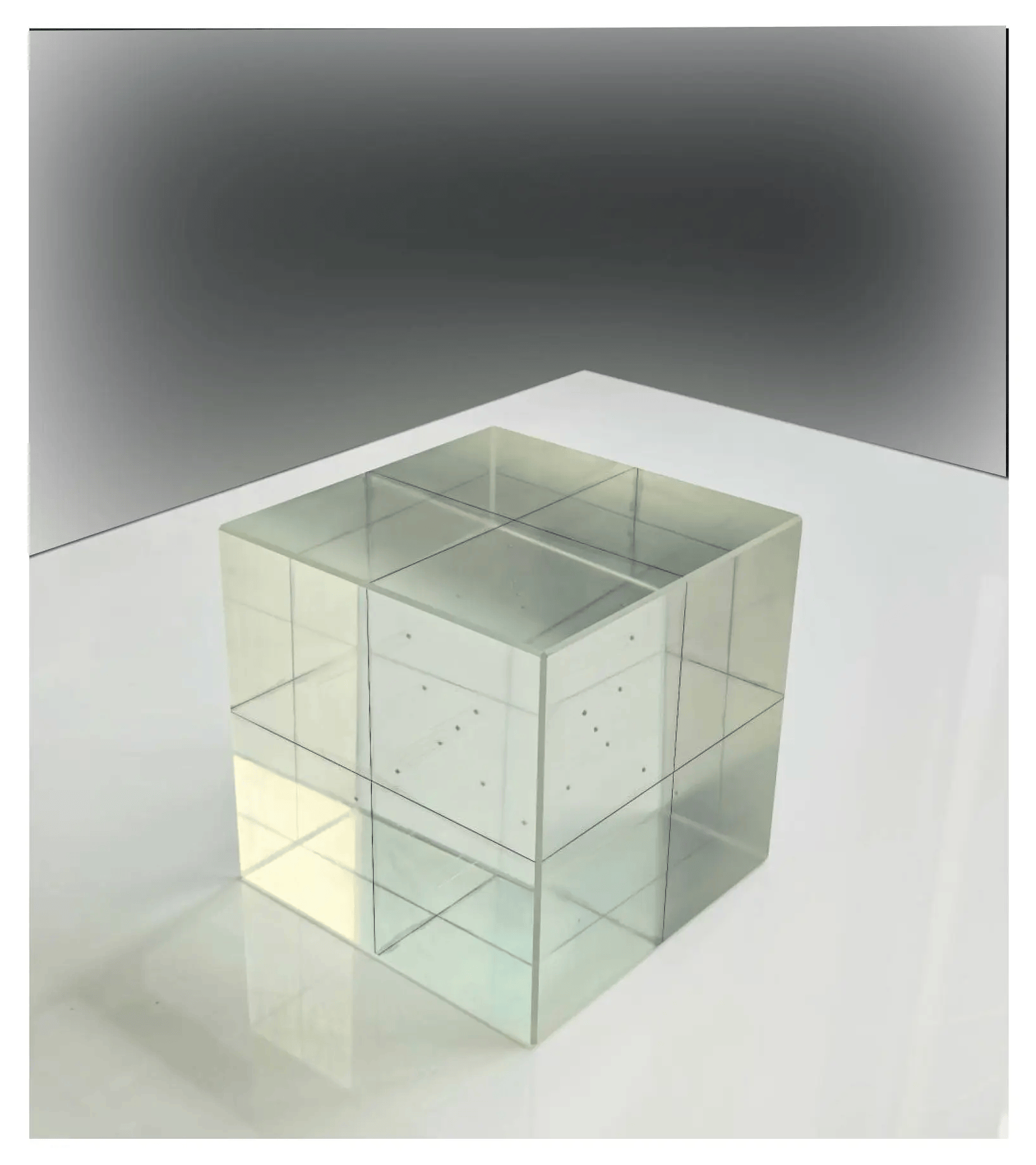

等中心装置模体（符合 WS 816-2023）：150mm×150mm×150mm 固体水立方体，上下两半对称结构，中心点镶嵌 2.00mm 高密度钨珠，各面刻有十字标识，配合 EPID 或胶片即可完成 Winston-Lutz 式等中心偏差测量。

2. 光射野一致性检测——±2mm 红线不可越

将胶片按激光射野指示做针孔标记，覆盖 2cm 固体水，10cm×10cm 射野、机头 0°/180° 拍摄。光野（红框）与照射野（蓝框）重合度越差，说明设备越需要调整。

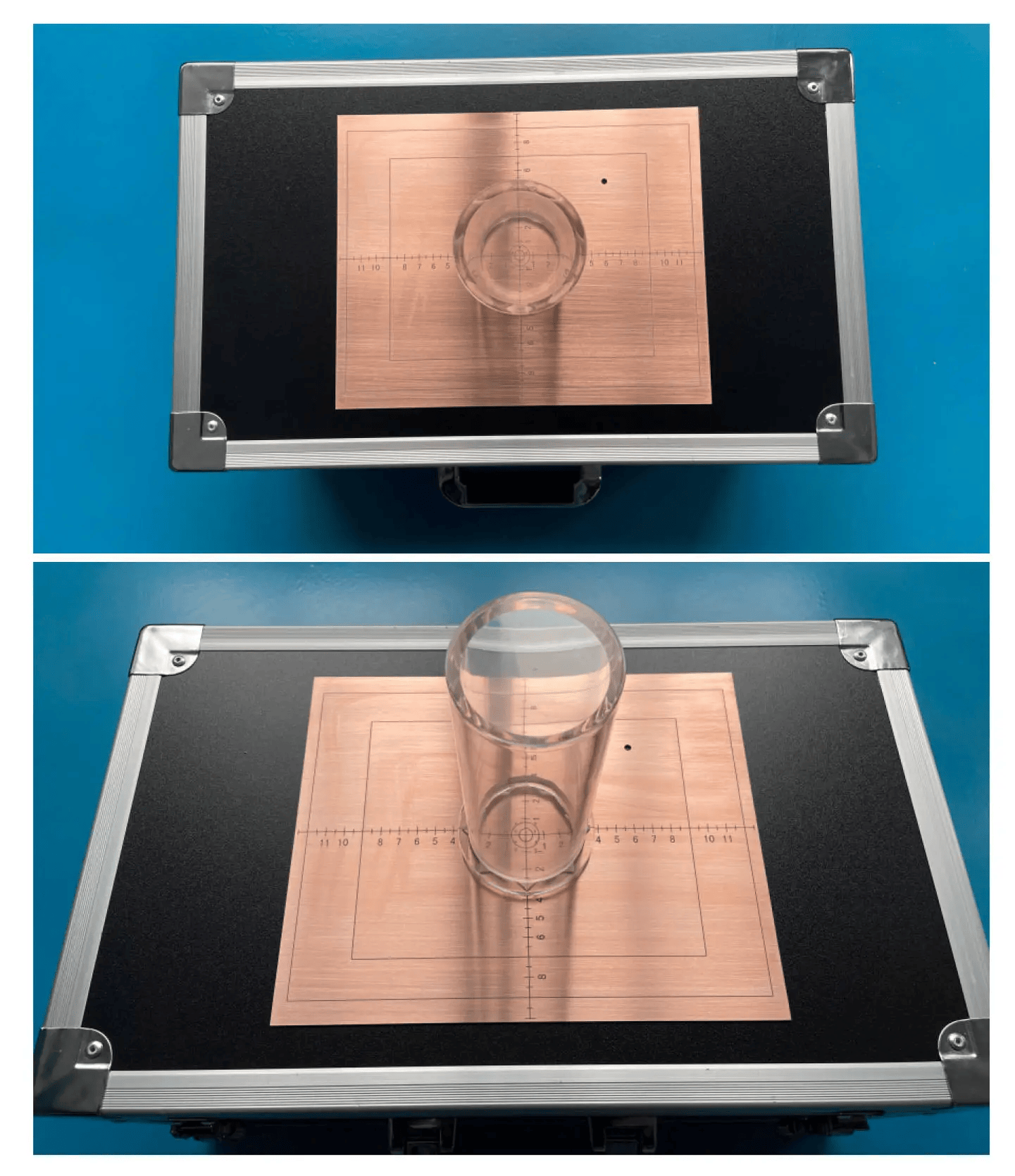

推荐配置：光野/照射野一致性检测板——203mm×254mm 铜板基材，刻有刻度标尺和 140mm×180mm 正方形标记线，中心设有两个不同直径的圆圈；搭配垂直检测筒还可一并检测拍摄机的束流垂直性。

3. 激光定位与治疗床走位精度——摆位误差的源头

按左、右、前、后分别移动 10cm、20cm，比对坐标纸与设备电子坐标差异；治疗头升降用卷尺比对；机架、治疗床、机头分别转动 90°、180°、270° 与水平仪读数比对。

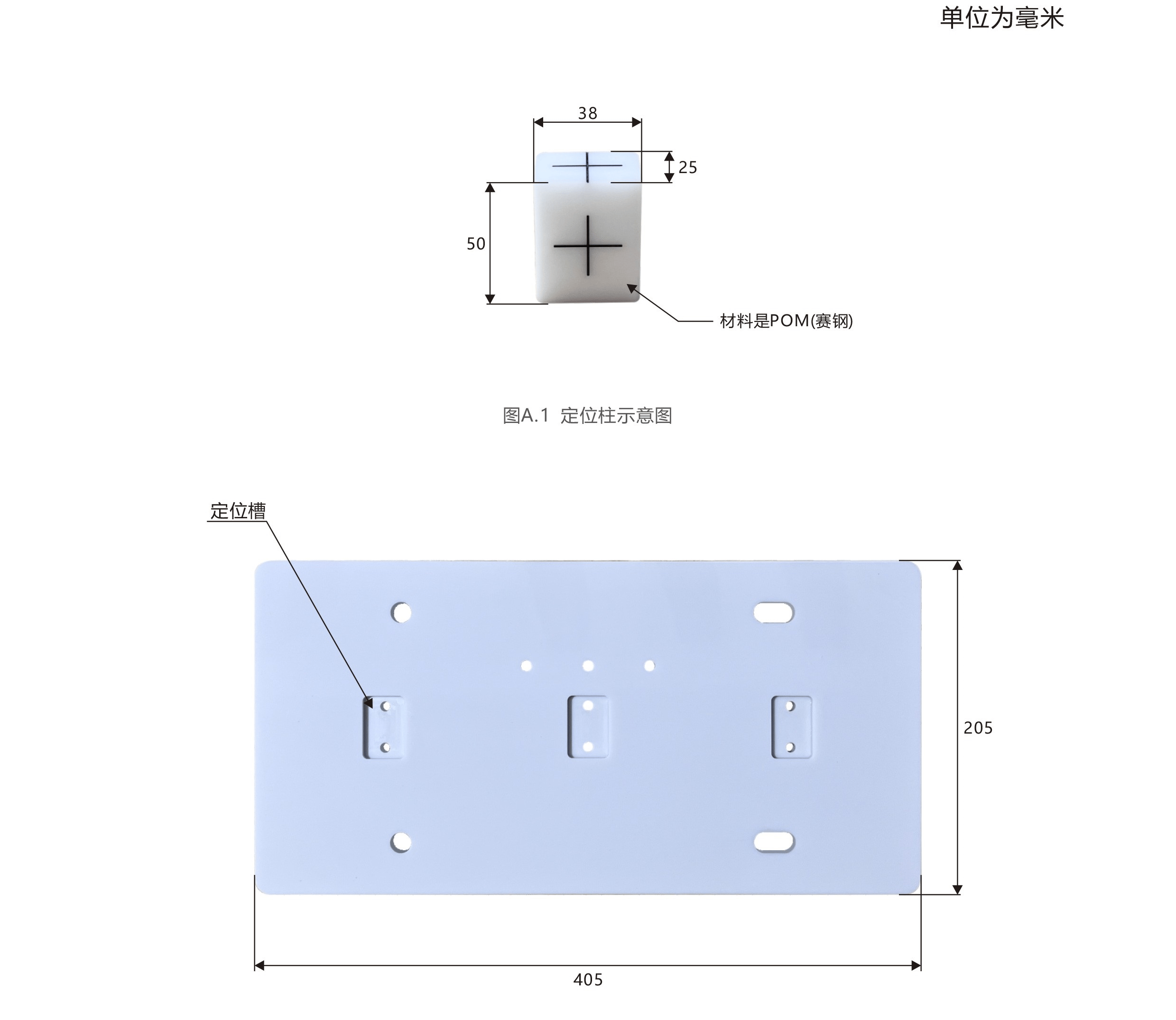

推荐配置：激光定位模体——含定位板（405×205×15mm）、中间定位柱（38×25×50mm）×1、左右定位柱×2 及定位螺丝，可系统检验机架激光灯共面性、内激光指示中心与扫描中心的重合性、矢状面激光与扫描平面的垂直性，从源头控制摆位偏差。

4. 输出剂量检测——固体水模体是主角

在[敏感词]剂量率、SSD 100cm 条件下，依次检测 5MU、10MU、50MU、100MU、200MU、300MU 的输出剂量，并与电离室通道及外置剂量显示器三方比对，验证剂量线性。

推荐配置：

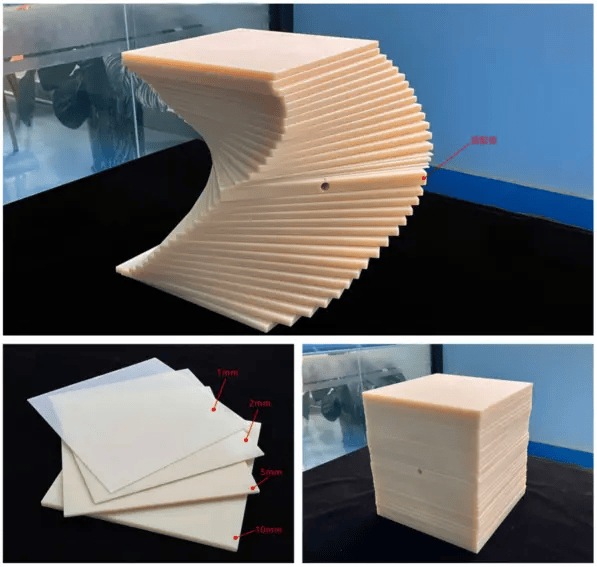

组织等效固体水模体：密度 1.03g/cm³，标准尺寸 300mm×300mm，片层厚度 1/2/5/10mm 可自由堆叠，厚度误差仅 ±0.15mm；独特的带空腔片设计可直接容纳指形电离室（含 FC65G 适配板），快速、简便地替代传统水箱用于直线加速器光子束常规检测；

20cm 水模体：外径 220mm、高 220mm，侧配两个入水口，满足标准深度剂量测量需求；

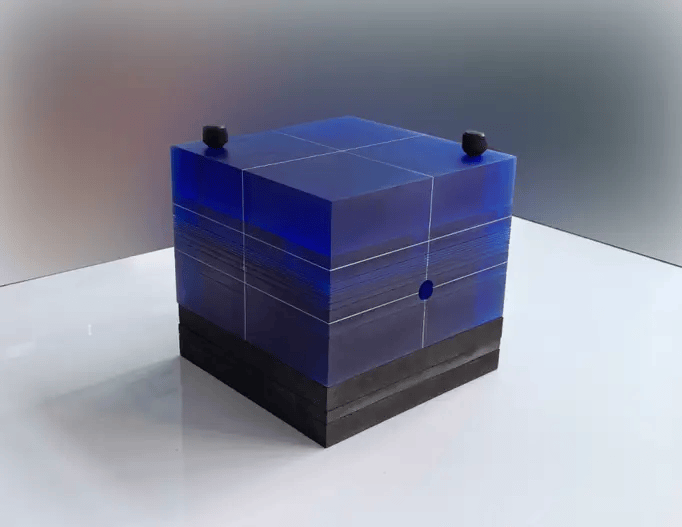

蓝色固体水模体：同源水等效材料，适配平行板或指形电离室，入库储存不粘连、温湿度不敏感。

5. 射野输出均匀性检测——三种变量逐一排查

分别在 20cm×20cm、30cm×30cm、20cm×10cm、10cm×20cm 射野形状下，以及在[敏感词]/最小/平均剂量率和机架角 -135°～180° 变化时检测输出剂量稳定性。

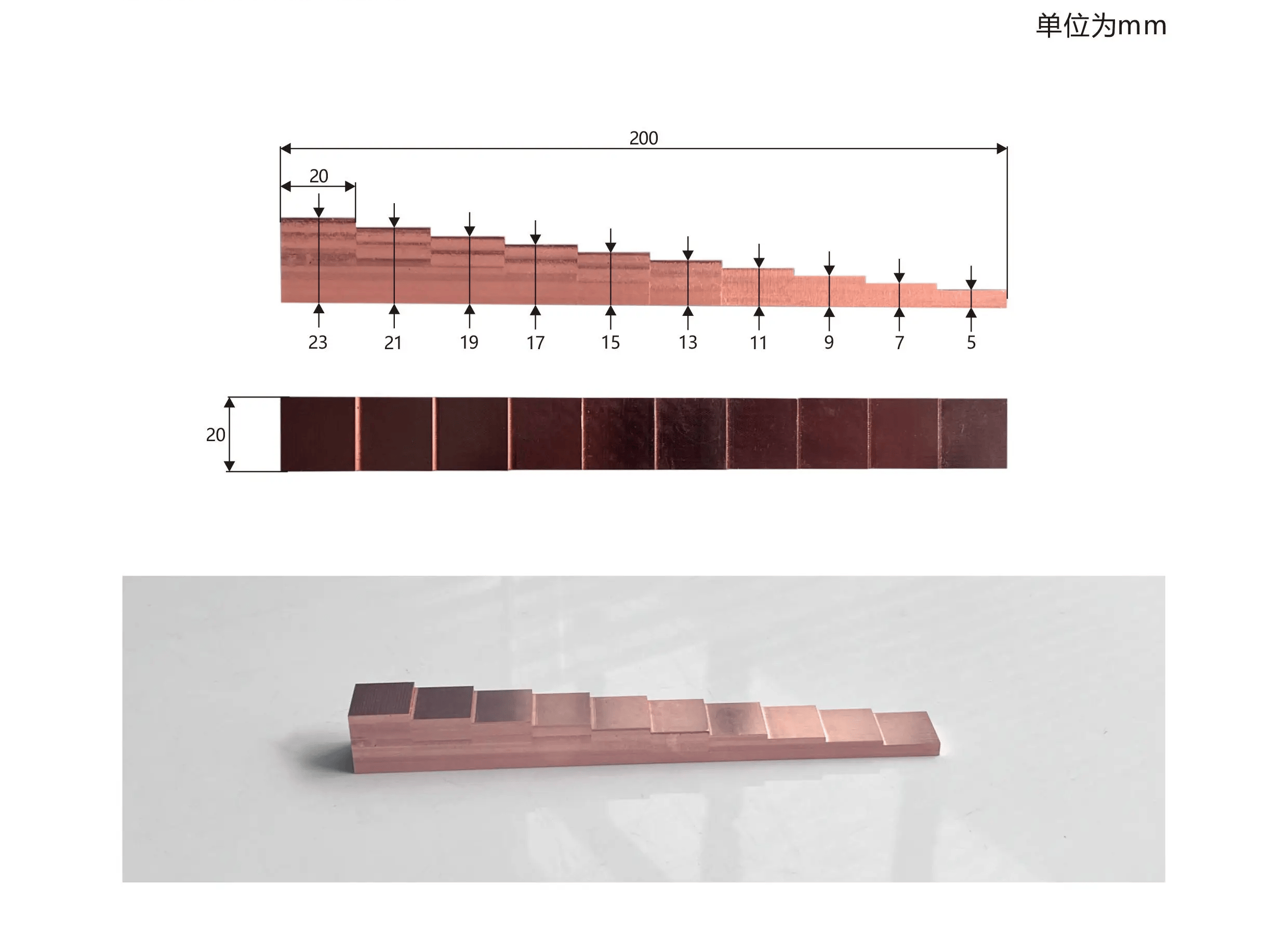

推荐配置：电子射野成像模体（铝梯/铜梯）——铝梯或铜梯结构，[敏感词]厚度对高能光子的吸收当量大于 30cm 水，阶梯级数不少于 5 级；置于射束中获取图像后，将灰度值对阶梯厚度做线性拟合，即可量化 EPID 射野成像与输出均匀性状态。

四、立体定向专项：SRS/SBRT 专属模体方案

针对伽马刀、射波刀、TOMO 及加速器 SRS 模式，Delta 德尔塔仪器还提供专项模体：

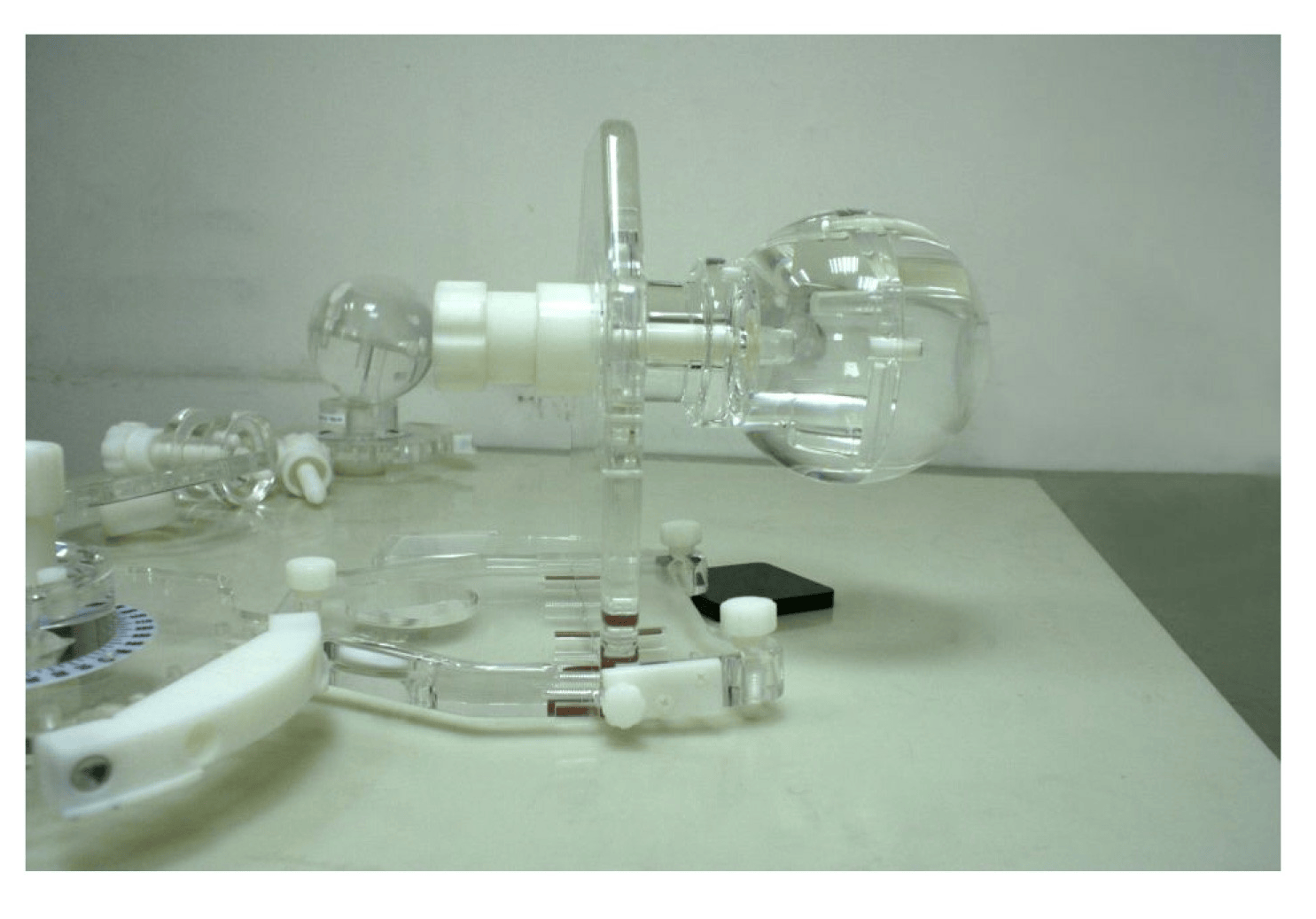

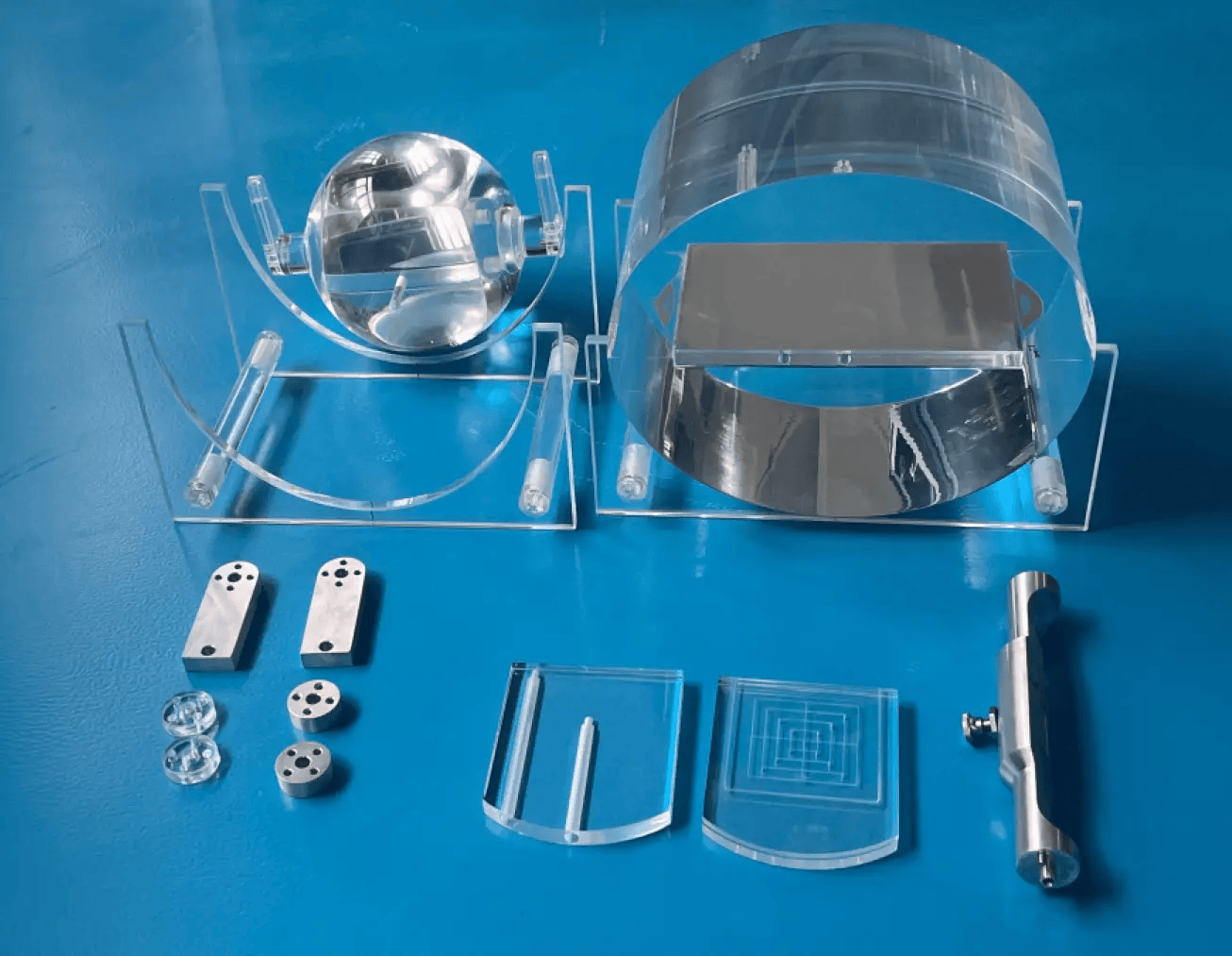

3D QA 模体：完整的立体定向放疗 3D 质控模体，可完成图像引导验证、剂量与机器参数验证，评估 CT/MRI/Angio 图像融合中 20 个空间点及六自由度定位系统，兼容电离室、胶片、二极管、凝胶、MOSFET 和 TLD 多种探测器，并支持锥形束 CT 性能检查；

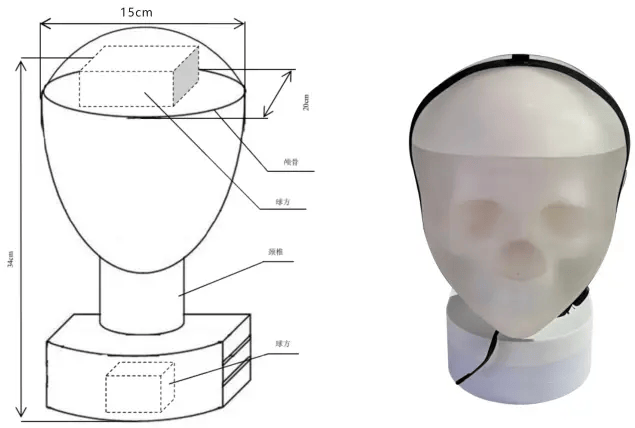

射波刀模体（符合 WS 667-2019）：头颈部模体由组织等效材料构成，内嵌多枚金标（间距>20mm、三角形角度>15°、两侧 45° 视野无重叠），颅内及颈部可置球方测量追踪偏差；配套 AQA 自动质量保证模体（含直径 32mm 丙烯酸球与 19mm 钨球）完成端到端偏差验证；

Y 刀（伽马刀）检测模体：椭圆圆柱体模（长轴 280mm、短轴 240mm、高 200mm），带胶片插板定位孔与中心/偏中心探测器插孔，焦点位置与剂量分布一站式测量；

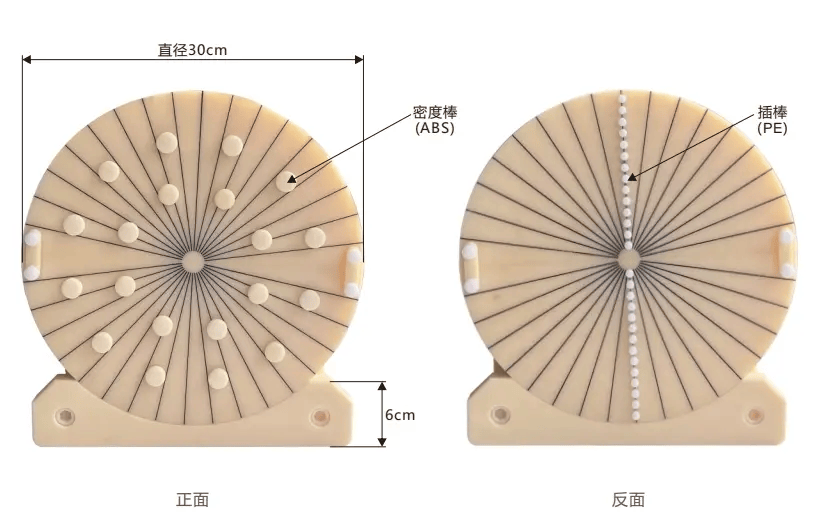

螺旋断层治疗模体（TOMO）：聚苯乙烯材质，直径 30cm、长 18.5cm 圆柱体，矢状面 14 件插棒内置金属标记，可结合电离室适配器放置 0.125cc 尖点电离室或 0.6cc 标准电离室，覆盖标准深度吸收剂量测量、不同深度剂量测量与 CT 图像性能测试；

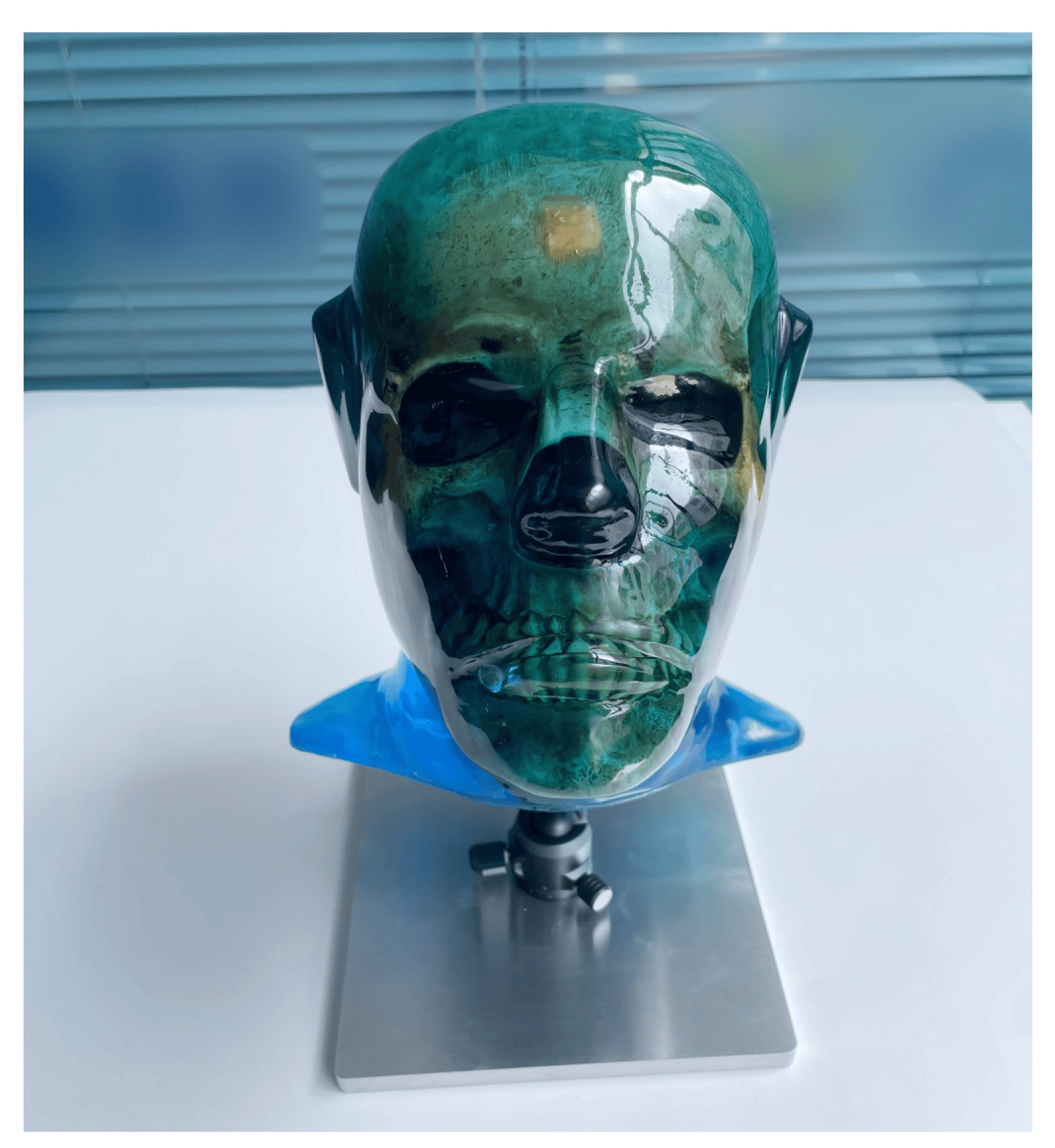

头部模体：组织等效树脂材料，适用于 50keV–25MeV 能量范围，包含大脑、骨骼、喉、气管、鼻窦、鼻腔与牙齿等 3D 拟人化解剖结构，用于端到端工作流验证与人员培训；

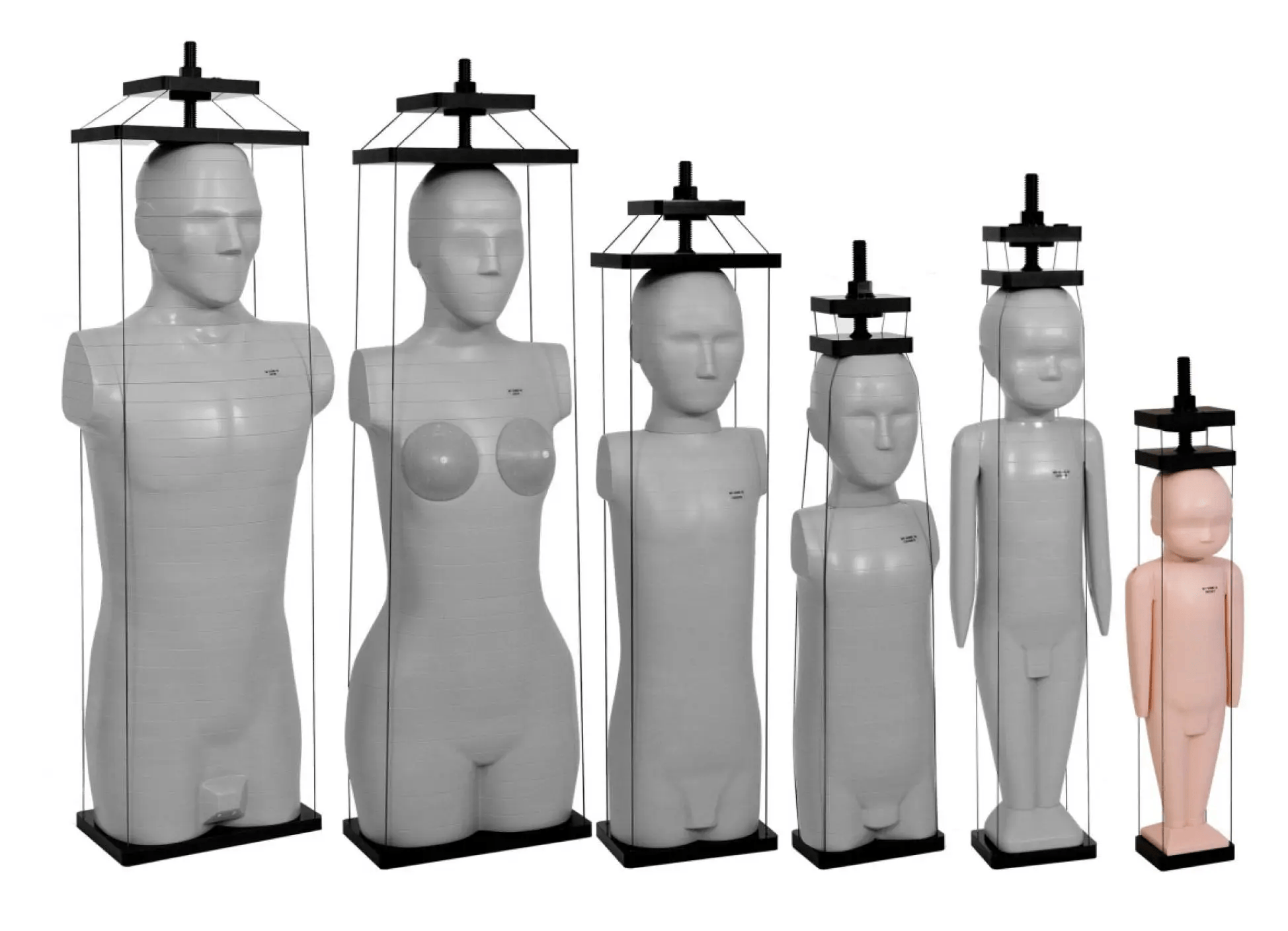

YSY 剂量验证模体系列：从新生儿、1 岁、5 岁、10 岁儿童到成人男/女共 6 种型号的全身剂量测定体模，25mm 分段设计，针对 21 个内脏器官优化 TLD 布点，组织等效环氧树脂材质配合均质骨骼配方，可开展器官剂量、全身有效剂量及治疗性辐射剂量的传递验证。

五、案例分析带来的启示

前述研究对多品牌设备的对比检测给出了两个有价值的结论：

差异明显的项目：等中心精度、光射野一致性、射野输出均匀性、机架角度变化下的输出剂量——部分设备在机架角 >90° 后剂量稳定性开始出现漂移，跳数 >100MU 后稳定性下降；

差异不明显的项目：治疗床/治疗头/机架机械精度、基础输出剂量及不同剂量率下的输出剂量。

结论很清晰：即使是同类型设备，不同品牌、不同使用年限的性能衰减路径完全不同。机械精度良好不代表剂量系统没有隐患，必须按完整清单逐项检测、建立台账，用数据驱动维护保养与校准决策。

六、Delta 德尔塔仪器：放疗质控模体一站配齐

Delta 德尔塔仪器专注于检测设备与模体的研发制造和非标定制，产品服务于各类放疗与影像质控场景。

放疗无小事，精度即生命。 建议各放疗机构在设备验收、换季、大修及年度质控节点，按上述清单完成全项检测，并选择溯源可靠、参数透明的模体产品，让每一次照射都有据可依。

参考：屠波,夏慧琳,高关心,等. 立体定向放射治疗设备安全性检测评价方案及案例分析[J]. 中国医学装备,2019,16(01):11-15. ；
