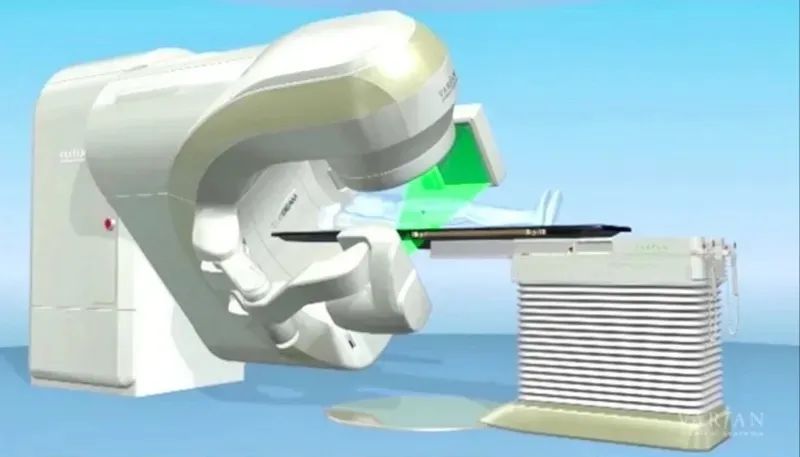

CBCT（锥形束CT）是影像引导放疗比较常见的一种实现方式，在将CBCT图像与CT图像进行配准比较时，需要区分出哪个是CBCT图像、哪个是CT图像，Delta德尔塔仪器小编习惯的做法是观察图像的清晰度，结构更为清晰（更为细腻）的是CT图像。

对于CBCT图像比较模糊的原因，Delta德尔塔仪器小编总结了一下原因：

从CBCT的实现原理和结构组成来说，CBCT借助的是锥形束，与CT的扇形束相比，这种方式的散射线相对更多，而且X线球管到探测器的距离更远，就像是扫描孔径更大。

从探测器上来说，CBCT采用的是非晶硅平板探测器，而CT采用的是弧形的线探测器，后者的性能（分辨率）相对更高，就像后者更加“专业”。

对于CBCT图像质量的提升，也是电子直线加速器一个努力的方向。有的电子直线加速器机型就在图像重建方面下功夫（比如采用散射修正算法），使得图像质量有了一定提高。

既然CBCT图像有了质量的提升，那么CBCT体膜也会有重点的发展，以下介绍Delta德尔塔仪器几种常见体膜性能及参数，希望大家有一个认识。

一、口腔CBCT性能模体

模体用于检测口腔CT机、口腔锥形束CT机的影像均匀性、高对比分辨力、低对比 分辨力和测距误差。

符合标准： WS818-2023 《锥形束X射线计算机体层成像(CBCT)设备质量控制检测标准》 附录F。

主要技术参数：

1. 模体主体，由直径为 16cm 的 PMMA 圆柱体组成，高度 45mm；包含图像均匀性 测试模块、高对比度分辨力测试模块、低对比度分辨力测试模块和测距模块，每 种模块高度 20mm。

2. 低对比度测试模块：直径 35mm，厚度 20mm，包括 LDPE 和 DELRIN 材料，在 横断面上的直径分别为 1mm、2mm、3 mm、4mm 和 5mm。

3. 高对比度分辨力测试模块：直径 35mm，厚度 20mm，包含两个方向的线对， 在横断面、冠状面和矢状面中线对数1.0lp/mm,1.3lp/mm,1.5lp/mm,2.0lp/mm，误差≤±10%。

4. 均匀性测试模块：由 PMMA 材料组成，直径 35mm，高度 20mm。

5. 测距模块：包含均匀分布的定位，深度 5mm，提供横断面上 50mm 的距离指示。

6. 模体配有气泡水平仪，用于模体的水平调节。

7. 配置三脚架，方便在不同位置进行检测。

二、CBCT设备质量控制检测模体

CBCT设备性能模体是专门设计用于CBCT、牙科X线断层摄影和3D成像设备全程的QA/QC测试工具的，应用范围包括3D成像设备和C形臂X射线机等设备，该模体也可用于标准的CT IQ测试。

符合标准： WS818-2023《锥形束X射线计算机体层成像(CBCT)设备质量控制检测标准》附录G。

主要技术参数：

1、模体主体，由直径为 20cm 的聚氨酯软胶圆柱体组成，高度 200mm；里面包含3组模块，一个木箱为固定挂座，模体主体挂在木箱边缘打好平水进行扫描检测

3组模块

A 高对比度分辨力模块

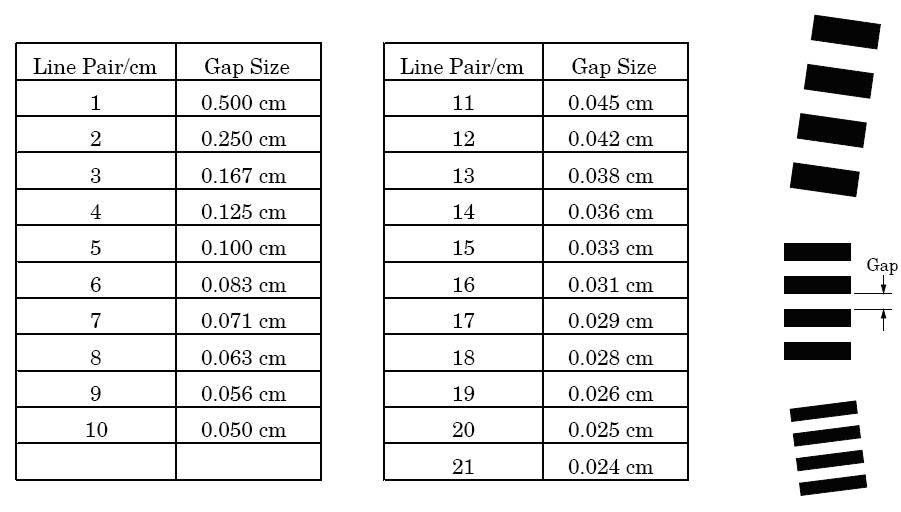

在主模体外壳内第二层直径150mm 厚40MM 由纯铝组成的高分辩率测试卡 线对/ 厘米高分辨率 线对 卡21 线对/厘米高分辨率线对卡可用于分辨率检测，它的分辨率量程从1个线对/厘米到 21 个线对/厘米。在 21 线对检测中，卡的精度是+0.5 线对，更低的线对检测中的精度更准确。

b低对比度分辨力模块

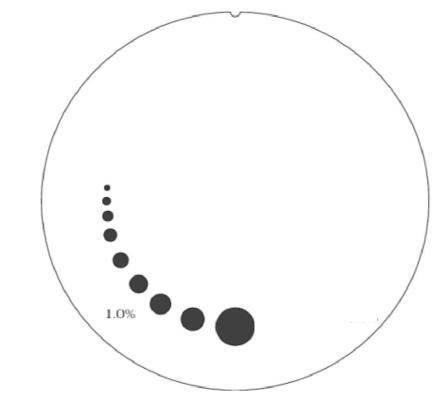

1,主体材料（固体水）直径150mm 厚40MM 检测1.0％对比度模块在主模体外壳内第三层模块中的低对比靶块的尺寸和对比度如下：

外圈靶块尺寸 内圈靶块尺寸

2.0mm

3.0mm

4.0mm

5.0mm

6.0mm

7.0mm

8.0mm

9.0mm

15.0mm

给定了靶块对比度的值，但是在检测对比度性能前，需要重新确定靶块的实际对比度。测量感兴趣区得到实际的对比度，然后测量邻近的本底区域。对几个

扫描区的测量值取平均值，去确定靶块的实际对比度。同时测量邻近背景区域对靶区的测量也是很重要的，因为“杯状”和“帽状”效应可导致各扫描区域之间

的 CT 值不同。感兴趣区不要太靠近边缘。感兴趣区的直径至少要有 4×4 个像素。因为低对比度测量存在“噪音”，所以应取多个扫描区域测量值的平均值。

注意 mAs 的设置，因为随着 X 线曝光量的增加，光子量也将增加。利用在各种噪声水平下视觉能分辨的靶区尺寸来评估对比度细节曲线上的信息。在每组对比

度里所有靶的对比度都是来自同样单一的混合物，那样能确保所有靶区的对比度是相同的。[敏感词]的等式可用来将测量对比度和尺寸转换为其它规格的对比度和尺

寸（测量对比度）*（视觉能分辨出的最小靶直径）=常数

c图像均匀性模块

1主体材料（固体水）直径150mm 厚90MM

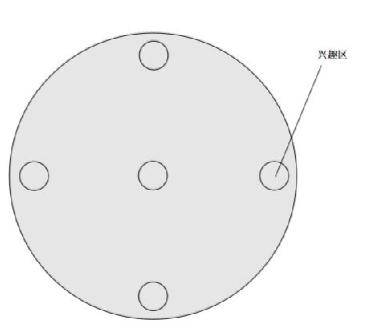

2, 图像均匀性模块是一个均匀材质的模块。这种物质的 CT 值在标准扫描方案中，与水的密度的偏差在1%（20H）内。典型的 CT 报告值从 5 H 到 18 H。这个模块用来测量空间均匀性，CT平均值和噪声。CT系统的精度由感兴趣区（ROI）内的 CT 平均值和相应的 CT 值标准偏差来衡量。这些测量取自扫描区内不同地方。设定同样大小的 ROI 区，分别测量均匀图象中心和周围上、下、左、右四个方向上给定的感兴趣区（ROI）内的大量点（比如 1000）的 CT 平均值和 CT值标准偏差。观察以前图像的数据变化和相关邻近区域的数据变化通过扫描均匀性模块可测量空间均匀性。观察上图显示像素的一排或几排的CT 值剖面轮廓平均值上下的趋势走向。选择一条从模块一侧到另一侧的剖面曲线。由于 CT 机的边缘效应，具有代表性的曲线将是从模块 2cm 处开始。通过测量曲线上的 CT [敏感词]值和 CT 最小值，使用[敏感词]的方程可得系统的整体均匀性：CT 值的“杯状”或“帽状”现象表明系统需要进行重新标定。检测模块的安装和拆分对于大多数的应用，不需要把模块从模体上拆下来。如果要把模块从模体上拆下来，请遵照[敏感词]的步骤

三、乳腺CBCT性能模体

乳腺CBCT性能模体是专门设计用于评价乳腺CBCT设备图像均匀性、图像信噪比、空间分辨率、密度分辨率、图像灰度值均匀性等参数测量的测试模体。

符合标准： WS818-2023 《锥形束X射线计算机体层成像(CBCT)设备质量控制检测标准》 附录H。

主要技术参数：

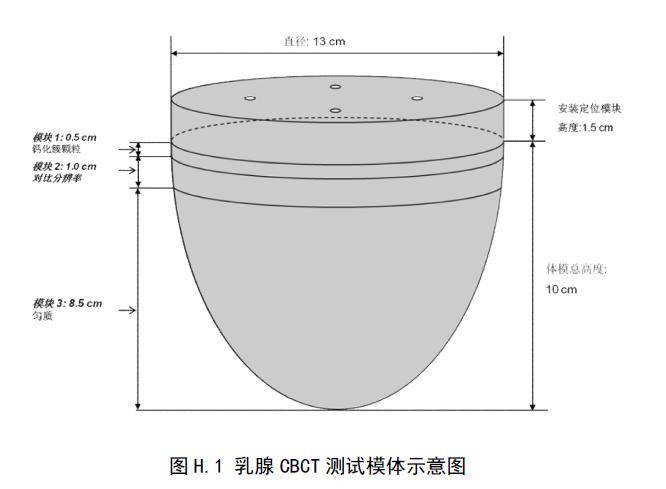

1、模体主体，由直径为 13cm 的聚氨酯软胶圆柱体组成，高度 10.5mm；里面包含3组模块一个铝箱为固定挂座，模体主体挂在铝箱边缘打好平水进行扫描检测

A 高对比度分辨力模块

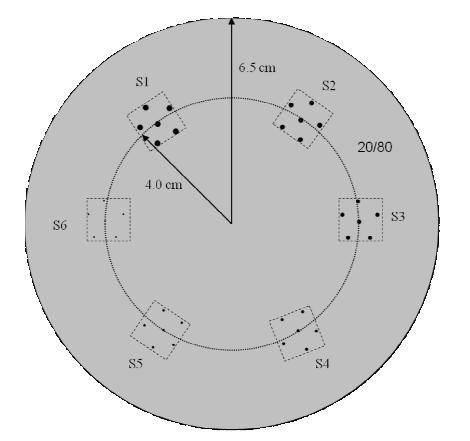

1、 直径为13cm，高度0.5cm，直径80mm分部有6组不同直径的圆柱体高成分材料组成测试卡

2、直径0.5mm、1.0mm、1.5mm、2.0mm、2.5mm、3.0mm，高度0.5cm高密度成份材料组成

B 低对比度分辨力模块

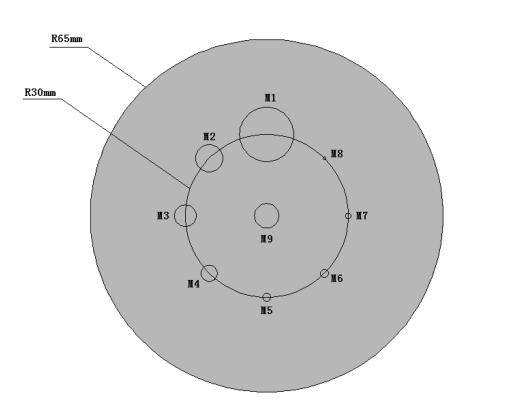

1、直径为13cm，高度1cm，直径60mm分部有9组不同直径的圆柱体低成份材料组成低对比度模块

2、直径1mm、2mm、3mm、4mm、5mm、6mm、7mm、9mm、15mm，高度1cm低成份材料组成

3、椎型均匀固体水，直径13cm，高8.5cm
