YY9706.235-2021医用电热毯系列专用测试设备清单
Publisher: Administrator Date：2024-08-17
|
YY9706.235-2021医用电热毯系列专用测试设备清单
|
|
序号
|
器具名称
|
标准名称
|
章节条款
|
检验设备名称
|
规格型号
|
仪器技术参数
|
参考图片
|
|
1
|
医用电热毯、电热垫
|
YY9706.235-2021医用电气设备 第2-35部分:医用毯、垫或床垫式加热设备的基本安全和基本性能专用要求
|
201.8.8.4.101
|
医用加热垫火花点燃试验装置（加热部件柔性外罩耐热性工装）
|
GS-YRT701
|
一．设备概述：加热部件柔性外罩耐热性工装用于检测医用电热加热毯、加热设备的柔性部件耐热耐燃性试验，以检验带电体闪弧是否引起试品过热或燃烧。
二．适用标准：符合YY9706.235-2021《医用电气设备第235部分:医用毯、垫或床垫式加热设备基本安全和基本性能的专用要求》标准中条款第201.8.8.4.101章节和图201.103的要求。
三．主要技术参数：
1、电热毯火花点燃试验装置分控制箱和试验支架两部分；
2、结构采用不锈钢或黄铜制造；
3、电极：两个直径为3mm的铜电极（一个静电极jian端45°，一个移动电极平头），电极间距离可调；
4、电极距离铜柱的最远点位于电极的顶部，而且距离平台的中心约为3mm；
5、电压：包含5～15KV；
6、电流：包含1～2mA；
7、电压降：电流1 mA时，输出电压下降范围100V以内；
8、计时：0～9999S；
9、上模板尺寸：100mm*100mm*10mm(孔径φ50)；
10、下模板尺寸：100mm*100mm*30mm(孔径φ50)；
11、绝缘板尺寸100mm*100mm；
12、平台高度可调节,智能仪表控制；
13、输入电源:AC220V 50HZ.
|
|
|
201.9.1.101
|

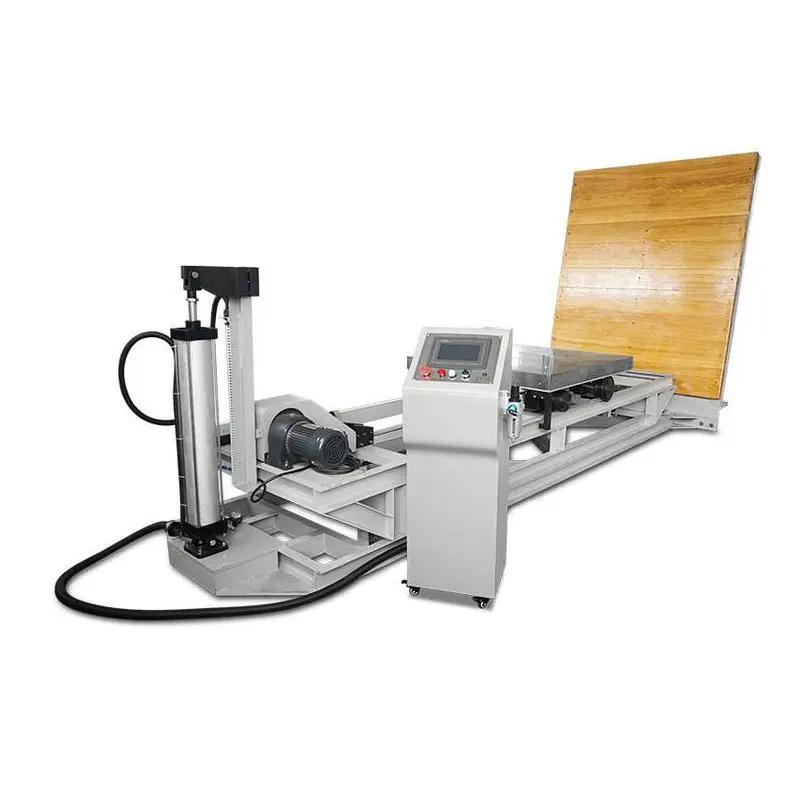

医用加热垫碰撞试验斜坡（加热部件柔性外罩耐热性工装）
|
GS-YRT703
|
一．设备概述：加热部件柔性外罩耐热性工装用于检测医用电热加热毯、加热设备的机械防护性能。
二．适用标准：符合YY9706.235-2021《医用电气设备第235部分:医用毯、垫或床垫式加热设备基本安全和基本性能的专用要求》标准中条款第201..9.1.101章节和图201.104的要求。
三．主要技术参数：
1. 滑行长度：1000mm（或指定）
2. 试件重量：≤30kg(或指定)
3. 试验次数：1～999999次触摸屏可预设
4. 冲击速度范围：1.0～2.0m/s（可调节）
5. 冲击速度误差：±5﹪
6. 斜坡台面尺寸：800×800mm
7. 冲击面板尺寸：1000×1200mm（宽*高）
8. 斜坡角度：70°
9. 限位装置及冲击板表面材料为实木板
10. 工作电压：AC220V/50HZ
|
|
|
201.11.6.5.101和201.13.1.2.101.3以及201.13.1.2.101.4
|
医用加热毯柔性织物液体泄漏试验机
|
GS-YRT705
|
一、 设备概述：
本试验机适用于检测医用充液电热加热毯、加热床垫固定在两圆盘中间后以一定水压对其进行渗漏试验，设备自动加压对柔性织物样品从一面施加水压来进行测试织物样品发生泄漏时的水压压强，电热毯，压力表随时可以读出当前的压力，当观察到发生水泄漏到样品的另一面时立即停止加压，电热毯强度试验机，此时的压力值就是泄漏压力值（压力表指针可以停留在力值时）。该机具有结构简单、操作方便，安装试验样品方便快捷、能直观观察到水泄漏等优点。
二、符合标准：满足YY9706.235-2021《医用电气设备第235部分:医用毯、垫或床垫式加热设备基本安全和基本性能的专用要求》标准中第201.11.6.5.101、201.13.1.2.101.3以及201.13.1.2.101.4条款要求设计制作。
三、主要技术参数：
1、试样直径：￠76mm;
2、压盘直径:小于￠76mm，不锈钢制作；
3、圆盘内直径：￠26m±0.7mm；
4、加压方式：增压泵；
5、[敏感词]水压:0～500KPa(自动升压)；
6、检测方式：电热毯柔性织物渗漏试验机通过目测来观察渗漏情况；
7、试验工位:单工位；
8、电源:AC220V 50HZ。
|
|
|
201.13.1.2.101.2中试验1、试验2、试验3和试验4要求
|
医用加热毯折叠试验装置
|
GS-YRT707
|
一、设备概述：本设备适用于医用加热毯发热元件以及电源软线机械强度的测试。
二、符合标准：满足YY9706.235-2021《医用电气设备第235部分:医用毯、垫或床垫式加热设备基本安全和基本性能的专用要求》标准中第201.13.1.2.101.2章节试验1、试验2、试验3和试验4的要求以及图201.106所示的加热毯折叠试验方法的规定要求设计制造。
三、 主要技术参数：
1、供电电源:AC220V，50Hz。
2、折叠速度范围:10～30次/min可调(根据样品尺寸确定)。
3、折叠行程:250～500mm(可选)。
4、试品折叠尺寸:3层宽65mm*长400mm；5层宽100mm*长400mm；5层宽65mm*长400mm
5、试验工位: 单工位设计
6、试验次数:0～999999次可预置，每工位计数独立，采用负载电流采样方式计数，当某一试品发生断路时，则该试品对应计数器停止计数。
7、当试验达到计数器预置时，设备自动停止工作。
8、覆盖隔热层尺寸：300mm*450mm
9、落地式豪华型设计，[敏感词]铝合金结构。
10、试品电源有过载过流和漏电保护功能。
11、控制及操作：采用触摸屏+PLC控制操作。
|
|
|
201.12.4.101～104以及附录BB、附录EE、附录FF、附录HH
|
医用加热垫温升试验床（含隔热材料）
|
GS-YRT709
|
一、 产品概述：适用于医用加热毯在使用状况下的温度变化测试，检验其使用安全性。
二、符合标准：按照YY9706.235-2021《医用电气设备第235部分:医用毯、垫或床垫式加热设备基本安全和基本性能的专用要求》标准中第201.12.4.101～104章节以及附录BB、附录EE、附录FF、附录HH中要求制作。加热毯在正常试验中，应放置在相应胶合板与隔热层之上。
三、试验方法：加热毯在正常试验中，应放置在相应胶合板与隔热层之上，然后标识出六个测温点，使用编织线将焊接好铜片的热电偶线绑在试样上，距离测温点约10mm，电偶另一端接入温度巡检仪进行试验。
四、主要技术参数：
1、外型尺寸（mm）：2200×2200，离地高度（约）：300mm；
2、支撑台由厚20mm的胶合板制造；
3、配65mm×65mm厚度为0.5mm接细丝热电偶的测温铜板6件；
4、配300mm×300mm厚度为0.5mm接细丝热电偶的测温铜板6件；
5、电泳铝合金架构；
6、标准配置：1）开孔聚醚要求：开孔聚醚，孔数18+20个/cm，规定质量30kg/m3+100%，硬度：GB/T10807压痕40%时为120N-170N；
2）开孔聚醚脂规格：聚氨酯或聚苯乙烯-导热系数0.04W/(mK)士10%。为确定所用隔热材料的层厚，将均匀分布、尺寸大小为1mx1m输入为100W士2W的热源对准中心放置在两层隔热材料之间。 300*100*15mm*1件，300*450*36mm*3件，300*450*90mm*1件，1000*2000*7.2mm*1件，1000*1000*7.2mm*1件，1000*2000*36mm*2件，1000*1000*36mm*4件。
3）隔热材料的尺寸：1.5m*1.5m。
7、温升数据记录：直流电流：（4～20）mA，（0～10）mA，（0～20）mA
*直流电压：（1～5）V ，（0～5）V（0～10）V, (1~10) V
*热电阻：Pt100(三线制） *热电偶：K，S，R，B，N，E，J，T，cu50
*温湿度：选配2305温湿度探头可以直接测试(温度-20到110度)(湿度20%到98%)
*其它输入信号或分度号需在订货时注明。
1、测温范围：-200℃～1999℃；标配K型热电偶2米长（8通道为8根）外皮耐温：-50 ～200℃
2、测量精度： 0～1999℃:±(读数值×0.2%+1)℃，-100～0℃:±(读数值×0.2%+2)℃；
3、具有抗高频干扰功能。
4、温度信号输入通道数：最多可配置10组，每组8路；
5、传感器：镍铬-镍硅（K型）热电偶（T型，J型可特制）。
6、采样速率： 10采样点/秒
7、实时曲线和历史曲线、棒图、数字显示
8、每通道设置报警值、输入信号，数据补偿
9、wifi接口用与实现联机操作
10、仪器内部自带256M内存，可以加装4G内存（选配）。
|
|
|
201.15.4.102
|
医用加热毯耐皱试验装置
|
GS-YRT711
|
一．设备概述：用于检测除皱型医用加热毯、加热设备的耐皱性能。
二．适用标准：符合YY9706.235-2021《医用电气设备第235部分:医用毯、垫或床垫式加热设备基本安全和基本性能的专用要求》标准中条款第201.15.4.102章节和图201.108的要求。
三．主要技术参数：
1.工作电压：AC220V/50HZ；
2、测试工位:单工位；
3、试验次数:0～99999次(可调断电记忆)；
4、串联速度:5～20次/分(可调)；
5、移动行程:100～600mm(可调)；
6、试验木板：材质为实木，尺寸1000mm*1000mm*厚20mm；
7、固定夹具:一套，可调式，宽度 600mm
8、水平移动夹具:一套，可调式，宽度 600mm
9、测试力值：0～500N；
10、机台尺寸:约1700x1200x1500mm
|
|
附件：
