同一家医院里，CT、MRI、乳腺机、DSA、口腔CBCT各自执行不同的影像物理原理，质控逻辑也完全不同。与其罗列参数，不如换一个角度：一台设备从装机验收、到日常稳定性监测、再到年度状态检测，每个模态分别需要什么样的模体？ 本文按影像模态拆解Delta德尔塔仪器的质控模体体系，帮助设备科与检测机构"对号入座"。

CT：性能与剂量，两条线都要抓

CT质控的核心矛盾是"图像质量"与"辐射剂量"的平衡，对应两类模体。

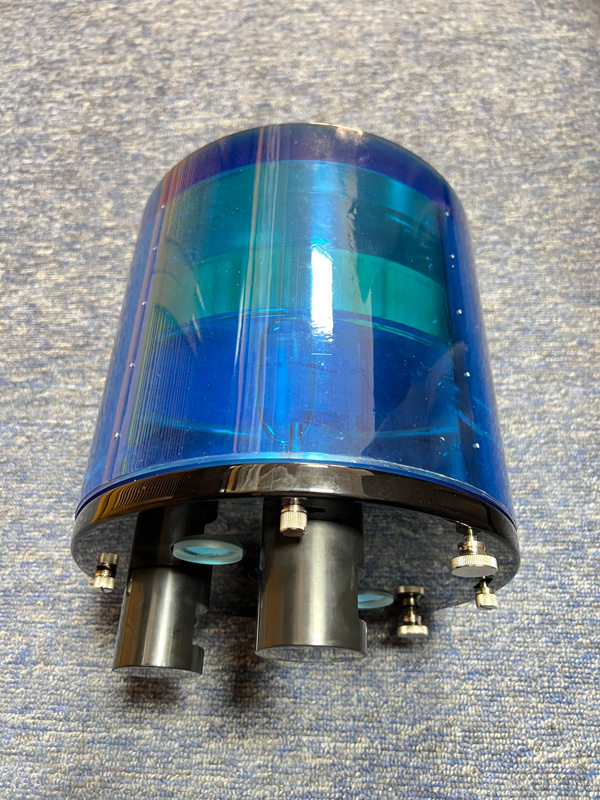

性能这条线，CT性能模体（CTP500型，AAPM CT性能模体）用直径216mm的PMMA水箱集成对比度测试对象（12个可填充空腔，直径3.17525.4mm）、CT值线性[敏感词]件（聚乙烯、PMMA、聚碳酸酯、聚苯乙烯、尼龙五种材料）、分辨率[敏感词]件（1.750.40mm八组空气通孔加0.2286mm不锈钢丝）、低对比度球形[敏感词]件（5/10/20 CTU球体）与切片宽度插件，一次扫描覆盖噪声、灵敏度/可检测性、机械对齐、光束硬化、切片厚度、辐射剂量、空间均匀性、HU值线性、空间分辨率、线传播功能10项参数。CT质控性能检测模体则按[敏感词]标准覆盖CT线性、层厚、定位精度、高对比分辨力（2.5016.7LP/cm）、低对比度分辨率（2.0%/1.0%/0.5%/0.25%孔径1.510mm）与水的CT值、均匀性、噪声；CT认证模体内置水0HU、空气-1000HU、聚乙烯-95HU、丙烯酸120HU、骨955HU五档材料，适合每日/每月快速稳定性测试。

剂量这条线，CT剂量模体（2件套）依据YY/T 0888-2013：头部Φ160mm、体部Φ320mm的PMMA圆柱体，密度(1.19±0.01)g/cm³，头部5孔、体部环4孔并配DCT10-RS/Lemo电离室适配器，是CTDI测量的标准载体。

问：有没有更轻量的日常方案？ 有——20cm水模体（外径22cm、高22cm，侧配两个入水口）可用于均匀性与噪声的日常观察，配合CT认证模体即可搭建高频次、低成本的日常质控组合。

MRI：球形与圆柱两种几何，覆盖从日常到研发

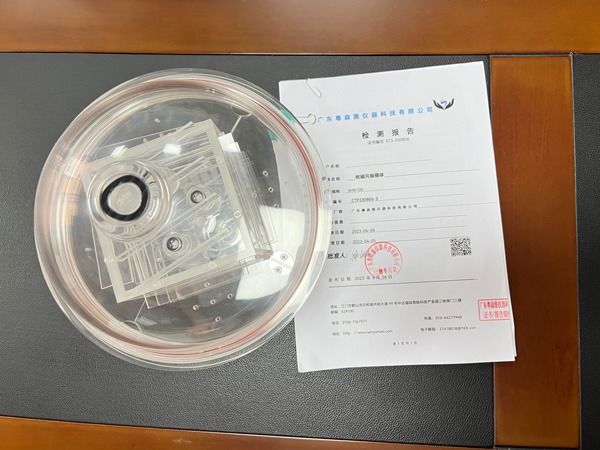

SMR100磁共振性能检测模体（YY/T 0482-2022）由20cm球形壳体和10cm立方体试块组成，测试扫描层厚、多层间距和连续性、T1、T2、高分辨率（每厘米1至11线对）、几何失真与像素矩阵大小验证——适合全面精度性能评价和日常质量查验。

SMR170磁共振性能检测模体（YY/T 0482-2022、JJF(京)30-2022）为10cm立方体插件加丙烯酸圆柱体（外径20cm、内径19cm、高210mm），内部灌注硫酸铜溶液，面向研发测试与性能评估：磁场均匀性、信噪比、T1/T2值、空间分辨力（11lp/cm）、密度分辨力（低对比度块0.5/0.75/1/2mm深度×4/6/10mm直径）、几何线性均可测量；可选头部（Φ200mm）/躯干（Φ300mm）复合性能测量模体扩展至临床几何条件。模体材料要求热稳定性好、无明显化学位移与磁化率差异，保证跨设备比对的一致性。

乳腺：以"金"为尺，量细微对比度

乳腺摄影的核心是极低对比度、极小尺寸细节的可探测性，因此乳腺质控模体普遍以金箔为细节载体。乳腺阈对比度细节模体（黄金模体）主板240×180×20mm，256个细节模块内嵌512片99.99%纯度金箔：16行直径0.052.0mm、16排厚度0.032.00μm，直径精度0.001mm、厚度精度0.1nm，配合10mm/5mm PMMA附加板模拟不同腺体厚度。产品线同时提供乳腺X射线摄影对比度细节模体4.0（标准条件下辐射对比度约0.5~30%的改良Burger-Rose结构）、屏片密着检测板FFA 4090 M（乳腺暗盒24×30cm）与乳腺摄影准直测试模体（240mm×300mm），组成从对比度、密着到准直的乳腺质控闭环。乳腺CBCT性能测试模体则面向乳腺锥形束CT的三维成像质量评价。

DSA：减影链路的全要素检验

DSA检测模体（12件套）（AAPM报告15、IEC 61223-3-1、CE认证）把减影链路拆成可测量的组件：模拟动脉血管模块（150/300mg/mL造影剂，1.0/2.0/4.0mm血管，含1/4、1/2、3/4级狭窄与动脉瘤）检验最小分辨尺寸与运动伪影；低对比度碘线对插件（0.54.0mm线对组×2.5/5.0/10.0mg/cc浓度）检验低对比度空间分辨力；高对比度分辨插件支持线对卡水平/垂直/45°摆位；图像线性插件以20.00.5mg/cm³六档碘浓度覆盖线性度测量。电动无线遥控DSA检测模体（WS 76-2020）增加0.050.4mm四条铝血管、0.21.4mm七阶铜楔动态范围阶梯，并支持屏蔽室外无线遥控自动复位，减少操作者受照。

口腔与CBCT：三维设备的标准答案

口腔CBCT质控涉及三款互补产品：口腔锥形束CT检测模体（JJG 1198-2023，PMMA 1.19g/cm³±1%+PVC 1.41g/cm³，Φ160×40mm）用于计量检定；口腔CBCT检测模体（WS 818-2023，Φ160mm PMMA主体，三方向高对比度线对1.02.0lp/mm、DELRIN/LDPE低对比度模块15mm、内置CT值水模）用于年度状态检测；牙科CBCT性能检测模体（WS 818-2023、T/WSJD 8-2020、SEDENTEXCT、IEC 61223-3-4/-3-5）以Φ160×170mm的8模块结构（高对比、低对比×2、均匀性、测距误差、层厚、像素密度/对比度噪声、射线硬化伪影）实现全项目质控，并支持最小FOV检测。此外还有YY/T 0795-2022口腔CBCT 3D模体与含铝球、骨骼[敏感词]物的牙科CBCT模体可选。

通用X射线：五件"小工具"解决老问题

DR/拍片机的经典年检项目各有对应工具：空间分辨力测试卡（GB/T 29069-2012线对结构，薄片0.1251.0mm）、19孔低对比度细节检测模体（φ180×10mm，对比度0.9%16.7%＠70kV梯度孔阵+0.65.0LP/mm分辨卡，符合IWS 520/521-2017、IEC 61223-3-1）、屏片密着检测板（FFA 4090 R，EN ISO 4090）、光野/照射野一致性检测板及垂直检测筒（203×254mm铜板+垂直检测筒，一次完成光野一致性、线束垂直性与限束器检查）、滤线栅检测模体（纯铅板组，光密度1.02.0判读滤线栅中心对准）。

FAQ

Q1：同一台CT，性能模体和剂量模体可以只用一个吗？A：不建议。两者测量对象不同：性能模体回答"图像质量是否可信"，剂量模体回答"患者剂量是否受控"，年检规程通常分别要求。

Q2：MRI模体为什么要灌注硫酸铜溶液？A：硫酸铜用于调节溶液的T1、T2弛豫时间与电导率，使模体的信号行为接近生物组织，保证T1/T2测量与信噪比评价的物理有效性。

Q3：CBCT质控选JJG 1198-2023模体还是WS 818-2023模体？A：计量检定场景按JJG 1198-2023配置；设备状态与稳定性检测按WS 818-2023配置。若机构同时承担两类任务，建议两套均备。

Q4：乳腺阈对比度模体的金箔精度为什么标到0.1nm？A：阈对比度评价依赖金箔厚度决定的理论对比度曲线，厚度误差会直接传导为对比度不确定度，因此工艺上要求直径精度0.001mm、厚度精度0.1nm。

Q5：光野/照射野检测板上的两个圆圈是做什么的？A：中心两个不同直径的圆圈与垂直检测筒配合，用于检测X射线拍片机和透视机的线束垂直性；铜板上的刻度标尺与140×180mm方形标记线则用于量化光野与照射野的偏差。

Q6：多品牌设备的质控模体能通用吗？A：多数模体（CTDI模体、线对卡、CBCT模体等）按标准几何设计，可跨品牌使用；个别项目（如电离室适配器接口）需与设备配置匹配，下单前建议提供设备清单由技术团队核对。

——
