产品介绍

概述

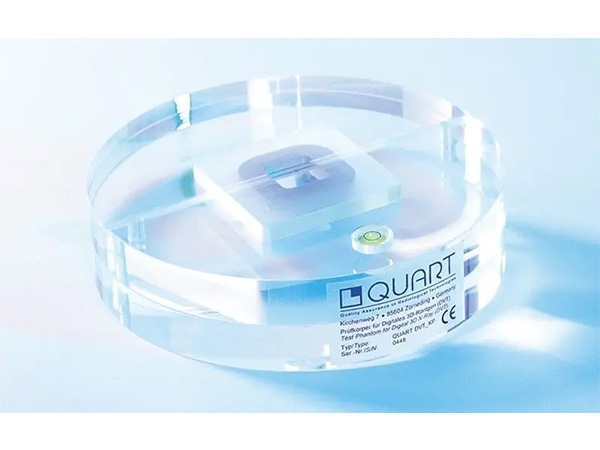

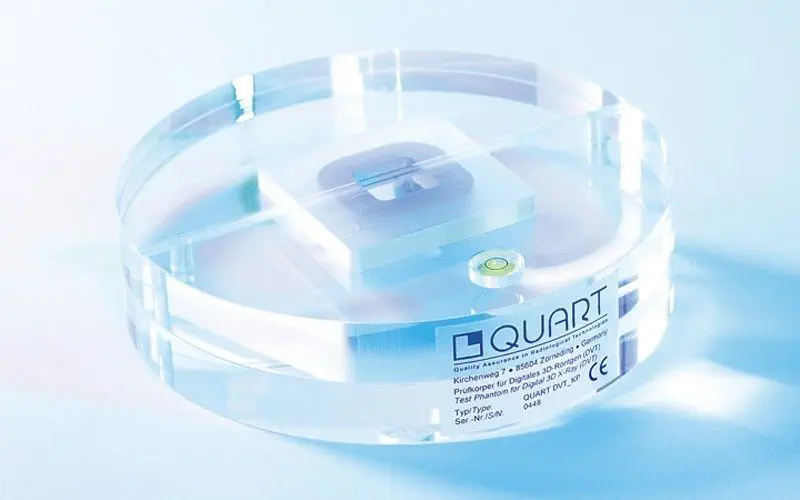

该测试套件依据 IAEA、EFOMP 与 ESTRO 的建议编制，用于对 CBCT（锥束 CT）成像设备进行快速且高效的质量保证（QA）。相关建议主要基于 DIN 6868-161 和 DIN 6868-15 关于 CBCT QA 的规定。

品牌：德国QUART X-Ray QA Solutions

产品要点

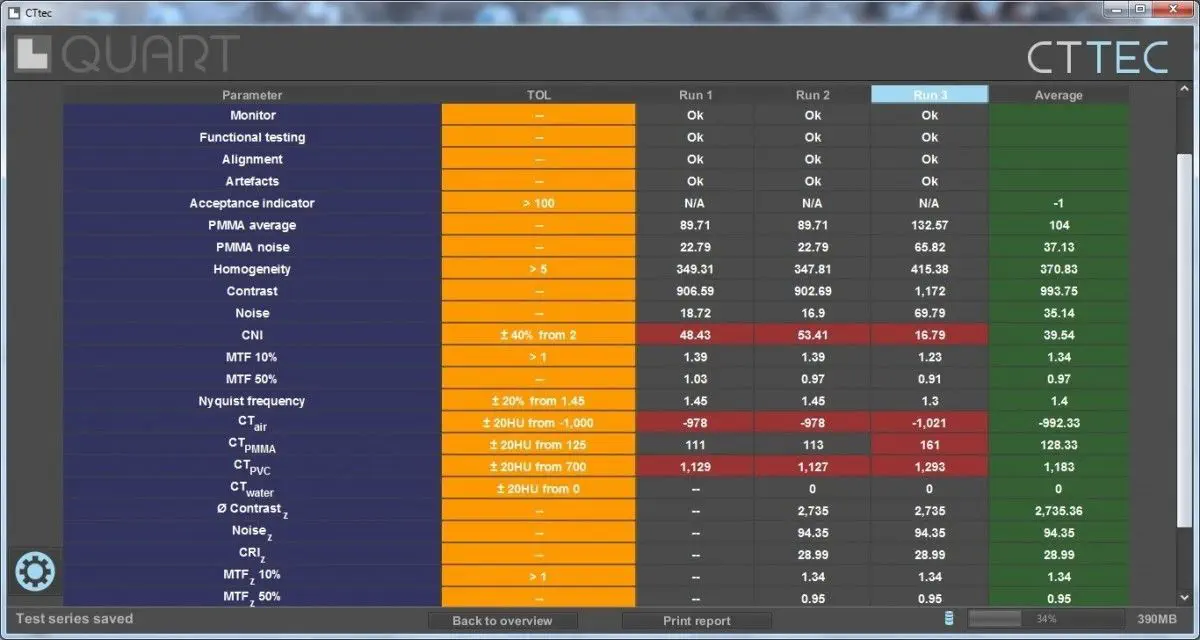

仅需一次曝光即可生成包含评估图像质量所需所有参数的 3D 数据集。自动化图像质量评估可通过 QUART CTtec QA/QC 软件完成。DVTkp 幻影适用于 4x4 cm 至大视野的场大小。可提供适配多种 CBCT 系统的定制支架。

标准测试对象 / 材料

标准测试对象：PMMA / 气体 / PVC

材料等效：自由空气 / 软组织 / 骨

定位与尺寸

定位工具：线性（顶侧）/ 选择性标记

尺寸：Ø 16 cm，高度 15 cm

测量 / 评估参数

奈奎斯特频率（NF）

对比度

噪声

对比度-噪声比（CNR）

均匀性 / 图像一致性

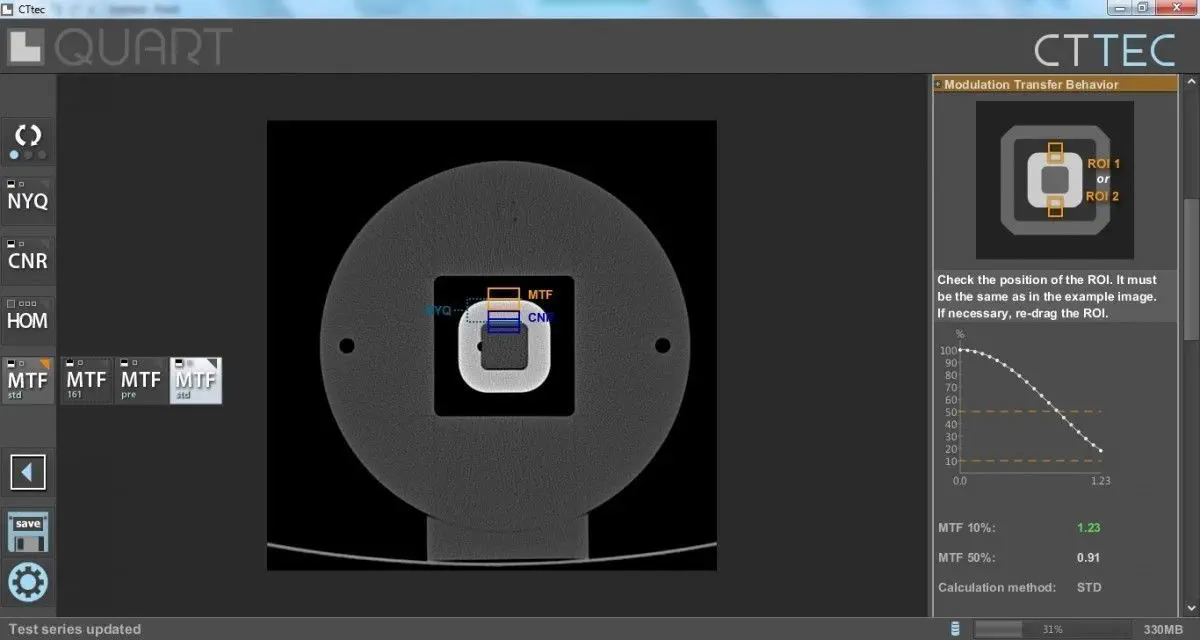

空间分辨率 / 调制传递函数（MTF），在 10% 与 50% 调制下

依据 IEC 62220-1-2 的 MTF

CT 值 / Hounsfield 单位

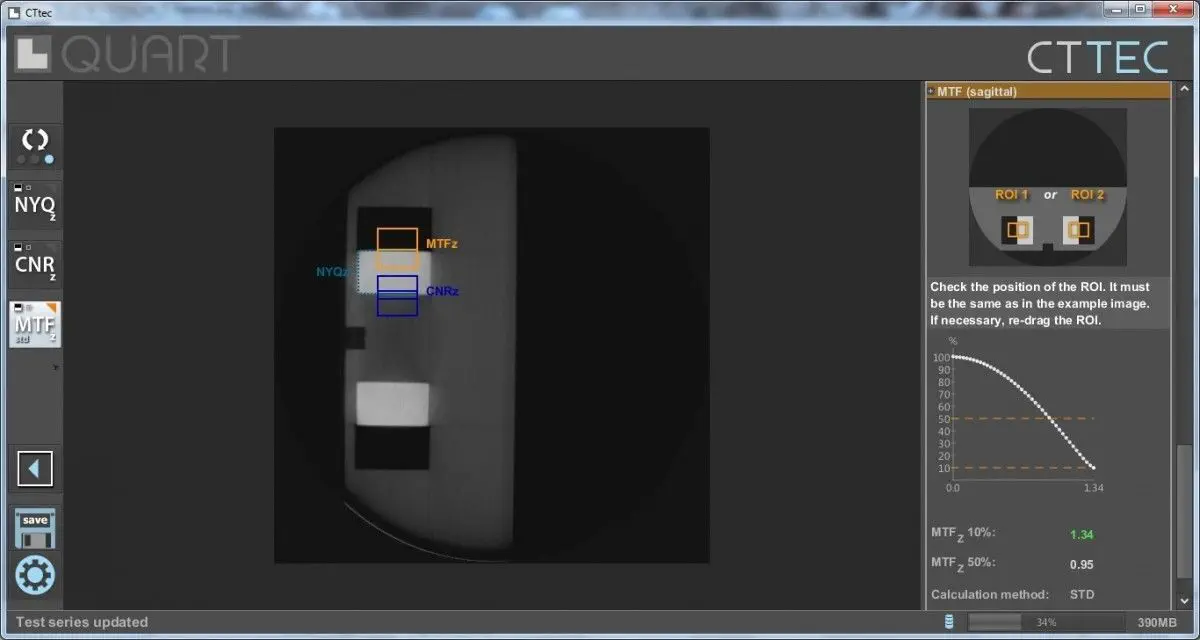

Z 轴分辨率 / 轴向方向的 NF 与 MTF

伪影与图像缺陷

系统指标 / 接受指标（Figure of Merit）

患者 / 幻影定位精度

其它 QA/QC 相关测试（几何和距离测量）需在外部 DICOM 浏览器中进行

参考文献

EFOMP working group, Quality control in cone-beam computed tomography (CBCT) EFOMP-ESTRO-IAEA protocol (summary report), Physica Medica, Volume 39, July 2017, Pages 67-72.

技术规格

空间分辨率：Line spread function

标准测试对象：PMMA / 气体 / PVC

材料等效：自由空气 / 软组织 / 骨

定位工具：线性（顶侧）/ 选择性标记

尺寸：Ø 16 cm，高度 15 cm

适用场大小：从 4x4 cm 到大视野

自动评估：兼容 QUART CTtec QA/QC 软件
