走进任何一家正规的放射卫生检测机构或大型医院设备科，都能看到一组不起眼却不可缺少的"装备"：铝箱里的铅板、透明圆柱里的硫酸铜溶液、嵌着512片金箔的亚克力板。它们是影像设备质量的"裁判员"。本文以装备清单的形式，介绍Delta德尔塔仪器面向医学影像质控场景的核心模体家族，并说明每一件装备在检测流程中的位置。

清单A：X射线摄影基础装备（年检常备）

空间分辨力测试卡。标准线对组件，符合GB/T 29069-2012：薄片材质可选铝、钢、铜，厚度0.1251.0mm，相邻薄片中心距为厚度的2倍，薄片高度不低于切片厚度3倍。它是"分辨能力"这一最基础指标的量具，也派生出0.0580LP/mm的系列线对卡家族。

19孔低对比度细节检测模体。φ180×10mm盘式结构，φ8mm低对比度孔阵覆盖0.9%16.7%＠70kV连续梯度，中心集成0.65.0LP/mm空间分辨力测试卡与Pb/Cu标记，外围150/160/170mm同心圆用于几何一致性与准直检查；符合IWS 520-2017、IWS 521-2017、IEC 61223-3-1、IPEM报告91(2005)。

屏片密着检测板。FFA 4090 R（X射线摄影暗盒）与FFA 4090 M（乳腺暗盒，24×30cm）两款，符合EN ISO 4090，用于检查增感屏与胶片的密着状态——密着不良会在影像上留下斑影，是胶片时代延续至今的经典检测项目。

光野/照射野一致性检测板及垂直检测筒。203×254mm铜板+刻度标尺+140×180mm方形标记线+双圆圈，配合垂直检测筒一次完成三项检查：指示光野与照射野的一致性、线束垂直性、限束器功能。

滤线栅检测模体。纯铅板组件（主体+辅助铅板），按规程曝光后以光密度1.0~2.0区间判读聚焦滤线栅与有用线束的中心对准状态，CR系统同样适用。

清单B：CT装备（性能+剂量双线）

CT性能模体（CTP500型/AAPM CT性能模体）。Φ216mm PMMA水箱（外形216×394mm，空重7.8kg），快速断开阀设计；内置对比度测试对象（12个可填充空腔，Φ3.17525.4mm）、CT值线性[敏感词]件（聚乙烯/PMMA/聚碳酸酯/聚苯乙烯/尼龙）、分辨率[敏感词]件（1.750.40mm八组空气通孔+0.2286mm不锈钢丝）、低对比度球形[敏感词]件（5/10/20 CTU）、切片宽度插件；单次覆盖噪声、灵敏度/可检测性、机械对齐、光束硬化、切片厚度、辐射剂量、空间均匀性、HU值线性、空间分辨率、线传播功能10项参数。

CT剂量模体（2件套）。YY/T 0888-2013：头部Φ160mm（5孔）、体部Φ320mm（体部环4孔），PMMA密度(1.19±0.01)g/cm³，配DCT10-RS/Lemo电离室适配器，是CTDI测量在头、体两个几何条件下的标准载体。

辅助装备：CT质控性能检测模体（内径≥20cm，高对比2.50~16.7LP/cm、低对比2.0%/1.0%/0.5%/0.25%）；CT认证模体（水0HU/空气-1000HU/聚乙烯-95HU/丙烯酸120HU/骨955HU，用于每日每月快速测试）；20cm水模体（外径22cm，双入水口）。

清单C：MRI装备

SMR100（YY/T 0482-2022）：20cm球形壳体+10cm立方体试块，测层厚、层间距与连续性、T1、T2、高分辨率（1~11lp/cm）、几何失真、像素矩阵验证。

SMR170（YY/T 0482-2022、JJF(京)30-2022）：丙烯酸圆柱体（外径20cm、内径19cm、高210mm）+10cm立方体插件，灌注硫酸铜溶液；测磁场均匀性、信噪比、T1/T2、空间分辨力（11lp/cm）、密度分辨力（0.5/0.75/1/2mm深度×4/6/10mm直径）、几何线性；可选头部Φ200mm/躯干Φ300mm复合性能测量模体。材料具有热稳定性、无明显化学位移与磁化率差异，四层结构支持横断面、冠状面、矢状面和斜面成像。

清单D：乳腺装备

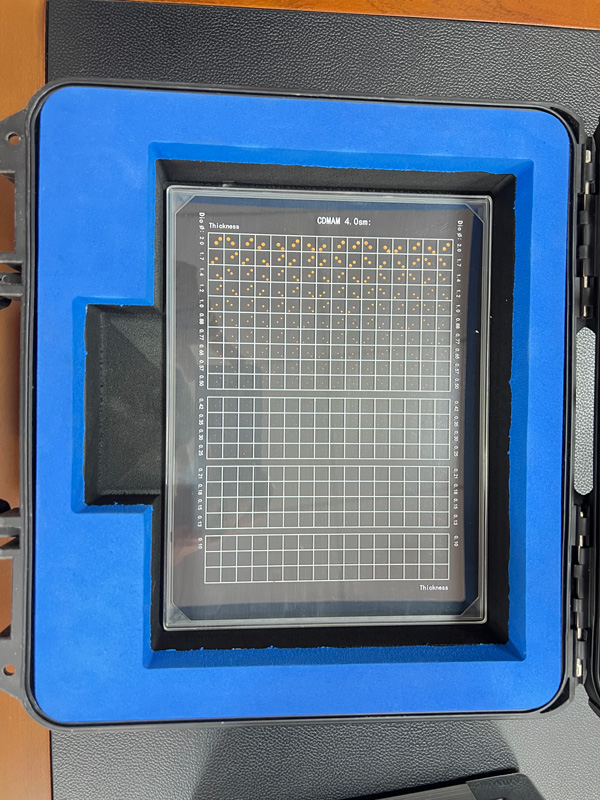

乳腺阈对比度细节模体（黄金模体）：240×180×20mm主板，256个细节模块嵌512片99.99%纯度金箔；16行直径0.052.0mm、16排厚度0.032.00μm；直径精度0.001mm、厚度精度0.1nm；附10mm/5mm PMMA板各2块。乳腺X射线摄影对比度细节模体4.0：230×240mm面板、16×16行金盘阵列，标准条件下（钼靶、30μm钼过滤、28kV）金盘直径0.13.2mm、厚度0.0161.6μm。乳腺摄影准直测试模体：240×300mm、约0.6kg，金属标尺"0"点位于射野边沿，快速重复测量准直偏差。乳腺CBCT性能测试模体：面向乳腺锥形束CT的空间分辨力、低对比度、均匀性与几何精度评价。

清单E：DSA装备

DSA检测模体（12件套）（AAPM报告15、IEC 61223-3-1、CE）：模拟动脉血管模块（150/300mg/mL，血管1.0/2.0/4.0mm，狭窄与动脉瘤1/4、1/2、3/4级）、低对比度碘线对插件（0.5/1.0/2.0/4.0mm×2.5/5.0/10.0mg/cc）、高对比度分辨插件（线对卡水平/垂直/45°）、图像线性插件（6×19mm测试区，20.00.5mg/cm³）等。电动无线遥控DSA检测模体（WS 76-2020）：4条铝血管0.050.4mm、七阶铜楔0.2~1.4mm动态范围阶梯、屏蔽室外无线遥控自动复位。

清单F：口腔与CBCT装备

口腔锥形束CT检测模体（JJG 1198-2023，Φ160×40mm，PMMA+PVC）；口腔CBCT检测模体（WS 818-2023，三方向线对1.02.0lp/mm，DELRIN/LDPE低对比模块15mm，CT值水模≥35mm）；牙科CBCT性能检测模体（WS 818-2023、T/WSJD 8-2020、SEDENTEXCT、IEC 61223-3-4/-3-5，Φ160×170mm，8模块）；口腔CBCT 3D模体（YY/T 0795-2022，Φ160×170mm，测试模块+PMMA主体+长度和角度测量单元）；牙科CBCT模体（Φ160×150mm，空气/±3%对比度/骨骼[敏感词]物，铝球D12mm）。

选购优势

Q1：清单A~F必须全配吗？A：不必。按检测资质范围配置：做放射诊疗建设项目与年检的机构通常需要A+B+D+E+F；仅做口腔设备的机构A+F即可；MRI检测资质另需清单C。

Q2：模体有有效期吗？A：模体本身无强制作废期，但金箔氧化、PMMA老化、液体模体蒸发都会影响量值，建议按计量周期开展期间核查；液体类模体（如SMR系列硫酸铜溶液）需关注密封状态。

Q3：多台同类设备可以共用模体吗？A：可以，模体按设备类别配置；多院区场景建议轻量件按院区复制、重型模体集中调度，兼顾效率与成本。

Q4：检测数据如何与标准限值对应？A：各产品说明书给出使用方法与判定逻辑（如滤线栅光密度判读、DSA狭缝判定），配合对应国标/行标的限值表即可出具结论。

Q5：能否提供验收培训？A：可结合采购范围提供装机与检测方法培训，帮助检测人员建立从曝光条件设置到数据判读的完整流程。

——
