影像设备的性能状态，决定了影像诊断的可信度。CT值漂移了多少、空间分辨力还剩多少、乳腺设备的细微对比度是否达标——这些问题都不能靠"看着还行"来回答，而要靠专业质控模体给出可量化的数据。Delta德尔塔仪器围绕医学影像设备的验收检测、状态检测与稳定性检测需求，构建了覆盖CT、MRI、乳腺X射线、DSA、口腔/颌面CBCT等模态的质控模体产品线。本文对其中13款核心产品做一次系统梳理，供医院设备科、第三方检测机构与设备厂商参考。

一、X射线通用检测类：从一把测试卡开始的成像质量

空间分辨力测试卡：依据GB/T 29069-2012设计，用于测试CT系统空间分辨力的标准线对组件。薄片可选铝、钢、铜等材料，厚度覆盖0.125mm、0.15mm、0.2mm、0.25mm、0.5mm、1.0mm多档，相邻薄片中心距为薄片厚度的2倍，薄片高度至少为切片厚度的3倍，满足不同射线能量下的检测需求。此外，产品线还提供0.05~80LP/mm多规格高对比度分辨力测试卡与线对卡，适配DR、透视、工业CT等多种场景。

19孔低对比度细节检测模体：用于拍片机和CR/DR系统成像性能质量检测。直径180mm、厚10mm的盘式结构上分布多级低对比度细节孔（孔径8mm），对比度范围0.9%16.7%＠70kV连续梯度，内置0.65.0LP/mm空间分辨力测试卡与Pb/Cu标记件，配合150/160/170mm三档同心圆标记完成几何一致性与准直验证。符合IWS 520-2017、IWS 521-2017、IEC 61223-3-1及IPEM报告91(2005)等规范要求。

屏片密着检测板：FFA 4090 R型符合EN ISO 4090标准，用于检测X射线摄影胶片盒中的屏片密着性能；FFA 4090 M型面向乳腺摄影暗盒，检测片盒尺寸可达24×30cm。操作简便，可快速定位密着不良导致的影像模糊。

光野/照射野一致性检测板及垂直检测筒：203mm×254mm铜板，带刻度标尺与140mm×180mm正方形标记线，中心设两个不同直径的圆圈，用于检测X射线拍片机指示光野与X射线照射野的一致性；配合垂直检测筒可同时完成拍片机与透视机的线束垂直性检测及限束器检查，是放射摄影设备年检的经典组合。

滤线栅检测模体（滤线栅对准测试板）：由一组纯铅板构成，包括主体部分和辅助铅板，用于X射线机聚焦滤线栅与有用线束中心对准程度的检测与验证。按规程曝光冲洗后，通过测量胶片上大孔影像光密度（1.0~2.0判读区间）即可判定对准状态，CR系统可采用同样方法检测。

二、CT与MRI：性能与剂量的双重把关

CT剂量模体（2件套）：依据YY/T 0888-2013，由密度(1.19±0.01)g/cm³的PMMA圆柱体组成，头部直径160mm、体部直径320mm，长度范围至少超出X射线限束器开口野长度的10%。头部模体设5个钻孔和插栓、体部模体环设4个钻孔和插栓，配套DCT10-RS/Lemo电离室适配器组合，用于CTDI剂量测量。

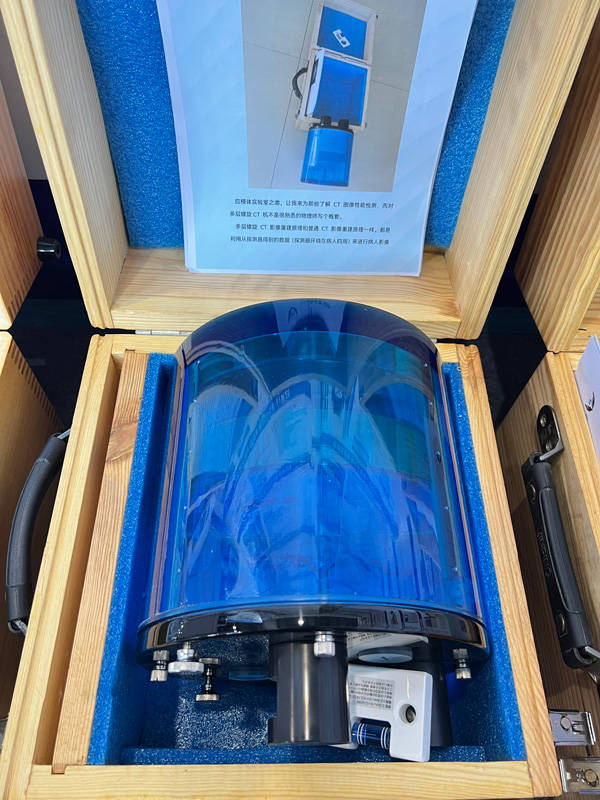

CT性能模体（CTP500型/AAPM CT性能模体）：单一测试对象即可测量10项CT性能参数——噪声、灵敏度/可检测性、机械对齐、光束硬化、切片厚度、辐射剂量、空间均匀性、HU值线性、空间分辨率与线传播功能。主体为直径216mm的PMMA水箱（外形216mm×394mm，空重约7.8kg），带快速断开阀便于充排水；对比度测试对象含12个可填充空腔（直径3.17525.4mm）；CT值线性[敏感词]件集成聚乙烯、PMMA、聚碳酸酯、聚苯乙烯、尼龙五种材料；分辨率[敏感词]件提供1.750.40mm八组空气通孔阵列；低对比度[敏感词]件含5/10/20 CTU球体；罐盖铝制校准插件可与TLD插件互换用于剂量测量。

CT质控性能检测模体与CT认证模体：前者符合[敏感词]标准要求，内径≥20cm，可测量CT线性、层厚、定位精度、低对比可探测能力、高对比分辨力（2.50~16.7LP/cm共10档）、水的CT值、均匀性和噪声，低对比度分辨率对比度覆盖2.0%、1.0%、0.5%、0.25%；后者用于CT图像质量的初始质控与每日、每月常规测试，内置水0HU、空气-1000HU、聚乙烯-95HU、丙烯酸120HU、骨955HU五档CT值校准材料。

MRI性能测试模体（SMR170、SMR100）：

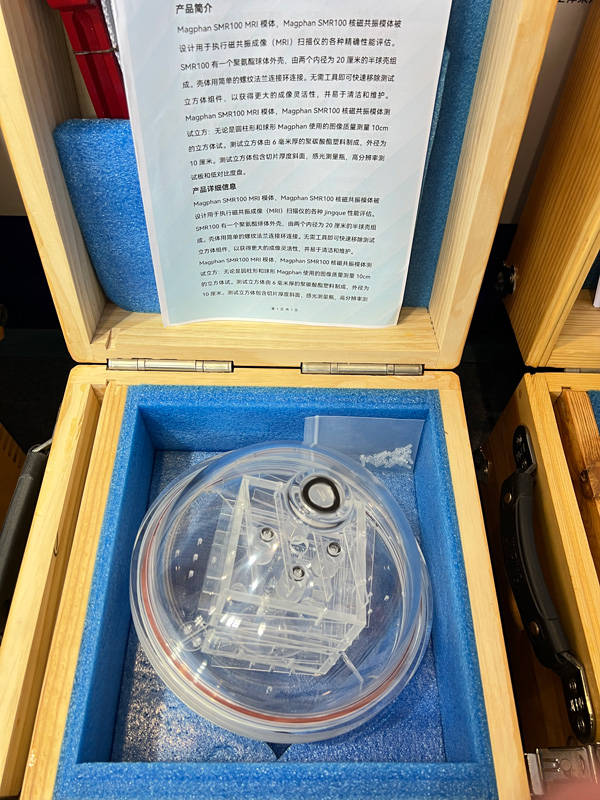

SMR100：符合YY/T 0482-2022，由20cm球形壳体与10cm立方体试块组成，支持扫描层厚、多层间距和连续性、T1测量、T2测量、高分辨率测量（每厘米1至11线对）、几何失真、像素（矩阵）大小验证等项目。

SMR170：符合YY/T 0482-2022、JJF(京)30-2022等标准，主要用于MRI研发测试、性能质量评估、空间分辨力及成像线性度测试和低对比度灵敏度测试。由10cm立方体测试插件和丙烯酸材料圆柱体组成（外径20cm、内径19cm、高210mm），模体内灌注硫酸铜溶液，可检测磁场均匀性、信噪比、T1/T2值、空间分辨力（11lp/cm，0.45mm分辨能力）、密度分辨力（低对比度）与几何线性等，低对比度灵敏度块覆盖0.5/0.75/1/2mm四种深度、4/6/10mm三种直径，另可选配头部（直径200mm）/躯干（直径300mm）复合性能测量模体。

三、乳腺与DSA：细微结构与低对比度的较量

乳腺阈对比度细节模体（黄金模体）：主板尺寸240×180×20mm，包含256个细节对比度模块（10mm深），每个模块含2个金箔片（纯度99.99%），合计512个金箔细节；16行金箔片直径从0.05mm到2.0mm、16排厚度从0.03μm到2.00μm，直径精度0.001mm、厚度精度0.1nm，配2块10mm与2块5mm PMMA附加板模拟不同乳腺厚度，用于乳腺X射线摄影设备阈值对比度细节的定量评价。

DSA检测模体（12件套）：用于评估DSA系统的数字减影功能，检查比度范围、分辨率、线性度、一致性、放大器动态范围、匹配准确度和减影有效性，并可定量测量线性和低对比度空间分辨能力。符合医学物理师协会（AAPM）第15号报告、IEC 61223-3-1，通过CE认证。组件涵盖：模拟动脉血管最小分辨尺寸及运动伪影检测模块（造影剂150/300mg/mL两种浓度，模拟血管宽厚1.0/2.0/4.0mm，含1/4、1/2、3/4级狭窄与动脉瘤）、低对比度碘线对试验插件（直径0.5/1.0/2.0/4.0mm线对组，碘浓度2.5/5.0/10.0mg/cc三档）、高对比度分辨试验插件（支持线对卡水平、垂直及45°旋转摆位）、图像线性测试插件（六个19mm测试区，碘浓度20.00.5mg/cm³）等12件。另有电动无线遥控DSA检测模体，符合WS 76-2020标准，4条铝模拟血管厚度0.050.4mm，配0.2~1.4mm七阶铜楔形阶梯，支持屏蔽室外无线遥控自动复位。

四、口腔与CBCT：三维成像的质量基准

口腔锥形束CT检测模体：符合JJG 1198-2023检定规程，由PMMA（密度1.19g/cm³±1%）与PVC（密度1.41g/cm³）组成，主体直径160mm、总厚40mm，用于口腔锥形束CT的检定测量。

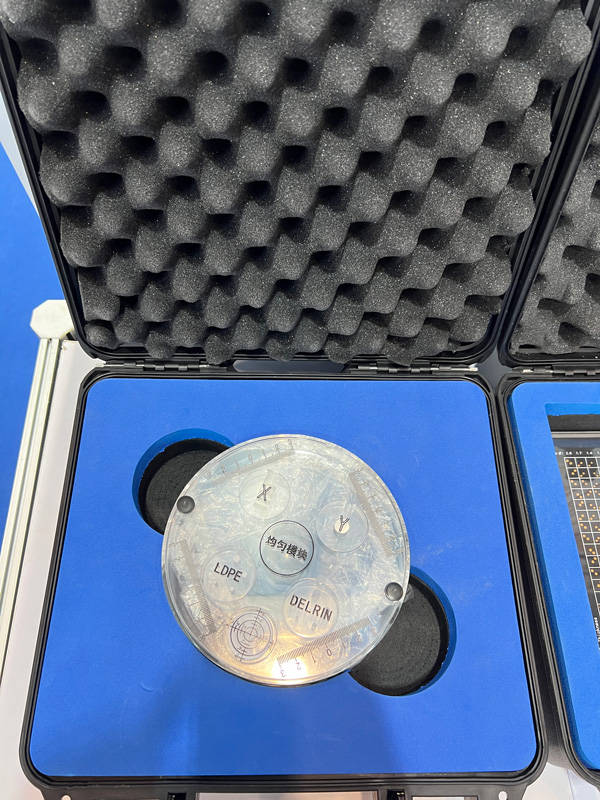

口腔CBCT检测模体：符合WS 818-2023标准，主体由直径16cm的PMMA圆柱体组成，配3mm厚盖板、图像均匀性测试模块、高对比度分辨力测试模块（横断面、矢状面、冠状面三方向线对覆盖1.02.0lp/mm）和测距模块；两块低对比度分辨力测试模块分别采用DELRIN与LDPE材料，模断面直径15mm五档；内置CT值水模模块（直径≥35mm、厚度≥20mm），高对比分辨力不少于2组线对（1.0~2.0lp/mm）。

牙科CBCT性能检测模体（CBCT设备质量控制检测模体）：多功能CBCT牙科机质量控制模体，可用于牙科锥形束CT（CBCT）、牙科容积断层摄影（DVT）及其他3D成像设备检测。符合WS 818-2023、T/WSJD 8-2020、欧洲172号辐射防护标准（SEDENTEXCT）及IEC 61223-3-4、IEC 61223-3-5，通过CE认证。主模体直径160mm、总高170mm，PMMA材质，内含8个模块（每种高度20mm）：高对比度分辨力模块、低对比度分辨力模块×2、均匀性模块、测距误差模块、层厚模块、像素密度/对比度噪声模块、射线硬化伪影模块；巧妙的模块化结构可在检测不同位置时实现最小FOV。另提供YY/T 0795-2022口腔CBCT 3D模体与牙科CBCT模体（直径160mm、高150mm，含空气、±3%对比度与骨骼[敏感词]物、均匀水当量切片及高衰减球体）等多种规格。

乳腺CBCT性能测试模体：面向乳腺锥形束CT设备的质量控制，可开展空间分辨力、低对比度分辨力、图像均匀性、几何精度等核心项目的检测，可与乳腺阈对比度细节模体、乳腺摄影准直测试模体（240mm×300mm，金属标尺"0"点位于射野边沿）组成乳腺影像设备质控套件。

五、选购优势

标准符合性充分：产品对标GB/T 29069-2012、YY/T 0888-2013、YY/T 0482-2022、YY/T 0795-2022、JJG 1198-2023、WS 76-2020、WS 818-2023、IWS 520/521-2017、IEC 61223系列、EN ISO 4090等国内外标准与规程，检测结论有据可依。

参数精细：如乳腺阈对比度模体金箔厚度精度达0.1nm、直径精度0.001mm，CT性能模体单次覆盖10项参数，为定量评价提供细粒度数据。

产品线完整：从一把线对测试卡到整机性能模体、剂量模体形成闭环，医院与检测机构可按年度检测、状态检测、稳定性检测分级配齐。

工程化细节：CT性能模体快速断开阀、CT剂量模体电离室适配器、DSA模体无线遥控自动复位、CBCT模体最小FOV模块化设计等，均面向实际检测效率优化。

多模态覆盖：CT、MRI、乳腺、DSA、口腔CBCT、DR/CR一套供应商体系，便于统一售后与计量溯源管理。

FAQ

Q1：CT剂量模体的头、体两部直径为什么是160mm和320mm？ A：分别模拟成人头部与体部的衰减条件，这是YY/T 0888-2013等标准规定的经典几何，用于分别测量头模与体模条件下的CTDI，两者结果不能互相替代。

Q2：SMR100和SMR170应如何选择？ A：SMR100面向MRI设备全面精度性能评价与日常质量查验，球形壳体加立方体试块，覆盖层厚、T1/T2、几何失真等常规项目；SMR170更侧重研发测试与性能质量评估，圆柱结构支持磁场均匀性、密度分辨力等更细的参数，具体可结合检测规程（YY/T 0482-2022、JJF(京)30-2022）选择。

Q3：口腔CBCT检测模体与牙科CBCT性能检测模体有什么区别？ A：前者依据JJG 1198-2023，偏重计量检定场景；后者依据WS 818-2023等标准，8模块设计覆盖均匀性、层厚、测距误差、射线硬化伪影等更全面的状态与稳定性检测项目，两者可按检定/质控场景分别或同时配置。

Q4：低对比度细节检测模体的对比度范围怎么理解？ A：以0.9%~16.7%＠70kV的梯度孔阵为例，能分辨的对比度越低、孔径越小，说明系统低对比探测能力越强；检测时通常在标准曝光条件下观察可分辨的最小细节，并绘制阈值探测指示曲线。

Q5：DSA检测模体12件套是否需要全部使用？ A：12件套覆盖血管分辨、减影有效性、动态范围、线性、低对比度分辨等不同项目，完整配置用于全面检测；日常稳定性检测可按规程选用其中相关组件。

Q6：是否提供配套装箱与溯源服务？ A：主要模体均配备铝箱与定制内衬，便于机构间转运；可结合当地计量部门或第三方校准机构完成量值溯源，具体请联系厂商确认。
