雷击浪涌发生器SUG61005TB是针对电磁兼容-浪涌（冲击）抗扰度试验的要求而专门设计的测试系统，产品完全符合并超越EN/IEC61000-4-5和GB/T17626.5[敏感词]标准要求。本系统采用7.0英寸彩色触摸屏设计，操作方便、设备内置高压差分探头、电流探头，可以监测仪器输出波形和测试样品残压。内置温湿度计。高压实时显示，EUT显示等诸多特点。

热线电话：18128028677

在线咨询

产品详情

1、产品概述：

雷击浪涌发生器SUG61005TB是针对电磁兼容-浪涌（冲击）抗扰度试验的要求而专门设计的测试系统，产品完全符合并超越EN/IEC61000-4-5和GB/T17626.5最新标准要求。本系统采用7.0英寸彩色触摸屏设计，操作方便、设备内置高压差分探头、电流探头，可以监测仪器输出波形和测试样品残压。内置温湿度计。高压实时显示，EUT显示等诸多特点。

2、设备参照标准：

IEC/EN61000-4-5、IEC/EN60664、GB/T17626.5、GB/T16927.1、UL1449、ITU K20、IEC/EN 61010、ITU K44、IEC/EN 61643-1、ITU K45、ANSIC62.41/45

3、产品主要特点：

符合EN/IEC61000-4-5和GB/T17626.5 UL1449最新标准要求；

7.0寸触摸屏、中英显示，操作方便；

采用进口程控高压电源，性能稳定；

大功率航空插头，安全可靠。

内置500欧姆阻抗脉冲耐压功能

浪涌试验方式全档位自动切换，无须人为操作；

浪涌注入相位角度异步或0-360°自由设定；

内置温湿度显示、实时高压显示，

内置单点调试功能，可自己对电压进行单点调试。

内置高压差分探头和电流互感器，可通过同轴线连接示波器，实时测量仪器波形参数(输出端口，源端口都可实时测量/产品残压)；

内置国标模式、用户自定义模式，编程模式，操作便捷；

内置RJ45和RS232接口，可通过电脑实施远程控制，自动记录实验数据，保存打印测试报告。

4、产品图片：


5、技术参数：

技术参数

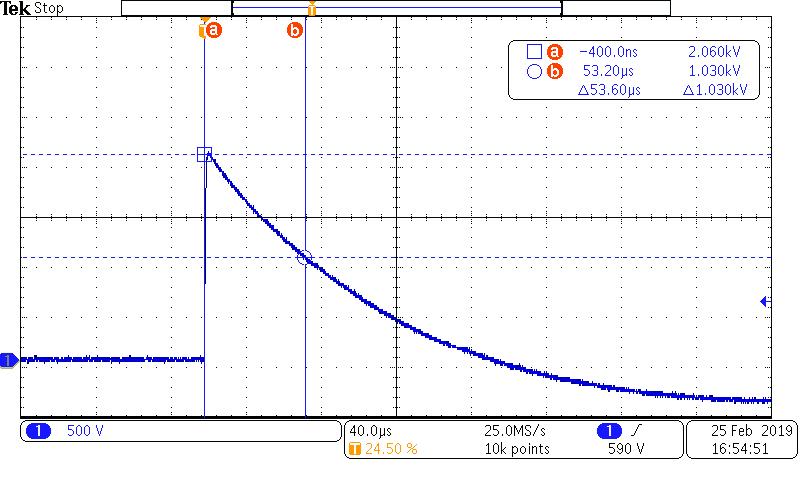

电压波形	波前时间:1.2us±30%，半峰值时间:50us±20%
电流波形	波前时间:8us±20%，半峰值时间:20us±20%
测试电压范围	0.2KV–6.0KV（±5%），
测试电流范围	0.1KA–3.0KA（±5%），
源阻抗	2欧姆,500欧姆(脉冲耐压试验)（±5%）
耦合电阻	10欧姆（共模试验）, 0欧姆(差模试验)（±5%）
耦合电容	9uF .18uF
触发方式	自动,手动，
极性	正，负，先正后负，先负后正
相位	0°-360°,1°步进设置或随机方式,全自动相位
次数	1—9999 次
间隔	10—9999S
EUT 电源	自动判断交直流显示
安全盒触发端口	外接安全防护罩(选配）
试品耦合网络网络	内置智能单相三线 AC:Umax 260V Imax 16A DC:Umax 220V Imax 16A
通用参数
保险丝	3A
最大功耗	250W
仪器工作状态指示	前面板LED指示、LCD显示
仪器接地连接方式	使用扁平接地线
上位机	RS232、RJ45接口可联机打印测试报告
外形尺寸	545450310mm
工作电源	AC220V±10% 50/60Hz
环境温度	15-35℃
气压范围	45%-75%
气压范围	86KPa-106kpa
接地电阻	小于0.5Ω
重量	20kg
