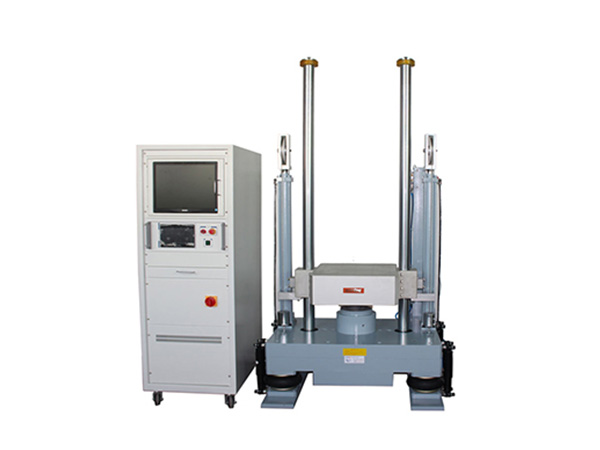

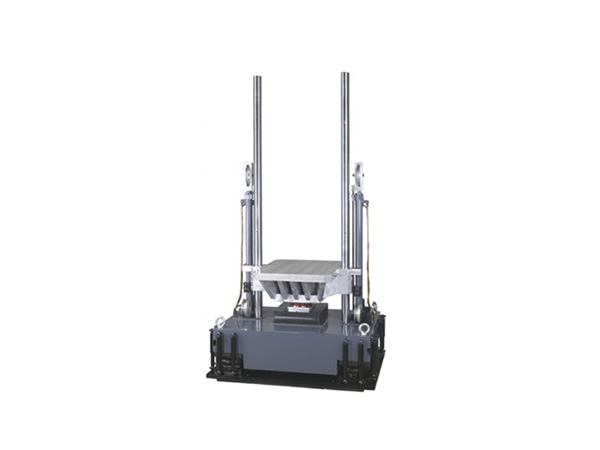

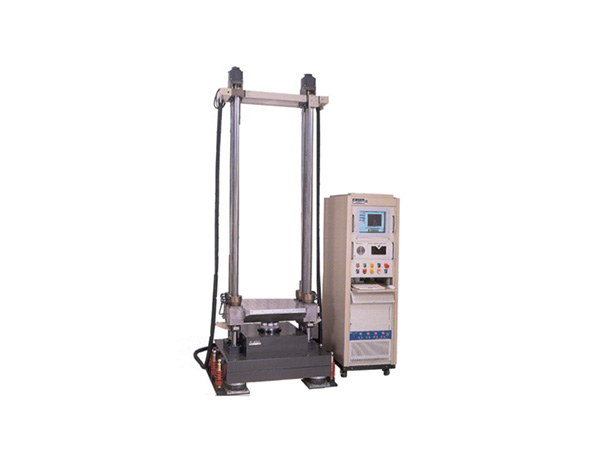

加速度冲击试验机

机械式冲击试验机/加速度冲击试验机能满足国际GB/2423.5-2008电工电子产品环境试验第二部分：试验方法，试验Ea和导则：冲击的要求。用于检测产品运输或使用期间承受的冲击破坏的能力，以此来评定产品结构的抗冲击能力，并通过试验数据，优化产品结构强度，提高产品质量。

热线电话：18128028677

在线咨询

产品详情

机械式冲击试验机/加速度冲击试验机能满足国际GB/2423.5-2008电工电子产品环境试验第二部分：试验方法，试验Ea和导则：冲击的要求。用于检测产品运输或使用期间承受的冲击破坏的能力，以此来评定产品结构的抗冲击能力，并通过试验数据，优化产品结构强度，提高产品质量。

符合标准：

符合GB/T14710-2009《医用电器环境要求及试验方法》检验要求、GB/T2423.5-2008《电工电子产品环境试验第2部分试验方法试验Ea和导则冲击》、GJB360、GJB548、GJB1217、MIL-STD-202F、MIL-STD-810F、MIL-STD-883E等标准测试规范、GJB-150-18-86，IEC68-2-27、GB31241、GA374-2019等标准试验要求；

最高采样频率可达500KHz ；

最大测试加速度50,000gn；

最小测试脉宽1ms；

多帧波形记录与回放；

支持内、外部触发。

产品性能：
1、本设备使用方便、稳定可靠：冲击碰撞台采用全气压驱动，结构简单、可靠性高、波形好、维护方便，占用面积小。
2、冲击、碰撞频次高：由于采用了气压驱动台面，提高了连续冲击试验效率，最大碰撞频次可达：120次/分。频次可以根据用户要求自行调整。
3、参数调节方便：通过调节气压控制冲击、碰撞的速度，使冲击、碰撞速度调节更方便。可以更方便地实现脉宽和小过载的试验。
4、技术最新：采用了“先导式高频高速气缸”的新技术，保证系统的安全性和稳定性。填补国内空白，达到国际先进水平。
5、系统采用国际先进部件：采用日本SMC气动阀、美国PARKER密封件，保障整机系统稳定性和运行可靠。
6、自动化高、控制精确：计算机控制、测量，显示加速度、波形、脉冲持续时间。
7、参数控制方便：试验时间、冲击、碰撞次数通过计算机设定，试验完成后自动停机、完成打印试验报告，方便用户操作。

设备技术特征：
1、全机种采用古典力学自由落下方式，用于模拟实际使用环境最为准确；
2、平台SRS响应佳，全系列平台皆经过有效元素分析设计，准确性极高；
3、多重平行机构，高精度设计，平台无翻转、偏移之虞；
4、全数字控制系统、冲击高度自动演算功能，精度高、效率佳、操作简单；
5、全自动高精度剎车系统，最大化提高测试精度，无二次碰撞；
6、剎车系统采用气压作动，低能耗、绿色环保且保养简单；
7、可调式半正弦波模块，无需进行胶块组合、更换，调整方式快速、方便；
8、多重连动保护装置，保障用户操作安全最大化；
9、标准机型速度变化率范围广，并有加速装置可供用户选购搭配；
10、符合IEC、GB、JB/T、GJB、JJG、MIL/STB、GEDEC、ERA、DIN、CNS等各国各行业试验标准。

主要技术参数：

1、最大负载：10kg（其他规格可定制）；
2、脉冲峰值加速度：20～2000 m/s2 ；
3、脉冲持续时间：0.5～20ms；
4、脉冲波形：半正弦；
5、测控系统：最高采样频率可达1MHz 最大测试加速度100,000gn 最小测试脉宽0.1ms 多帧波形记录与回放支持内、外部触发；
6、机台尺寸：

   工作平台：D250 mm×W200 mm；
   外部尺寸约：D690mm×W650 mm×W2375 mm；
7、升降机构采用精密马达驱动，两根精密导柱为导向，保证平台升降平顺，精密确保冲击数据精确；
8、冲击底座采用气囊+避震阻尼器的结构设计，冲击时不影响楼板结构；
9、冲击机座为无共振设计，冲击数据精准；
10、采用气压制动强力摩擦抱闸机构，无二次冲击功能；
11、配备气压储能缸，保证刹车机构气压稳定，保证试验数据完整；
12、采用单通道数据测量采集，加速度数据测量、存储、报表打印、数据回调、数据库管理等功能；
13、测量系统：
1)   输入通道：2个；
2)   采样频率：192KHz；
3)   输入形式：电压、电荷；
4)   耦合方式：AC、DC、ICP；
5)   脉冲持续时间：50-1ms；
6)   电压范围：-10V--+10V；
7)   支持的标准国标、美军标、国军标、用户定义；
8)   冲击波形：半正弦；
9)   操作系统：Microsoft WindowsXP/8/10；
10) 通讯接口：USB2.0；
14、工作台面材质：高强度进口优质铝合金；
15、设备重量约： 650 kg；
16、电源及气源（用户提供）：
AC 220V±10％ 50/60Hz 1KVA ；
0.5—0.7MPa。
17、配置: 中文说明书、电脑Windows控制系统，半正弦波波形发生器，安全报警（声光报警）

18、相应度变化量：（计算公式）
   Half Sine(半正弦)：
   △µ=0.636AD*10³
   Trapezoida1(方波)
   △µ=0.5AD*10³
   Saw Tooth(后峰锯齿波)：
   △µ=0.9AD*10³
   A=峰值加速度（g）
D=冲击脉冲时间（ms）
19、设备配件：
   固定工具：螺杆若干，夹具若干，弹性缆绳6根，三相电源插头1个。
