成人颅骨超声实验平台（定制版）详细技术说明书
针对贵课题组“经颅超声实验平台”的需求（超声从外侧入射，穿透颅骨内部形成声场，先测声场分布，后观察温升），我司基于加拿大Truephantom公司的“WEK-Head”成人头部模型基础进行了全套科研级定制。为了确保声学实验的极高重复性与声路稳定性，定制化方案设计交付采用“硅胶皮肤与硬质颅骨壳一体化成型技术”。本方案重点解决低频声学特性模拟、探头[敏感词]定位、流体密封与脱气，以及热学参数可溯源性等核心痛点。
一、 整套范围确认（交付清单与详细规格）
本套成人颅骨模型由我司出厂前统一总装、完成水密性打压测试及初步声学基线测试，贵方收货注水后即可开展实验，无需另行集成。

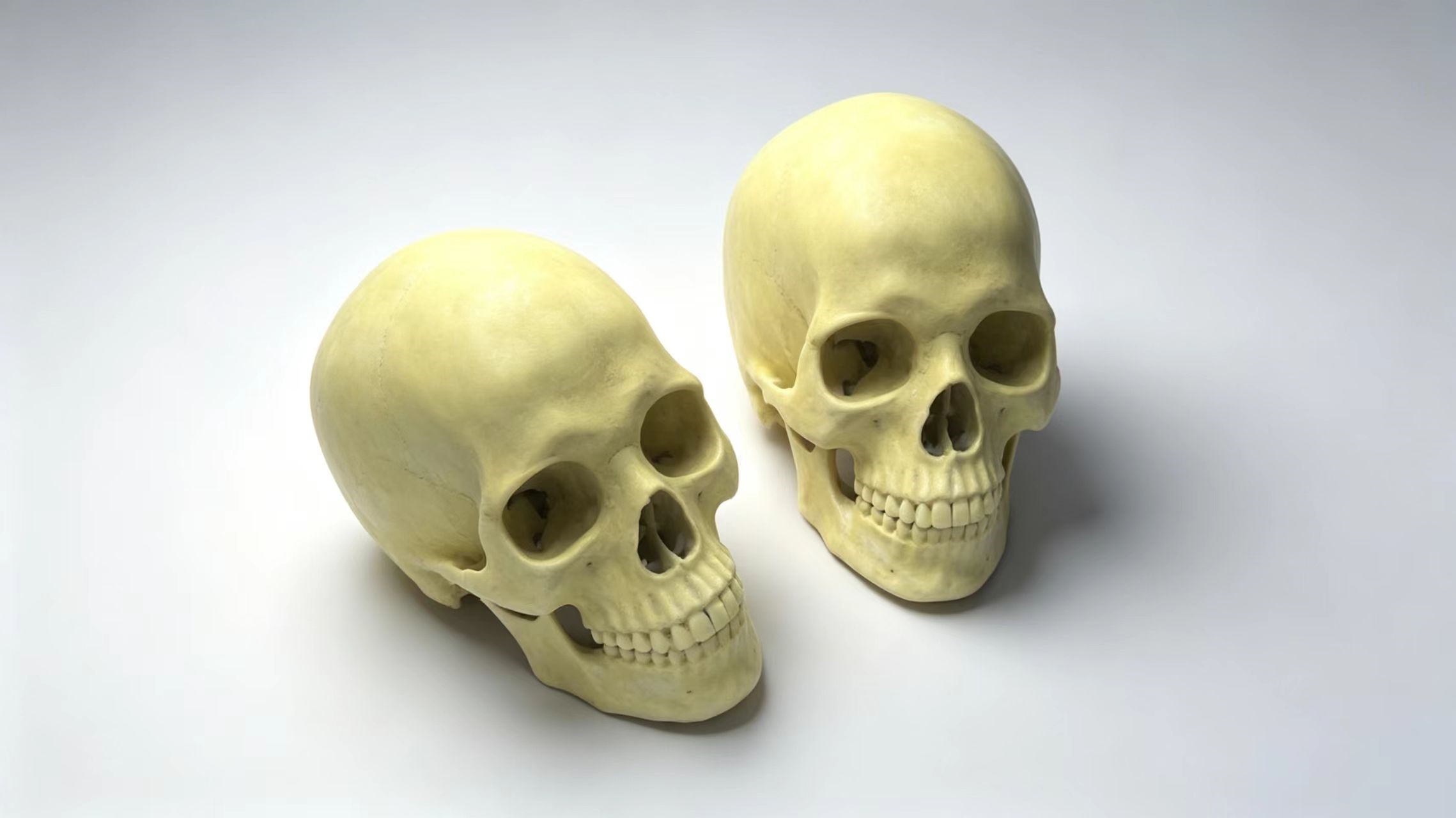

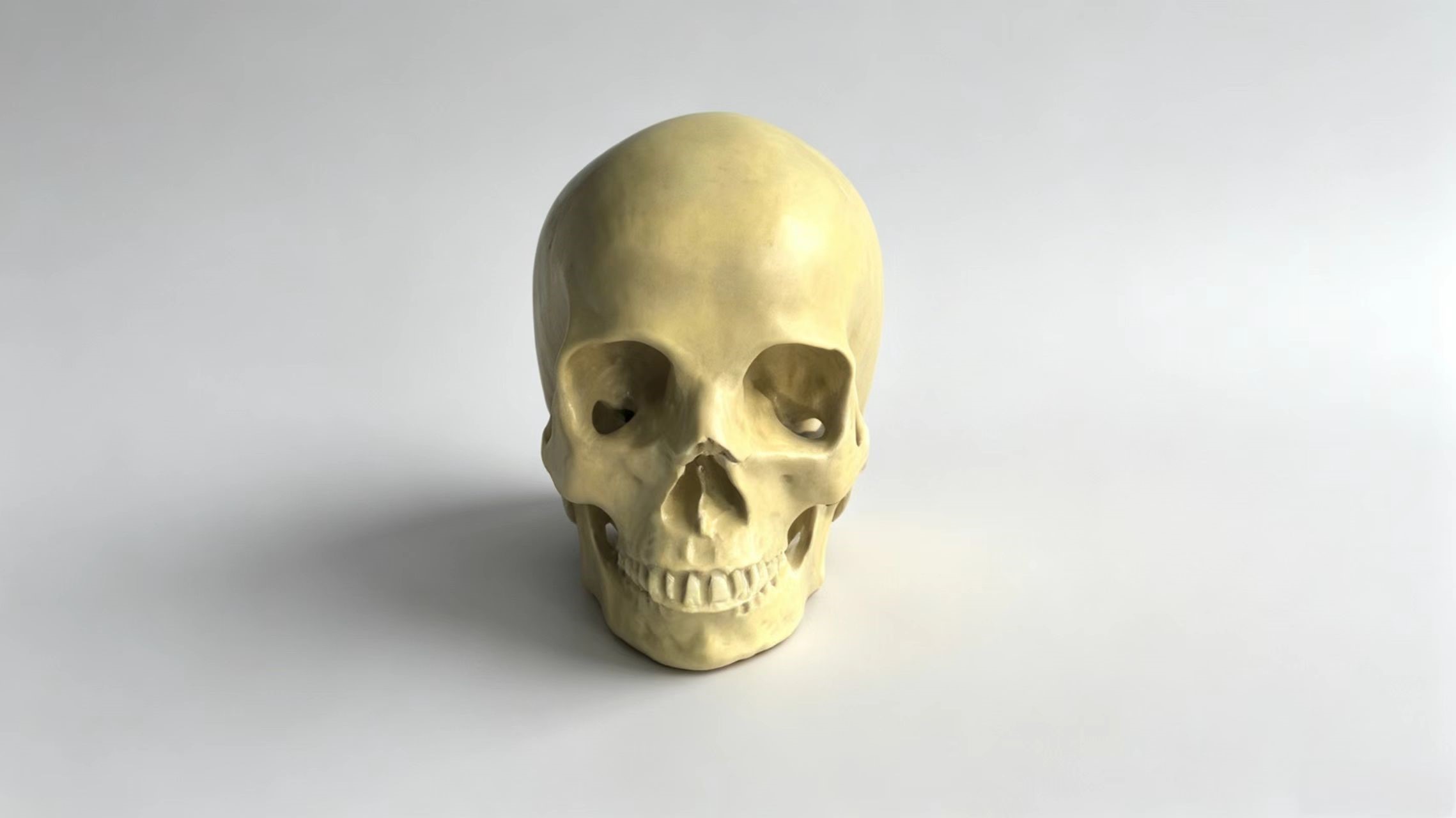

1. 硬质三层颅骨壳（1件）
规格尺寸：基于真实成人（标准头围约 56-58cm）CT 数据重建，非缩放模型。
结构模拟：采用多层复合浇筑工艺，真实模拟头颅外板（致密骨，约 1.5mm）、板障层（松质骨，约 3-5mm）、内板（致密骨，约 1.5mm）头颅的三层声阻抗差异结构。特别是颞骨区域（超声常用透声窗）厚度进行精准匹配。
2. 硅胶皮肤外套（一体化不可拆卸）
结构设计：采用真空浇注工艺，将医用级软质硅胶（邵氏硬度 A 00-30）与骨壳外表[敏感词]性、无死角贴合。平均厚度 2mm±0.2mm。
技术优势：彻底消除了传统可拆卸皮肤与骨壳之间的微小空气夹层和耦合剂分布不均的问题，避免了声波在界面处的多重反射伪影，为声场扫描提供极其稳定的固-固耦合界面。
维护说明：皮肤表面若出现局部磨损，可通过厂家提供的专用硅胶修补剂进行局部修复（随货附赠）。
3. 内部水腔及颅底密封结构
材质：生物相容性亚克力/PC 材质，透光性好，便于观察内部。
密封工艺：颅底与骨壳接缝处采用阶梯槽+定制硅胶O型圈+机械压紧方式。承诺所有接缝、密封胶条完全避开颞窗及额窗的主要声路入射角度（入射角±45°范围内无遮挡）。
4. 流体接口（注水、排气、排水）
接口材质：316L 不锈钢或 PEEK 材质（避免金属声反射干扰）。
阀门：配备工业级无死腔球阀及盲堵。顶部[敏感词]点设置排气阀，确保水腔内部无气泡死角。
5. 测量与声场测量预留接口（关键定制）
数量与分布：底部/侧方预留 4-6 个高精度接口，呈正交或45度分布。
规格：采用标准 M6/M8 细牙螺纹，内部配双层氟橡胶密封圈。
功能：支持直径 2mm-6mm 的水听器探针或光纤温度传感器穿入。探针[敏感词]并锁紧后，可承受 1.5 米水压不漏水；同时支持在 XYZ 三维空间内微调探头深度。
6. 固定底座与定位件
底座：配重底盘，注满水后重心极低，确保在光学平台上稳定不倾覆。
定位件：探头支架采用导轨式设计，预留了充足的运动行程和定位空间。
二、 拟用频率下的声学数据（250 kHz & 500 kHz）
数据说明：2.25 MHz 数据无法替代低频特性。下表为我司基于国内外权威文献（如 Pichardo 等对新鲜离体人颅骨测量数据）并结合定制材料配方，提供的设计基线参考值。实际交付以随货的批次实测报告为准。
测试环境：消声水槽，25℃±0.5℃ 去离子水。
测试方法：[敏感词]替代法（双水听器透射法），试片厚度 5mm（骨）/ 2mm（硅胶），已进行反射修正。
交付材料 | 频率 | 声速 (m/s) | 密度 | 衰减系数 (dB/cm) | 数据性质与来源说明 |
颅骨复合材料（皮质骨层） | 250 kHz | 约 2380 ± 130 | 约 1900–2000 | 约 2.9 ± 0.8 | 文献实测均值参考（270kHz实测值折算至250kHz） |
颅骨复合材料（板障层） | 250 kHz | 约 2140 ± 130 | 约 1700–1900 | 约 3.0 ± 1.1 | 文献实测均值参考（板障孔隙率导致声速略低） |
颅骨壳（整体表观，三层复合） | 250 kHz | 约 2300–2400 | 约 1900–2100 | 约 3.0–6.0 | 基于皮质骨/板障实测范围的三层结构表观估计 |
颅骨复合材料（皮质骨层） | 500 kHz | 约 2400–2450 | 约 1900–2000 | 约 5.5–6.0 | 基于频率幂律关系（β=1.2）外推换算 |
颅骨复合材料（板障层） | 500 kHz | 约 2200–2300 | 约 1700–1900 | 约 13.0–15.0 | 基于频率幂律关系外推换算（板障低频衰减随频率剧增） |
颅骨壳（整体表观，三层复合） | 500 kHz | 约 2350–2450 | 约 1900–2100 | 约 6.0–12.0 | 基于皮质骨/板障外推范围的三层结构表观估计 |
一体化硅胶皮肤 | 250 kHz | 约 1000–1050 | 约 1100–1150 | 约 0.3–0.8 | 软质医用硅胶典型范围（低频衰减按线性关系折算） |
一体化硅胶皮肤 | 500 kHz | 约 1000–1050 | 约 1100–1150 | 约 0.6–1.5 | 文献典型范围下限（取软质低衰减配方以利于声波穿透） |

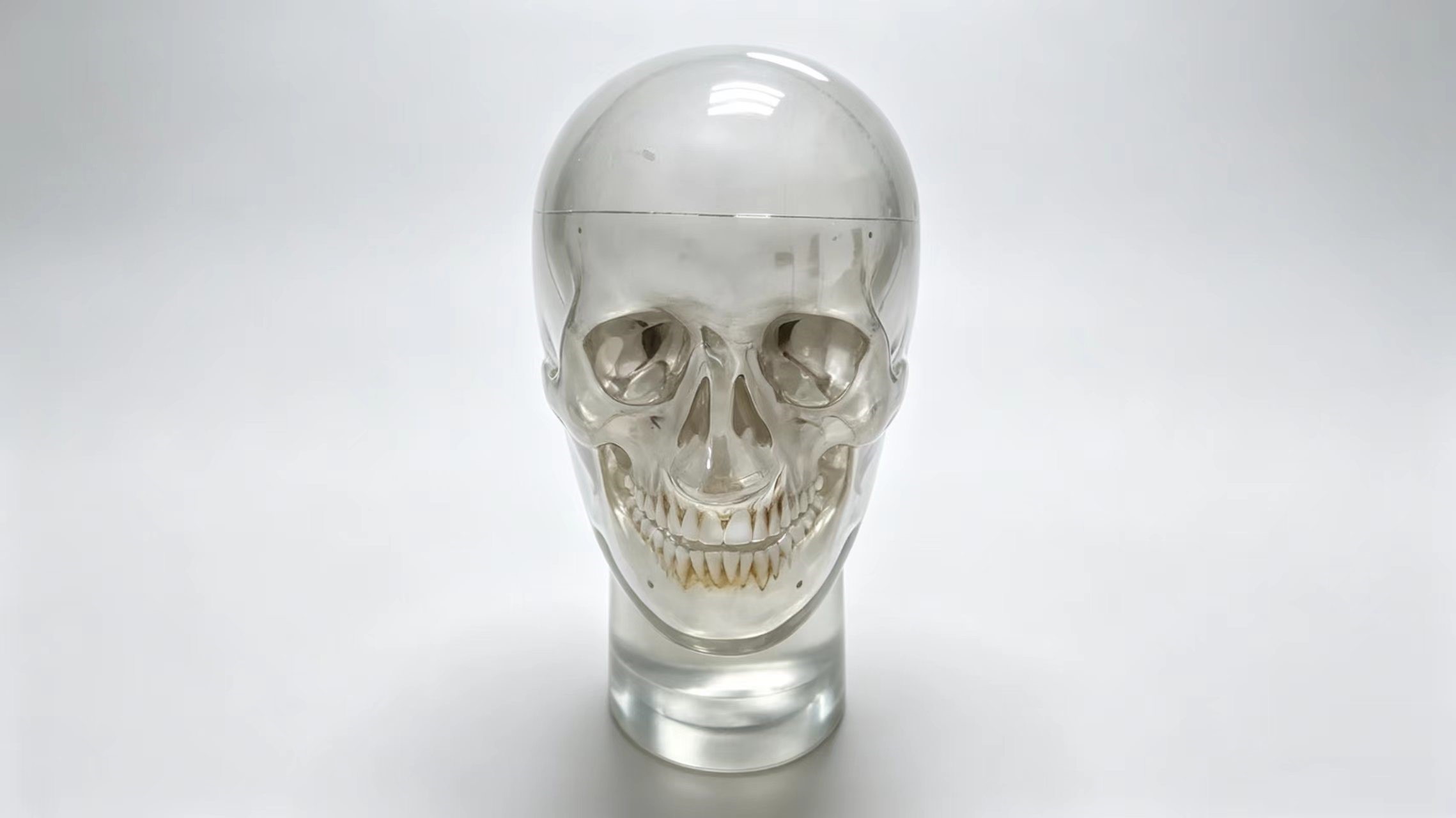

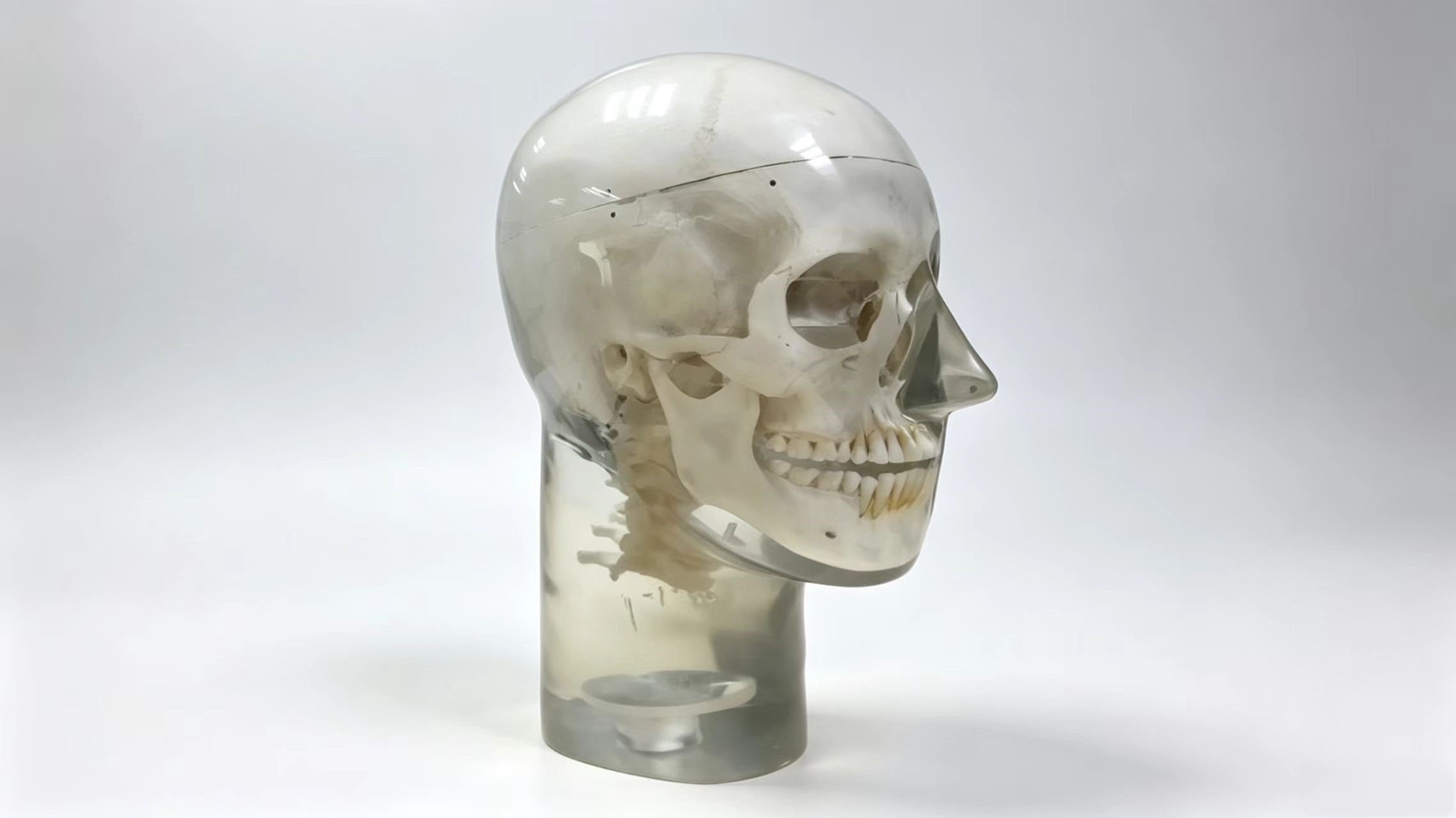

产品图片

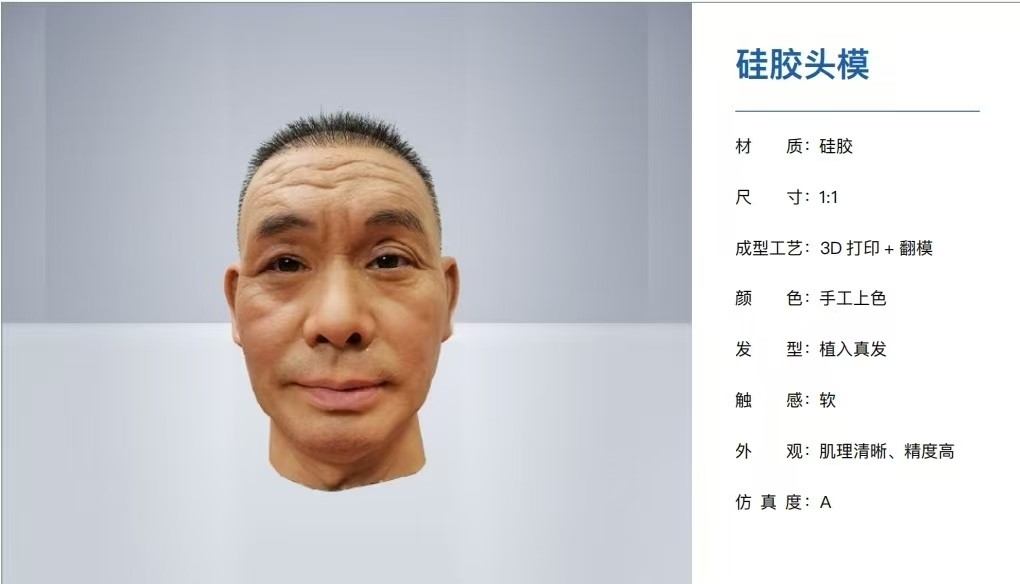

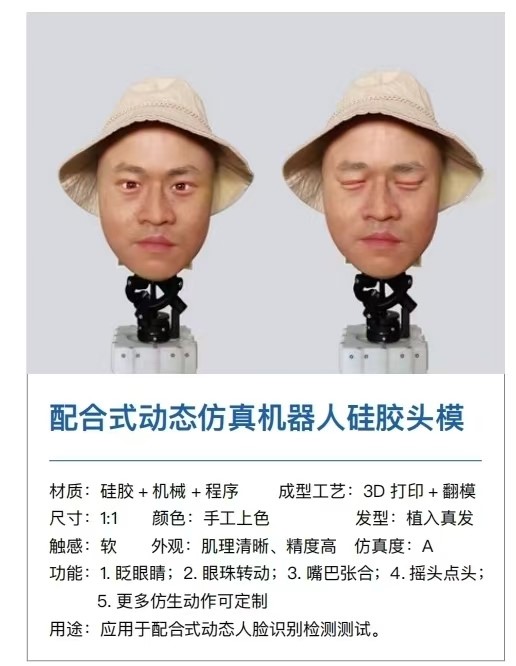

定制类产品——硅胶头模
