25 公斤、3 万次、180 毫米、100 毫米、0.4 米每秒、5.1 公斤。

这六个数字，是一张护理病床从"能出厂"到"敢让人躺上去"之间，必须跨过去的门槛。

一台设备能不能上市，看的是安规；一台设备能不能用到第五年还不出事，看的是可靠性。

这两个问题，在护理病床身上被拉到了[敏感词]——别的器械坏了，使用者会松手、会断电、会走开；护理床失效时，人还躺在上面，而且大概率动不了。

所以这篇不聊概念，只聊数字。把 YY 9706.252—2021《医用电气设备 第 2-52 部分：医用病床的基本安全和基本性能专用要求》里最硬、最容易踩坑的六个量化门槛拆开来讲，顺带说说实验室该怎么配。

先厘清一件事：安规和可靠性，根本不是同一场考试

很多企业把"拿到 GB 9706.1—2020 的报告"当成可靠性过关，这是[敏感词]的误解。

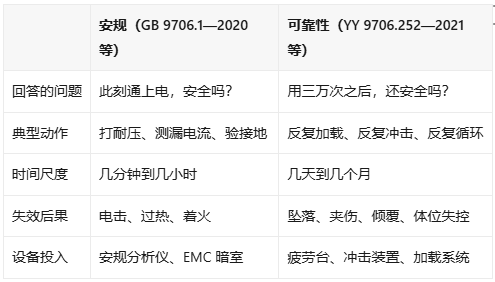

一句话：安规是"入场券"，可靠性是"耐久赛"。 前者靠仪器，后者靠时间和循环次数堆出来的证据链。

护理病床的完整合规组合，至少包括 GB 9706.1—2020（通用安规）、YY 9706.252—2021（病床专用）、YY 9706.102—2021（电磁兼容）、YY/T 9706.106—2021（可用性）、GB/T 14710—2009（环境）、GB/T 16886 系列（生物相容）与 GB/T 4857 系列（包装运输）。其中真正规定"机械耐久"的，是 YY 9706.252—2021——它于 2021-09-06 发布、2024-05-01 实施，全部代替 YY 0571—2013，修改采用 IEC 60601-2-52:2009/AMD1:2015。

还有个前提要先说清楚：这套标准不是笼统地"测一张床"，它先界定了人——身高 ≥146 cm、体重 ≥40 kg、BMI ≥17 的成人患者。载荷不是拍脑袋定的，是人群统计定的。

[敏感词]进入正题。

数字一：2000 N 与 1700 N——一张床到底该承多重

护理床不是只有一个承重规格。YY 9706.252—2021 按应用环境分了 5 类，不同环境对应不同的安全工作载荷（SWL）：

应用环境 1、2（医院常规场景）：SWL ≥ 2000 N

应用环境 3、4、5（含家庭护理、长期护理机构等）：SWL ≥ 1700 N

家用护理床和 ICU 病床，不能共用一张试验大纲——这是很多企业[敏感词]次送检就被打回的原因。

静载考核在此基础上还要加码：施加 2 倍安全工作载荷并保载（不少于 1 min，材料存在蠕变风险时延长到 1 h），同时关键承力部件的安全系数要求 ≥4。

注意"安全系数 ≥4"这一条。它意味着设计上"刚好够用"是过不去的——你得按四倍的余量去设计，才有资格谈批量生产。

数字二：30,000 次——护栏闩锁的寿命门槛

这是全篇最容易被低估的数字。

标准对边栏（护栏）的考核分三步走：

[敏感词]步，循环。 边栏升降往复 30,000 次，考的是闩锁机构本身的寿命。

第二步，三向加载。 循环之后，在横向、纵向、垂直三个方向各施加 100 N 的力，每个方向再做 3,000 次往复（垂直方向对应标准图 201.117 中的 B 向，侧向为 E/F 向，纵向为 C/D 向，A 向不测）。

第三步，[敏感词]静载。 三项循环做完，沿着最不利位置施加静载荷。

合格判据只有一句：边栏不得变为解锁状态，不得产生其他不可接受的风险。

翻译成人话就是——一位老人三年来每天扶着护栏起身、躺下，第 30,000 次的时候，护栏不能突然弹开。

也正因为如此，这个项目的试验周期长到以周计。它对设备的要求不是"能加力"，而是能长时间稳定地加同一个力：力值闭环精度、保载稳定性、峰值捕捉，缺一项，三万次跑完就是废数据。

数字三：25 kg ± 0.1 kg——床垫支承台要挨的那一记

标准冲击体长得不像"锤"，但比锤更讲究：

总质量 25 kg ± 0.1 kg；

本体及相关部件（减去弹簧）质量 17 kg ± 0.1 kg；

组合后的弹簧系数 6.9 N/mm ± 1 N/mm；

冲击面直径约 200 mm，内部以干燥细砂充填；

自 180 mm 高度自由跌落，每个区域 20 次；

弹簧压缩至载荷 1040 N ± 5 N 时，剩余压缩距离不得小于 60 mm。

为什么连弹簧刚度和剩余压缩量都要规定？因为冲击不是"砸一下"这么简单——弹簧决定了能量释放的波形，波形决定了床板真实的受力形态。用一块铁疙瘩从高处砸下去，力再大也不叫标准冲击。

这一项对应的是附录 BB / CC.2 条款，考核的是床垫支承台在长期使用中的抗冲击能力。磕到护栏、跪上床面、搬动时的磕碰，全都被压缩在这 20 次里。

数字四：100 mm 与 20 mm——拉升杆的两条红线

拉升杆（患者借力起身的那根横杆）的动态试验是 ≥750 N 垂直向下加载、循环 1,000 次。

判据是两条几何红线：

加载过程中，拉升杆的挠度不得大于 100 mm；

试验结束后，相对床垫支承台的[敏感词]变形不得超过 20 mm。

一个管"当下"，一个管"事后"。前者防止患者借力时杆件突然大幅下坠造成拉伤，后者防止机构在反复受力后一点点"塌"下去，越用越低。

1,000 次听起来不多，但它是带载循环——每一次都是 750 N 的完整加载—保持—卸载，对加载系统的保载精度和位移测量能力要求很高。

数字五：0.4 m/s，20 mm × 80 mm——过门槛的那一撞

病床是要被推着走的。走廊接缝、电梯门槛、病房门槛，每天都在撞。

标准给出的工况很具体：所有脚轮以 (0.4 ± 0.1) m/s 的速度，冲击一个固定在地面的垂直平面障碍物——20 mm 高、80 mm 深，直角截面。

这一撞考的不是床板，而是脚轮、制动机构与床架连接处。撞完之后，制动不能失效，脚轮不能脱落，连接不能松。

它是典型的"小投入大回报"项目：设备不复杂，却能提前暴露转运环节的绝大多数结构缺陷。

数字六：5.1 kg 与 3.34 kg——防夹陷，手感不作数

这是护理床[敏感词]"临床色彩"的一项，也是最容易被糊弄过去的一项。

标准定义了若干危险夹陷区域，用三套专用工装逐点试探：

锥形工具：45# 钢，5.1 kg ± 0.05 kg；

圆柱形工具：45# 钢，3.34 kg ± 0.05 kg；

楔形工具：铝质，3.34 kg（评估 V 形开口风险）。

对应的量化门槛包括：边栏内的开口 < 120 mm；边栏与床垫支承台之间的间隙 < 60 mm，且夹角 > 60°。任何位置不得被工具完全贯通卡入。

为什么工装的质量、材质都要卡到小数点后两位？因为防夹陷判的是"缝隙能不能卡住人"，判据来自工装的几何和质量，不是工程师的手感。 自制一块木板去塞缝隙，塞得进去也不算数。

这项投入最小，却是注册审评中的高频发补点——省它，往往要花几倍的时间补回来。

说完了床，还有三件事容易被漏掉

[敏感词]件：环境试验只做了一半。

GB/T 14710—2009 的框架是"分组—定参—排序—程序"：气候环境分 Ⅰ/Ⅱ/Ⅲ 组，机械环境分 Ⅰ/Ⅱ/Ⅲ 组。以 Ⅲ 组为例，额定工作低温 −10 ℃、高温 50 ℃、湿热 50 ℃/93%±3%、振动 5～55 Hz 扫频 20 次、碰撞 100 m/s²×1000 次、三级公路运输 200 km。设备侧要求温度允差 ±2 ℃、湿热箱波动 ±0.5 ℃、容积不小于样品体积 3 倍。

但这部 2009 年的标准有三个公认滞后点：

路况代表性下降——三级及以下公路占比已不足 40%，跨区域运输 90% 以上走高速。有对比试验显示，通过三级公路试验的某型号超声仪，在模拟高速运输（15 Hz、8 h）后故障率达 33%；

振动参数偏低——标准正弦上限 55 Hz，而货车发动机振动在 20～100 Hz，ASTM D4728 的随机振动范围已到 2～2000 Hz。某输液泵通过正弦振动后，在随机振动下出现蠕动泵卡涩，故障率 27%；

流通环节缺失——堆码（压力可达 500 kg/m²）、人工跌落（1～1.5 m）、仓储暴晒都未纳入，而 YY/T 0681.15—2019 已明确堆码静载荷 50 kPa 持续 24 h、1.2 m 自由跌落。

建议是把随机振动（GB/T 4857.23—2021，2～2000 Hz）和高速长途运输模拟前置到设计验证阶段。行业数据也印证了这一点：2023 年医疗器械召回事件中，因运输包装失效导致的设备故障占比达 17.3%，较 2019 年上升 9.2 个百分点。

第二件：标准换版没跟上。

YY 9706.252—2021 自 2024-05-01 起全面代替 YY 0571—2013。如果你的试验大纲、报告模板和设备软件还停留在 2013 版，报告在审评环节就是无效的。

往远看，IEC 已推出新版 IEC 80601-2-52，应用环境由 5 类扩至 6 类（新增精神护理环境），并细化了防夹分区与清洗耐久要求——面向自动清洗的病床，须完成规定次数的清洗循环（重症护理 250 次、家庭护理 50 次）后仍能正常工作并保持绝缘。设备能否通过软件升级适配新版条款，是采购时必须写进合同的一条。

第三件：数据不可追溯。

人工记循环次数、手写挠度读数，过不了 ISO 13485 / ISO/IEC 17025 的审计追踪要求。三万次循环里第 18,742 次出现的一次异响，如果没有时间戳和力值曲线，事后无从复盘。

实验室怎么搭：先想清楚三个问题，再谈设备

与其照着产品目录点单，不如先回答三个问题。

问题一：你是要"送检过关"，还是要"自己能判"？ 只做送检，配齐静载与冲击能力即可；要建自主判定能力，疲劳线是必须的——因为三万次循环的排期，第三方实验室不一定给得了。

问题二：你的产品覆盖哪几个应用环境？ 环境 1/2 和环境 3/4/5 的 SWL 差了 300 N，加载系统的量程和工装要按[敏感词]档配，别买回去才发现够不着。

问题三：除了病床，你还做别的康复辅具吗？ 如果同时有轮椅车、腋杖、肘拐杖，优先选可换夹具的通用加载平台，一套采集系统摊到多品类上。

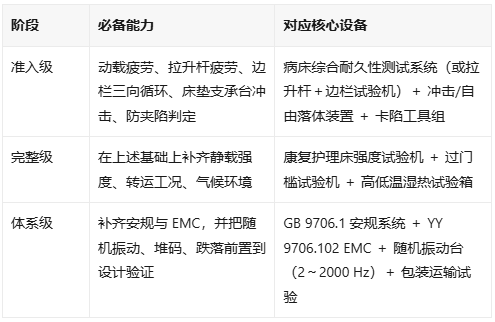

按这三个问题的答案，配置大致分三档：

DELTA 德尔塔仪器（东莞市高升电子精密科技有限公司旗下品牌，成立于 2013 年，专注医疗器械检测设备、分析仪器、模体与非标定制，按 ISO 9001:2015 体系运行，持有"一种医用病床综合耐久性测试系统"实用新型专利）在这条清单上的对应方案大致是：

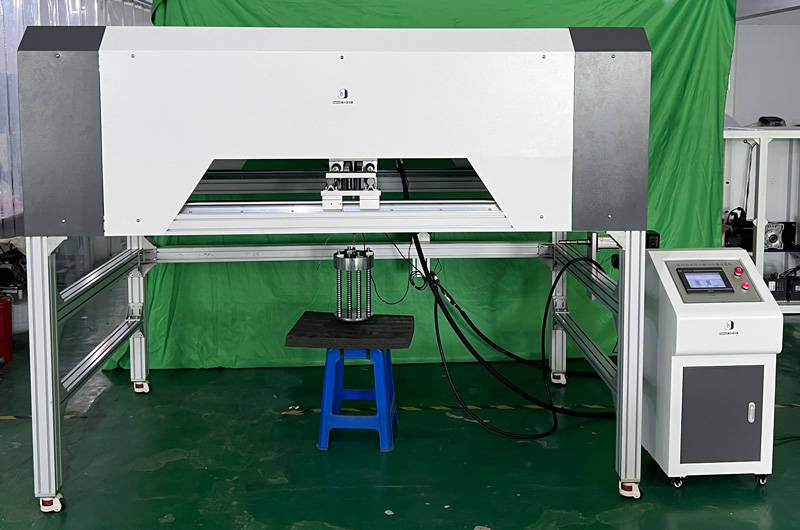

医用病床综合耐久性测试系统 GS-FBV109——一台集成四项能力：冲击（25 kg±0.1 kg 冲击体、高度 0～200 mm、1～10 次/min、1～999,999 次、24 V 电磁吸合）、动载（0～3000 N，加载垫 φ355 mm±5 mm、R800 mm 凸球面、前缘 R20 mm）、拉升杆（≥750 N×1,000 次）、边栏六向推拉（0～1000 N，3 套伺服电动缸、行程 200 mm），PLC＋7″ 触摸屏；

医用病床冲击试验装置——冲击面凸球面 R300 mm、前沿 R12 mm、直径 200 mm±5 mm，电动缸＋运动模块驱动；

护理床自由落体耐冲击试验机——180 mm 跌落、垂直行程 100～500 mm、0～20 次/min，弹簧压缩至 1040 N±5 N 时剩余压缩 ≥60 mm，冲击面为干燥细砂垫，配多规格工装；

医用病床拉伸杆动态疲劳和边栏强度试验机——垂直 750 N、侧方 500 N，1000 N 力传感器 3 组（精度 0.3），400 W 伺服电动缸 3 套、行程 0～200 mm，适配床高 500～700 mm、床长 1500～2000 mm；

康复护理床强度试验机——力传感器 0～5 kN、分辨率 ≤1/10000、精度 ≤0.5%，气动加载，5～20 次/min、0～999,999 次，四种自动停机；

护理床过门槛试验机——(0.4±0.1) m/s 冲击 20 mm 高 × 80 mm 深障碍物，速度 0～2 m/s、次数 1～10,000 次可调；

卡陷试验工具组——锥形 5.1 kg±0.05 kg、圆柱形 3.34 kg±0.05 kg、楔形 3.34 kg、球面载荷垫 31 kg。

服务层面，该品牌的承诺是可量化的：到货开箱合格率 100%，免费送货安装调试与培训（3～5 人、5～7 天），可按要求送检 CNAS 机构出具校准证书，免费保修二年、终身维护，接报 1 小时响应，珠三角 8 小时、区外 24 小时上门，并在华南（东莞）、华东（杭州）、华北（北京）设有三处服务站。

采购谈判时建议再锁死三条：① 伺服电动缸、力传感器、PLC 模块在整机保修之外延保至 3 年；② 首次 CNAS 校准费用与后续校准周期打包进合同；③ 新版标准（含 IEC 80601-2-52）适配的软件与报告模板免费升级，写清交付时限。

最后别忘了制度：设备按 GB/T 5170 系列做周期性检验并留存档案，试验数据按 ISO 13485 / ISO/IEC 17025 做不可篡改留痕——时间戳、循环数、力值曲线、失效事件、操作者 ID，一个都不能少。

三句话结论

[敏感词]句：护理病床的可靠性，不体现在"能不能动"，而体现在"动到第几万次还不出事"。

第二句：2000 N、30,000 次、25 kg、100 mm、0.4 m/s、5.1 kg——这六个数字里只要有一个是估出来的，你的可靠性结论就是悬的。

第三句：选设备别先问价格，先问它能不能把这六个数字，一个不差地跑出来。
