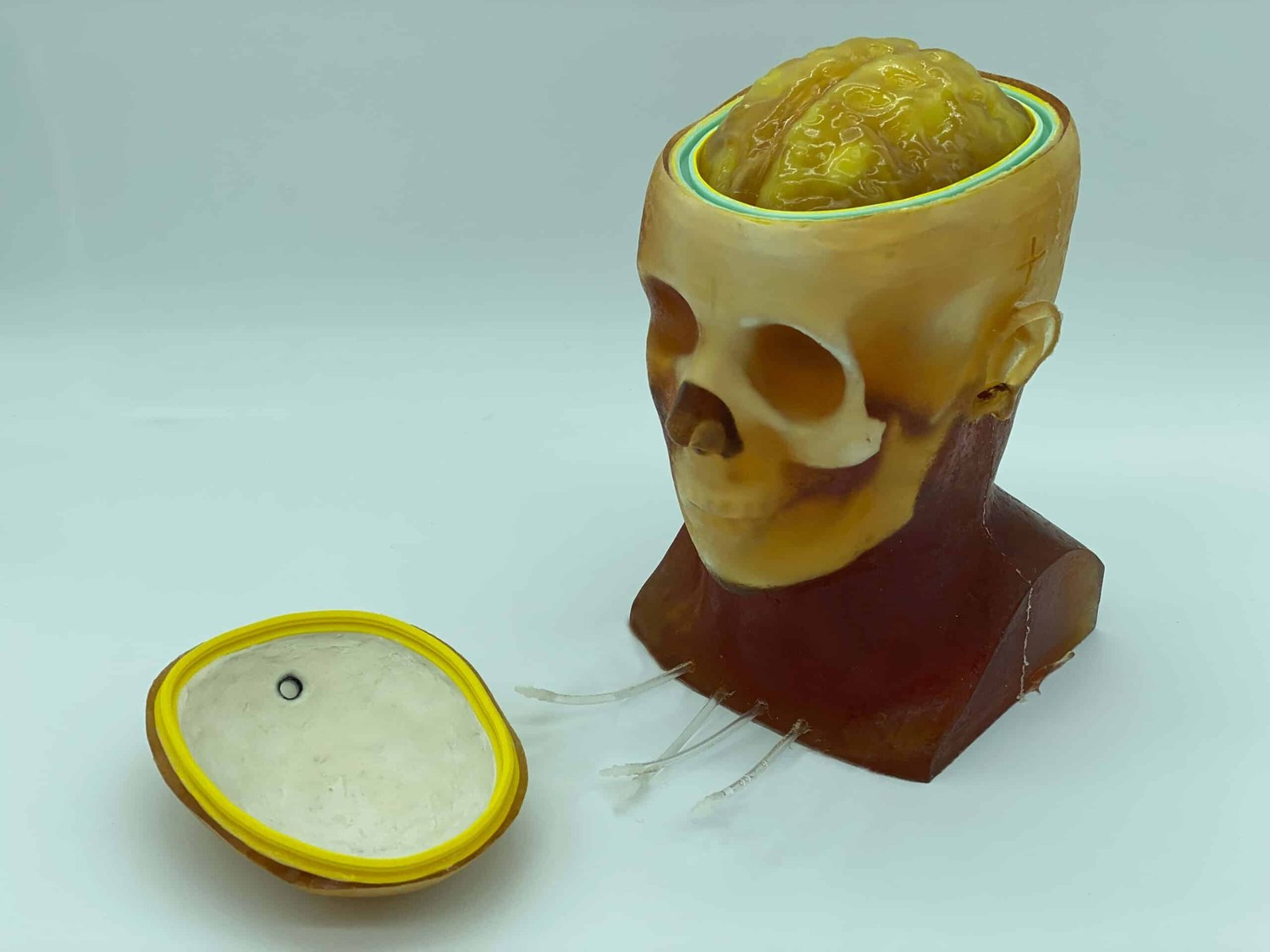

成人头部（动态、可开盖）体模在超声、MRI 与 X 光/CT 扫描下均可见。它配有由软质聚氨酯基材料制成、按解剖形态塑造的大脑。颅骨具有逼真的三层结构。该体模适用于 T2 加权 MRI 成像，也可采用质子密度（Proton Density）方法成像。它包含逼真的血管以及可充液的可充盈脑室系统。
产品描述
成人头部（动态、可开盖）
成人头部（动态、可开盖）体模在超声、MRI 与 X 光/CT 扫描下均可见。该体模还可用于血管造影等特定应用。脑实质由模拟软组织的超软聚氨酯基材料制成，其解剖形态基于人脑 MRI 扫描数据塑造。制作体模的材料随时间推移保持稳定，不会干涸。颅骨具有逼真的三层结构并带有内层板障。本体模可配合硫酸钡、碘基、钆基、微泡与氧化铁基对比剂使用。
就 MRI 应用而言，体模组织具有逼真的 T2 弛豫时间值，因此本品最适合任何 T2 加权 MRI 成像方法；采用质子密度成像方法也能获得非常好的效果。该体模仍可用 T1 加权方法成像，但其 T1 值仿真度较低，数值约在 100 ms 范围内。
该体模包含逼真的血管，可灌注任何常用的血液模拟液，含或不含对比剂均可。它还包括完整的脑室系统（侧脑室、第三脑室与第四脑室），可用于在脑内产生压力，从而更贴近真实的大脑解剖状态。脑室可充盈膨胀，容量为 35 mL，可灌注任何液体。
在对体模成像之前，请使用大脑背部的管子将脑室完全注满水（或您选定的对比剂）。脑室注满后，用可拆卸的蓝色硅胶塞将管口塞住。
品牌：加拿大TPS模体 型号HD-C03
解剖结构
颅骨，带经颅多普勒超声用颞窗与枕下窗
——可开盖、可拆卸颅盖骨
脑
——灰质
——复杂脑血管（2 mm、3 mm、4 mm），内嵌 Willis 环
——一处血管分叉
——一处血管狭窄
——两处动脉瘤
——血管与颈部相连
——脑室
塑料接头
对位标记
声学特性正确的皮肤模拟材料
超声扫描操作方法
用超声扫描头部时，请向颅腔内注入水或您偏好的液体。可用注射器注入，也可直接从水龙头经背部开口倒入。加入液体的作用相当于真实人脑中的硬脑膜，并作为超声波得以通过的介质。
也可将头部完全浸没于水下（例如在水槽中）进行扫描，并排除颅骨与大脑之间的所有气泡。
测试完成后，排空积水并晾干后再存放。
头部体模对比
|
功能 |
动态可开盖 |
静态 |
动态 |
标准 |
训练版V1 |
血肿型 |
模块化 |
|
颅骨 |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
|
可开盖、可拆卸颅盖骨 |
✓ |
✗ |
✗ |
✗ |
✗ |
✗ |
✓ |
|
颈椎 |
✗ |
✓ |
✗ |
✗ |
✓ |
✓ |
✗ |
|
皮肤模拟材料 |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
|
脑（灰质） |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✗ |
|
脑室 |
✓ |
✗ |
✗ |
✓ |
✗ |
✓ |
✗ |
|
脑肿瘤 |
✗ |
✗ |
✗ |
✓ |
✗ |
✗ |
✗ |
|
大脑镰 |
✗ |
✗ |
✗ |
✓ |
✓ |
✓ |
✗ |
|
白质 |
✗ |
✗ |
✗ |
✗ |
✓ |
✗ |
✗ |
|
脑血管 |
✓（{2,3,4 mm} 内嵌 Willis 环） |
✗ |
✓（{2,3,4 mm} 内嵌 Willis 环） |
✓ |
✗ |
✗ |
✗ |
|
一处分叉 |
✓ |
✗ |
✓ |
✓ |
✗ |
✗ |
✗ |
|
一处狭窄 |
✓ |
✗ |
✓ |
✗ |
✗ |
✗ |
✗ |
|
两处动脉瘤 |
✓ |
✗ |
✓ |
✗ |
✗ |
✗ |
✗ |
|
血管与颈部相连 |
✓ |
✗ |
✓ |
✓ |
✗ |
✗ |
✗ |
|
塑料接头 |
✓ |
✗ |
✓ |
✗ |
✗ |
✗ |
✗ |
|
小型静态标记物 |
✗ |
✓（{0.5,1,2,3 mm 直径}） |
✗ |
✗ |
✗ |
✗ |
✗ |
|
逼真含气腔 |
✗ |
✗ |
✗ |
✗ |
✓ |
✗ |
✗ |
|
对位标记 |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
|
带气隙的额窦 |
✗ |
✗ |
✗ |
✗ |
✓ |
✗ |
✗ |
|
血肿 |
✗ |
✗ |
✗ |
✗ |
✗ |
✓ |
✗ |

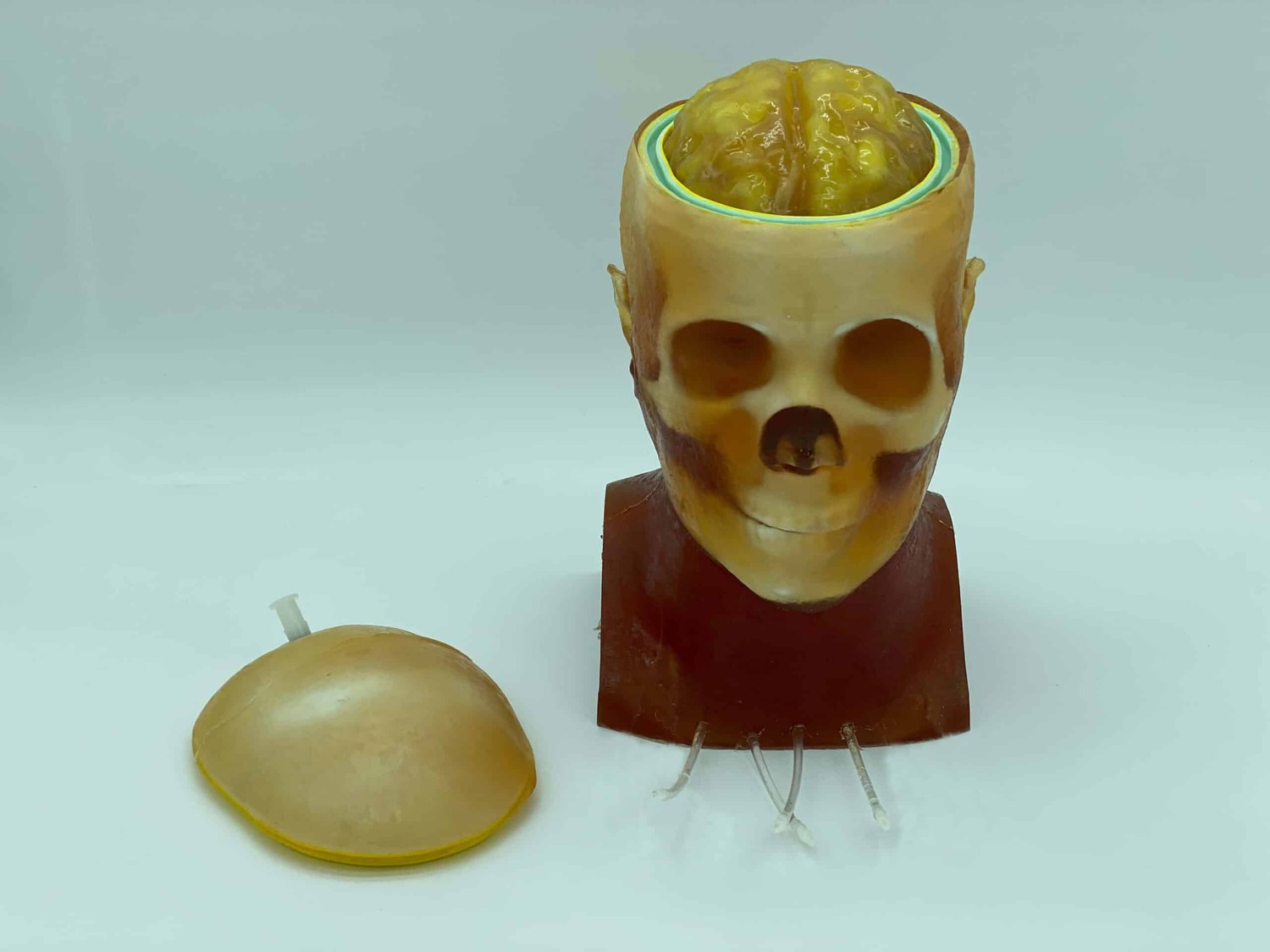

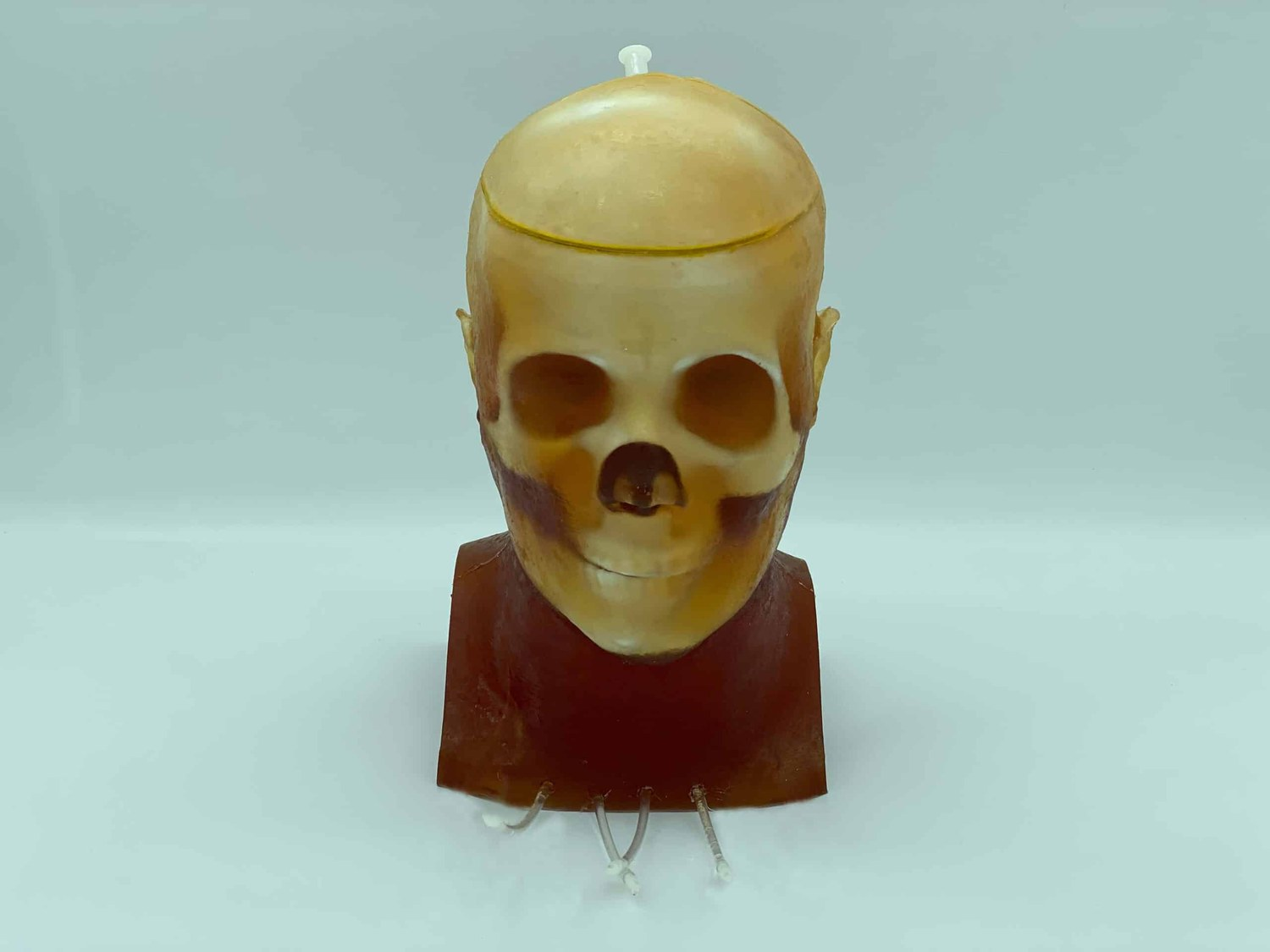

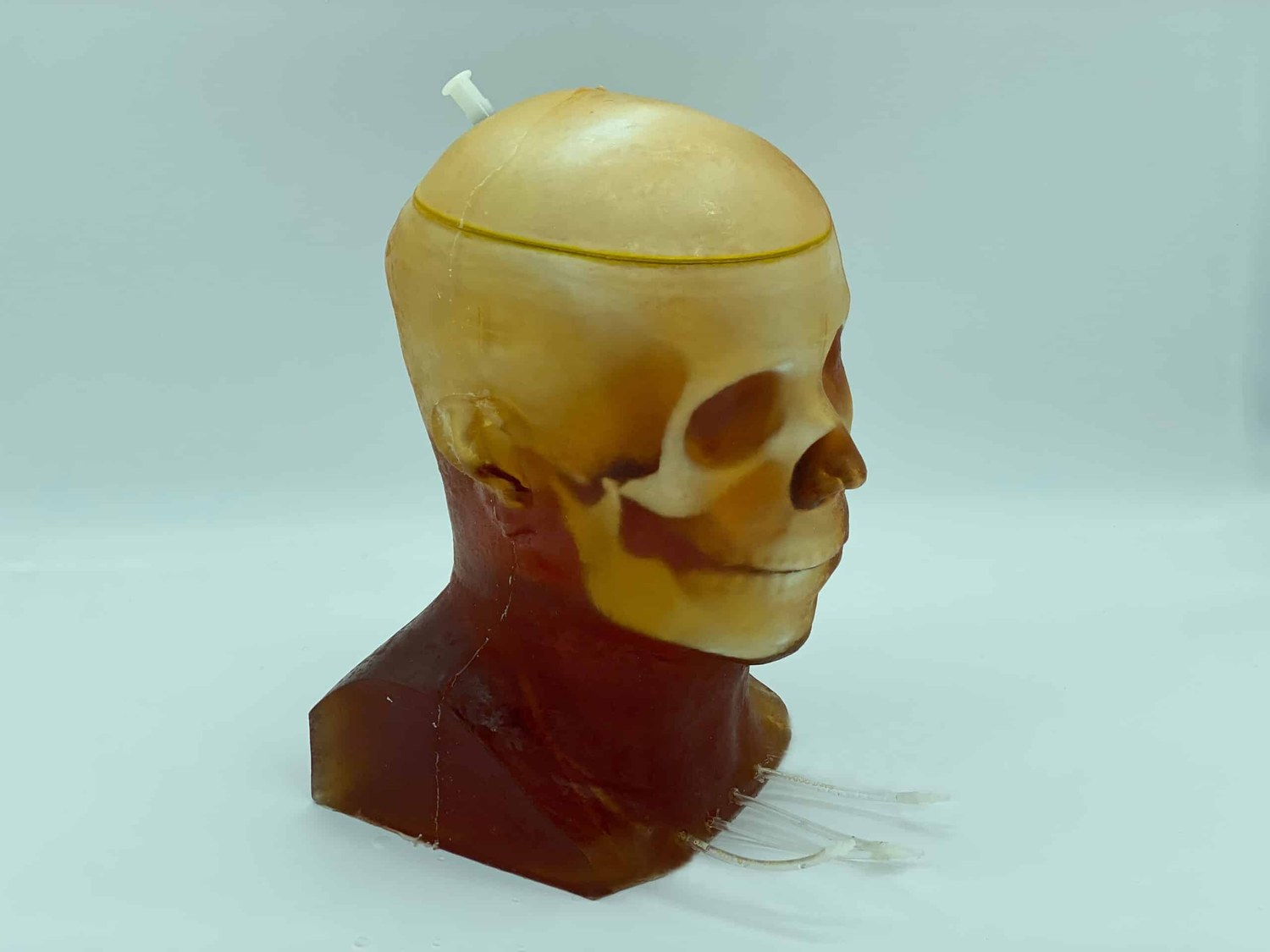

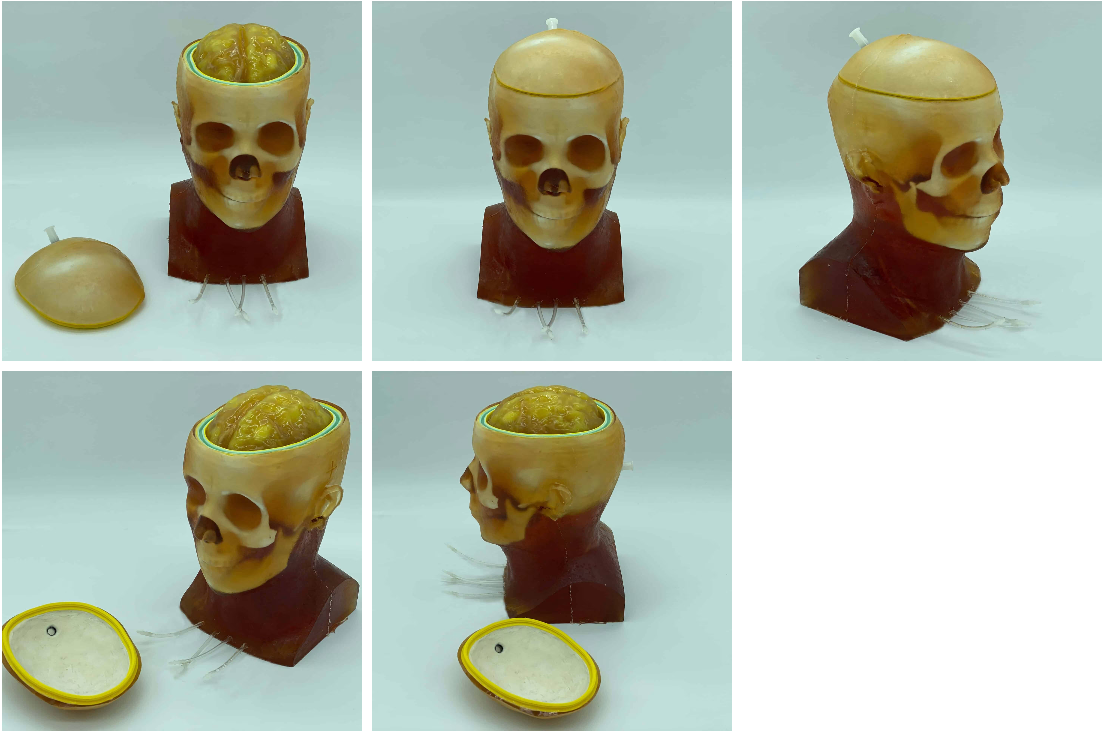

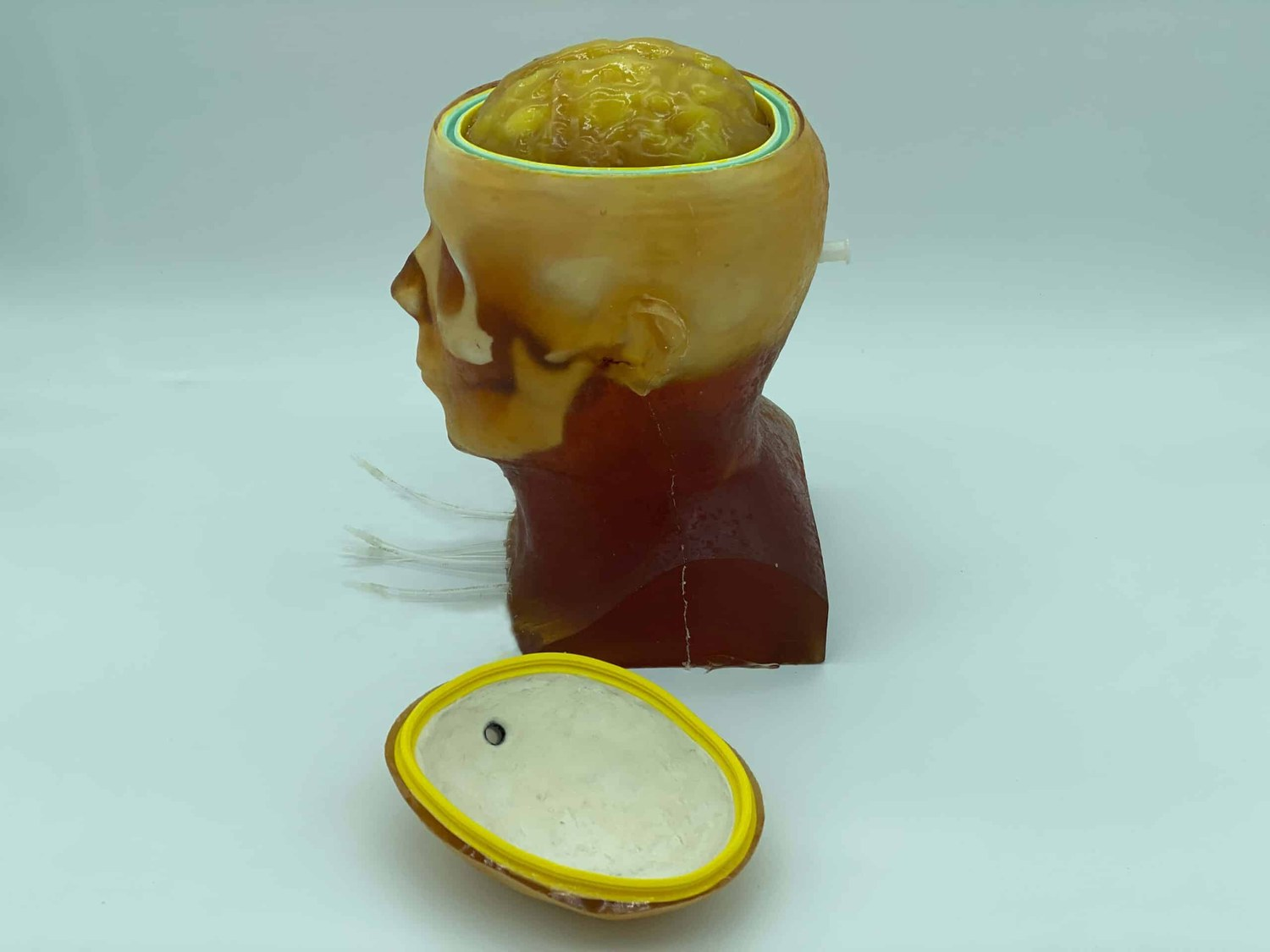

产品图片

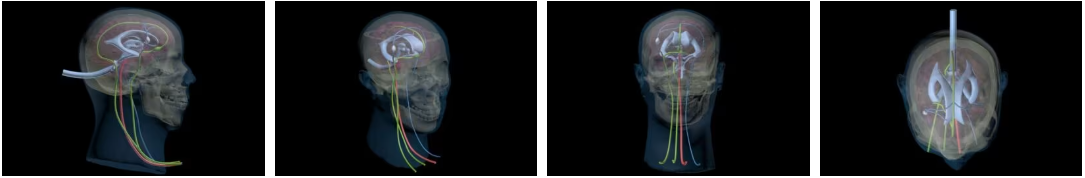

产品设计图

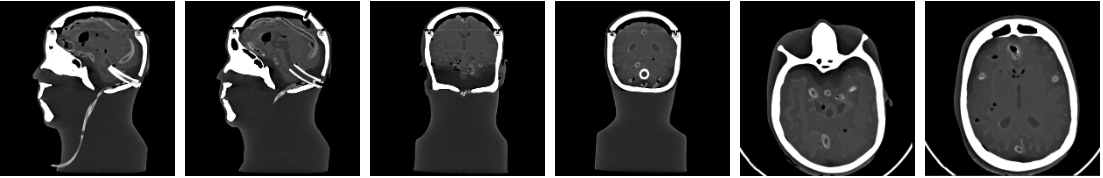

CT 影像

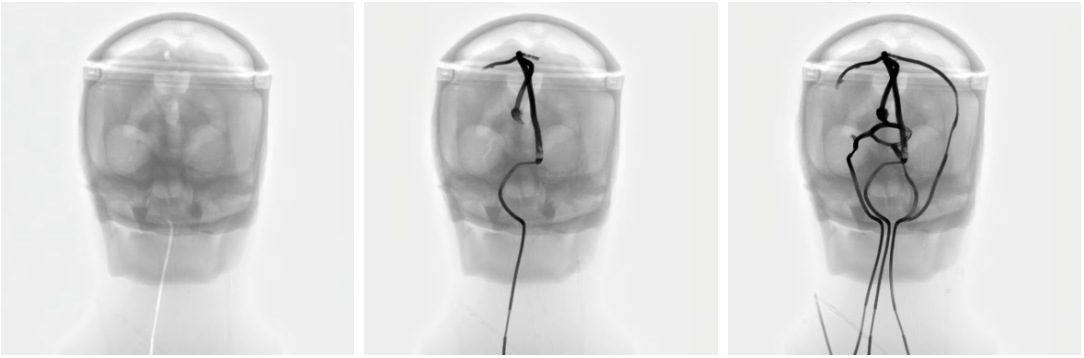

数字减影血管造影
技术参数
|
组织类型 |
声速 [m/s] |
密度 [g/cm³] |
硬度 [邵氏 00] |
T2 [ms] |
散斑点 |
衰减（2.25 MHz 实测）[dB/cm] |
|
皮质骨 |
3000 ± 30 |
2.31 |
N/A |
N/A |
N/A |
6.4 ± 0.3 |
|
松质骨 |
2800 ± 50 |
2.03 |
N/A |
N/A |
N/A |
21 ± 2 |
|
脑组织 |
1400 ± 10 |
0.99 |
20 |
70 |
YES 是 |
1.0 ± 0.2 |
|
皮肤/体组织 |
1400 ± 10 |
1.02 |
60 |
50 |
NO 否 |
1.7 ± 0.2 |
所有标准体模均涂覆一层较硬的聚氨酯橡胶保护层，以改善外观并防止搬移不慎时的划伤。该涂层还带来光泽表面，并会轻微改变体模硬度。上文所列“体组织（Body Tissue）”的硬度［邵氏 00］为未涂覆涂层状态下的测值。涂层会使硬度增加约 30 个点——即若体组织硬度为 OO 60，涂覆后将为 OO 90。
仿骨组织热性能
|
导热系数 |
体积比热容 |
热扩散率 |
热阻率 |
比热 |
声速 |
|
0.776 W/m·K |
1.040 MJ/m³·K |
0.746 mm²/s |
1.289 m·K/W |
0.978 J/(g·℃) |
3070 m/s |
组织等效材料的 HU 值
|
序号 |
组织类型 |
HU 值（平均） |
|
1 |
脑组织 |
-25 |
|
2 |
松质骨 |
800 |
|
3 |
皮质骨 |
1300 |
|
4 |
皮肤组织 |
-25 |
