产品概述

成人男性心脏体模是一款对健康人体心脏的高仿真模拟器，兼容 X 射线/CT、超声与 MRI 成像模态。该产品支持心搏功能并可产生逼真的跳动运动，适用于超声心动图检查、内窥镜操作、导管[敏感词]以及心血管方向的科研工作。体模采用具有[敏感词]解剖结构的合成材料制成，可针对各类生物医学项目进行完全定制。产品随附水箱，以确保心脏的正确安装，并保障观察内部结构及心搏运动时的预期性能。

请注意：我们可根据您的具体需求对本产品进行定制。

品牌：加拿大TPS模体 型号HT-A01

产品说明

成人男性心脏体模是一款对健康成年人体心脏的高仿真模拟器，兼容 X 射线/CT、超声与 MRI 成像模态。该产品应用范围广泛，兼具支持心搏功能与生成逼真运动的能力。其典型用途与应用场景包括：经食管与经胸超声心动图检查、超声导航下的内窥镜操作、超声探头引导下的导管[敏感词]、血管造影，以及其他以心脏为基础的研发项目。

该心脏体模内置一根中空的食管管，可供实施经食管超声心动图（TEE）检查时使用——TEE 超声探头可[敏感词]食管管内，自心脏内部进行成像观察。

本产品可配合使用硫酸钡、碘基、钆基、微泡及氧化铁基等各类对比剂。

体模采用逼真、仿生的合成材料制成，用以模拟真实生物组织的声学、物理与力学特性。结合 3D 打印技术与合成材料，该心脏体模精准还原真实解剖结构，并可完全定制，以适配种类繁多的生物医学项目。

在 MRI 应用方面，该体模仿组织具有真实的 T2 弛豫时间值，因此本产品最适配各类 T2 加权 MRI 成像方法；质子密度成像亦可取得良好效果。T1 加权方法虽仍可成像，但 T1 值仿真度偏低，约在 100 ms 区间。

经特别申请，体模的几何外形、尺寸及其各项性能参数均可按特定项目的需求进行定制。

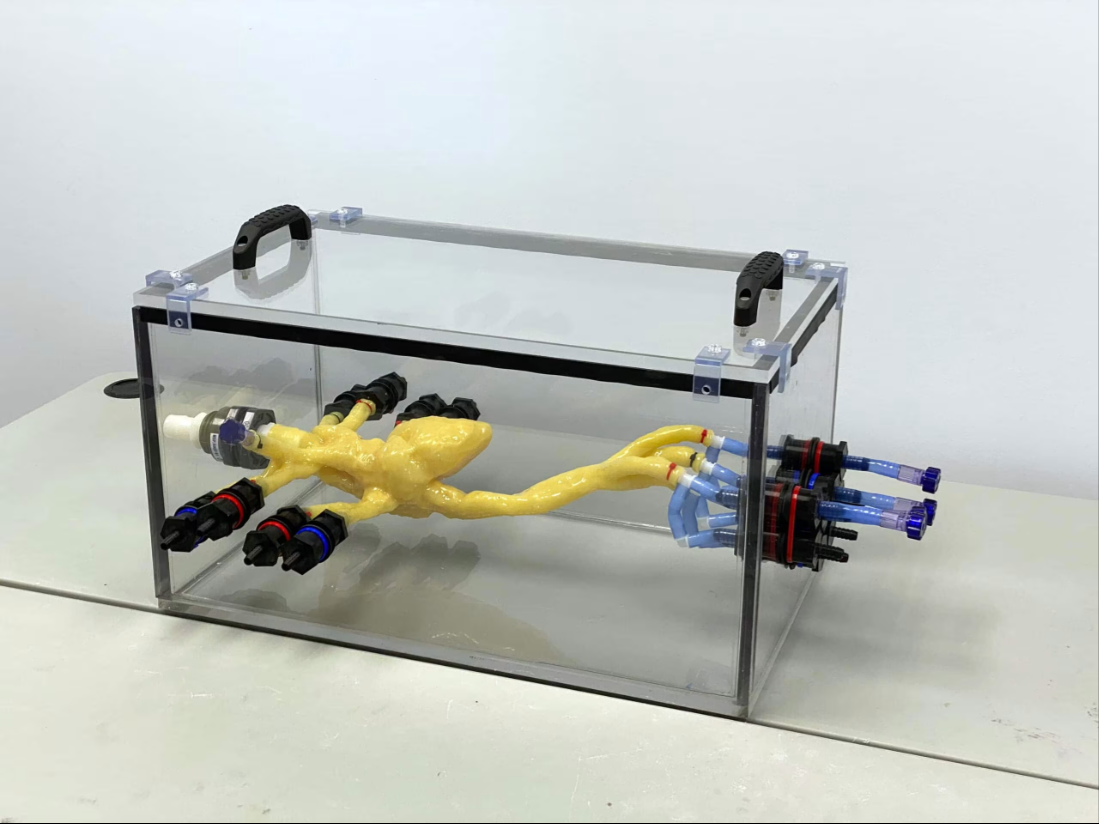

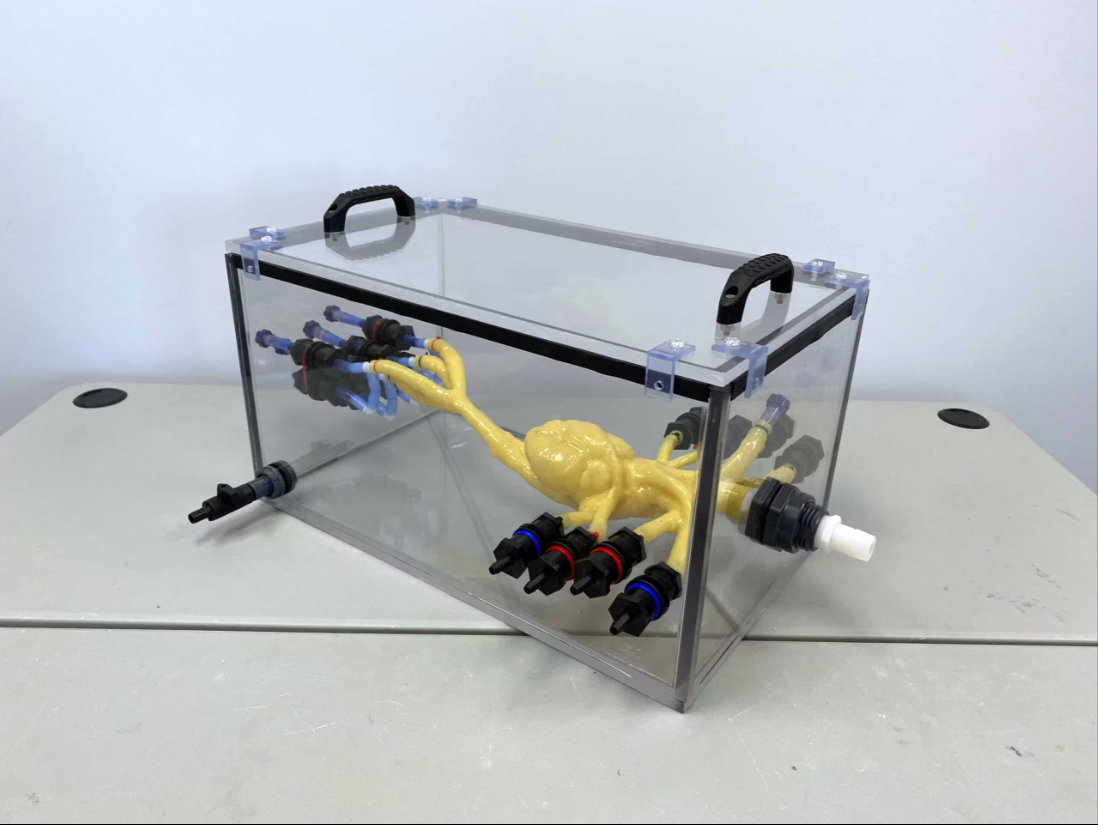

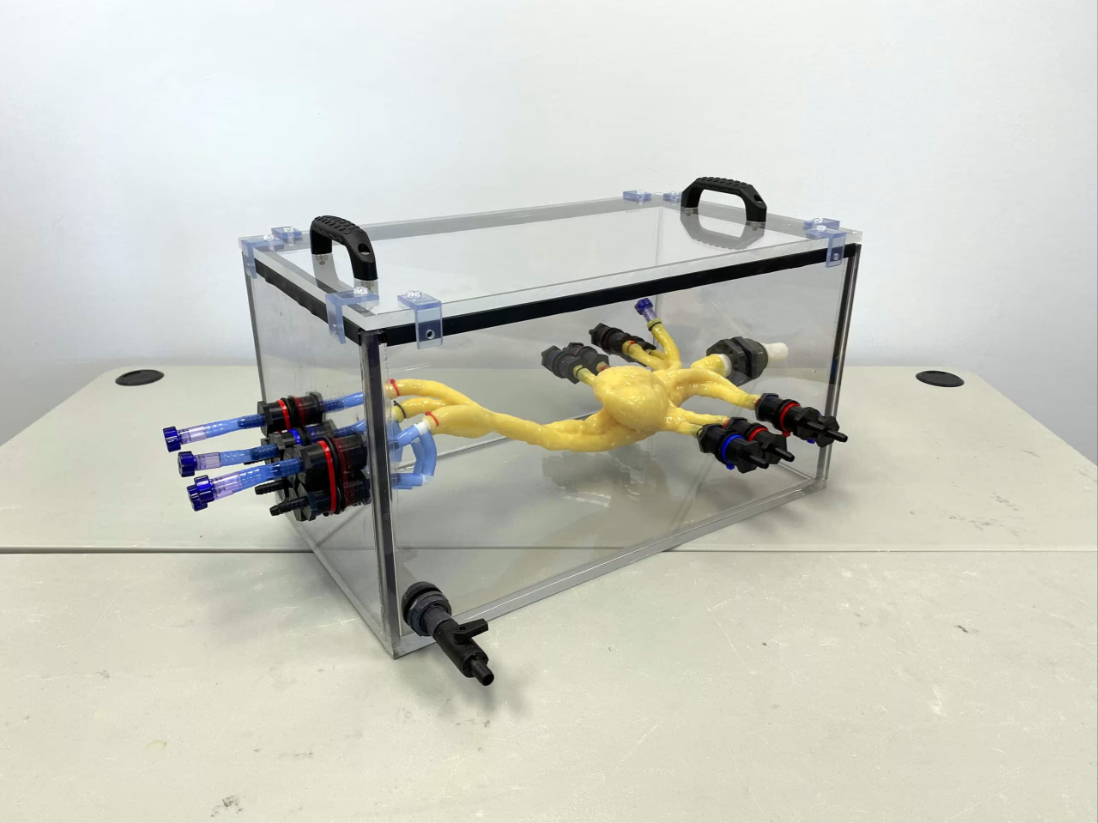

注意：本产品随附水箱（如上图所示）。水箱可帮助研究者正确固定心脏，并使体模在观察内部结构及心搏运动方面达到预期性能。

注意：心脏体模内的冠状动脉结构已作简化处理，以确保仿血液液体获得[敏感词]流动性能。冠状动脉不含于标准版心脏体模中，但可按需求提供。

解剖结构

2 个心房、2 个心室

右心室：48 ml

连接前壁与室间隔的调节束

左心室：74 ml

连于前壁与后壁的乳头肌

右心房：52 ml

具清晰肌性结构的右心耳

左心房：64 ml

左心耳特有肌性结构

4 个瓣膜

SVC 上腔静脉　IVC 下腔静脉　Aorta 主动脉

动脉

左、右锁骨下动脉

左、右颈动脉

左、右股动脉

静脉

左、右锁骨下静脉

左、右颈静脉

左、右股静脉

其他结构

心耳结构　 柔性瓣膜结构　食管

置于带操作口的透明水箱内。

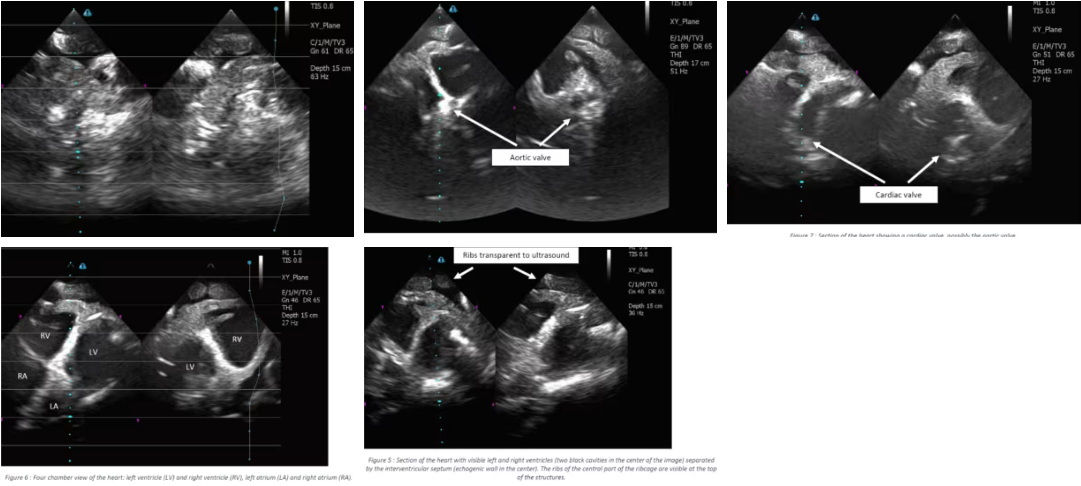

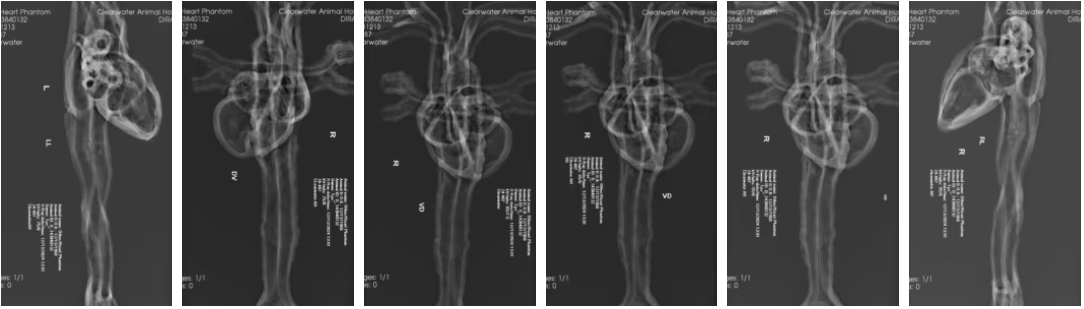

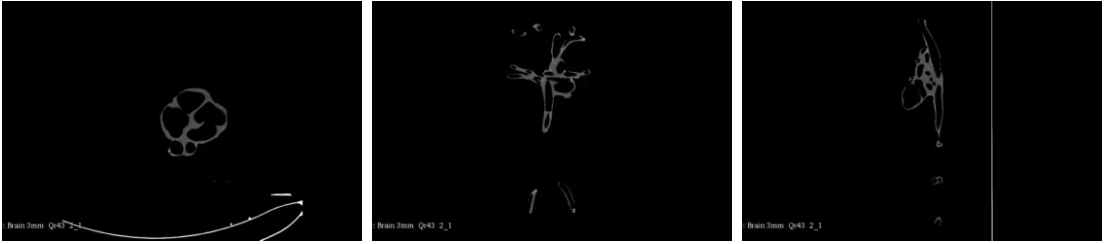

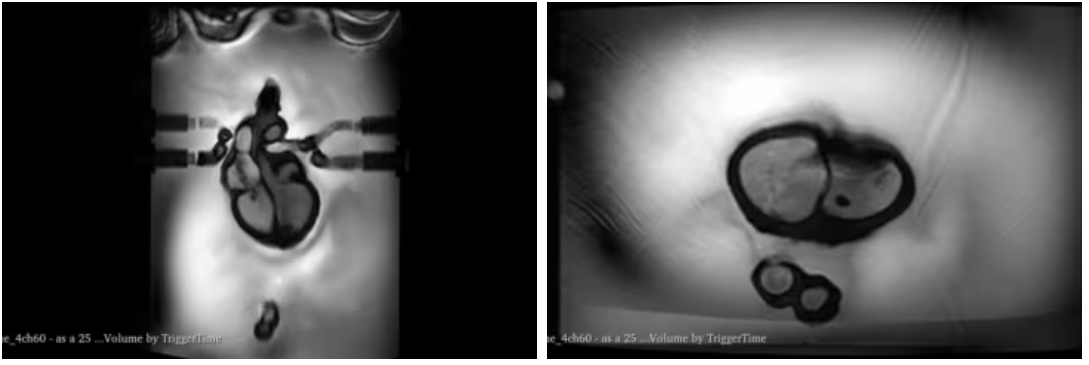

扫描图片

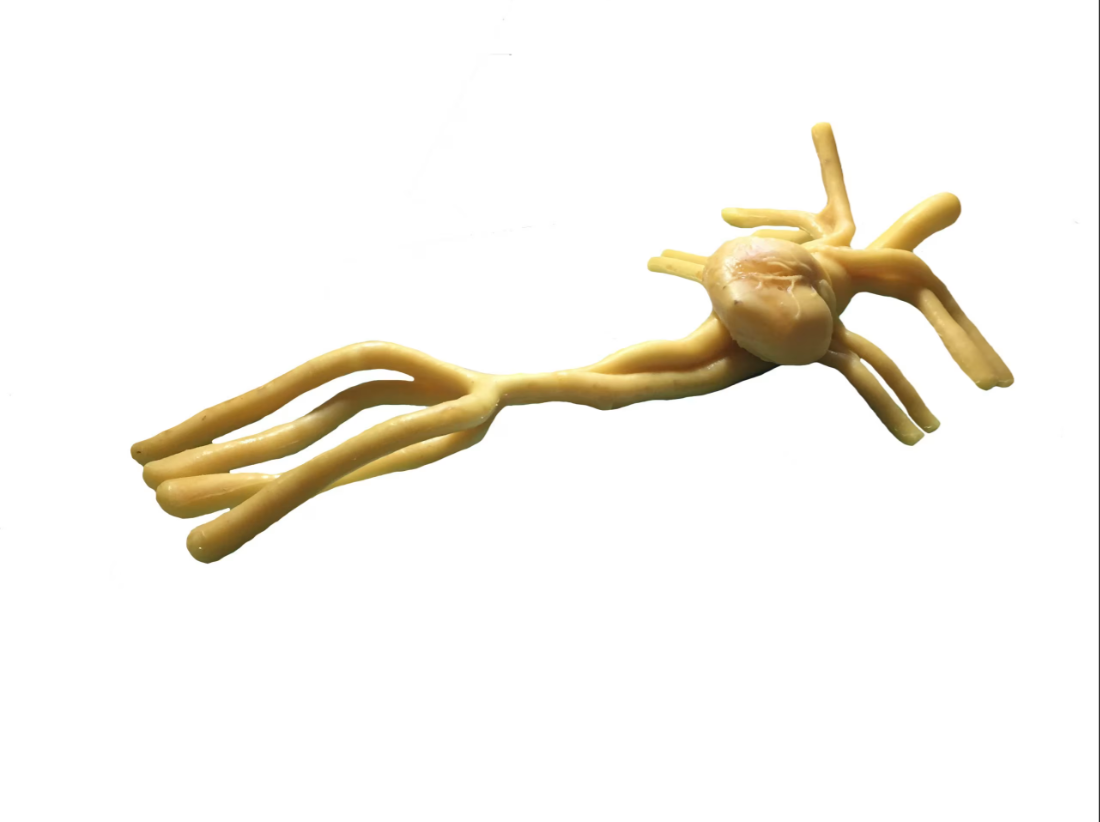

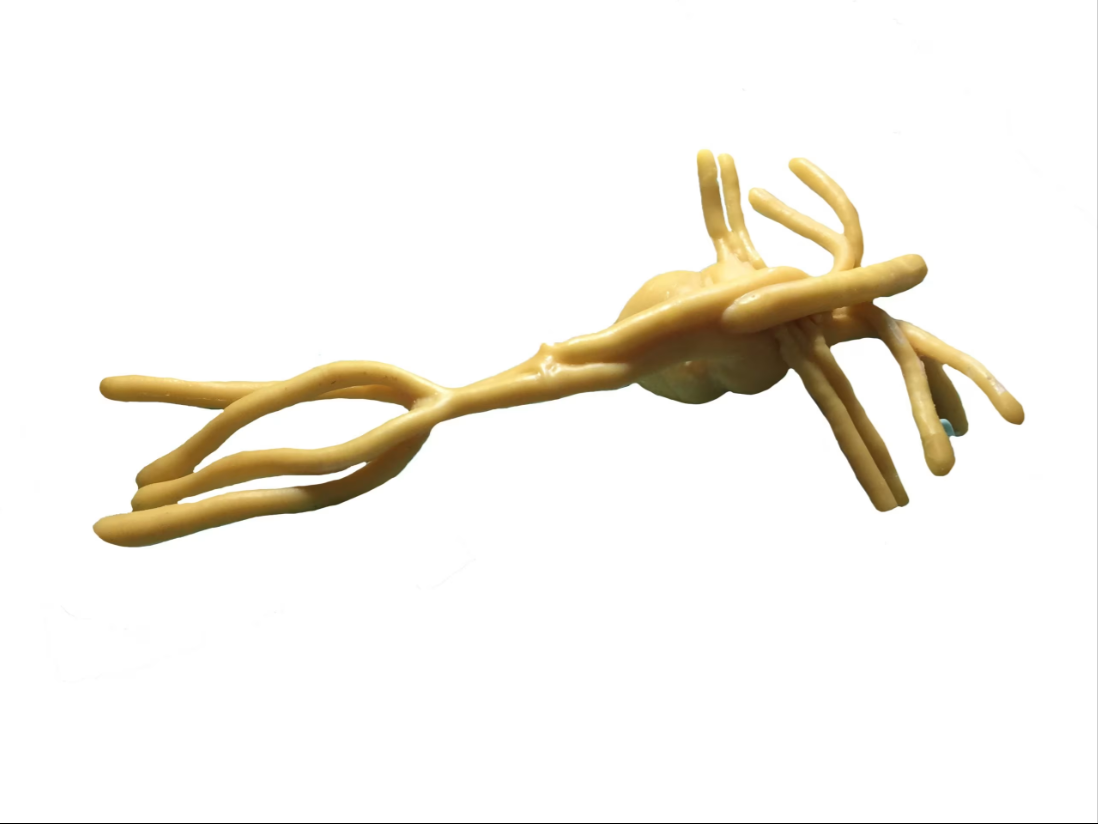

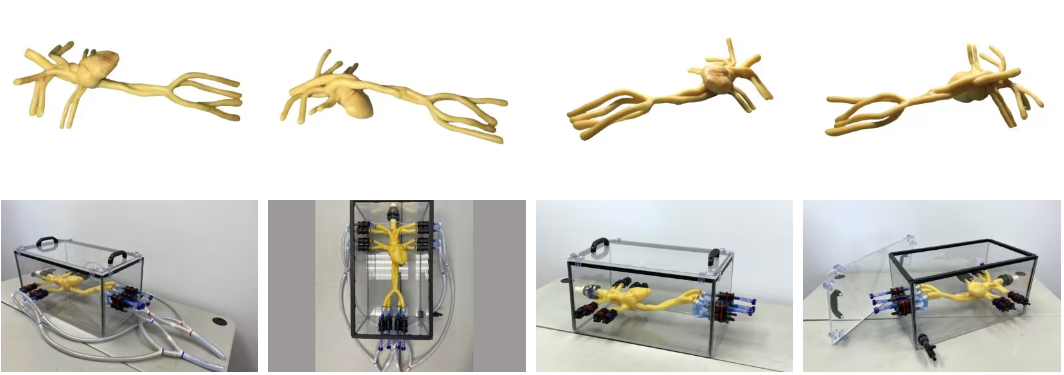

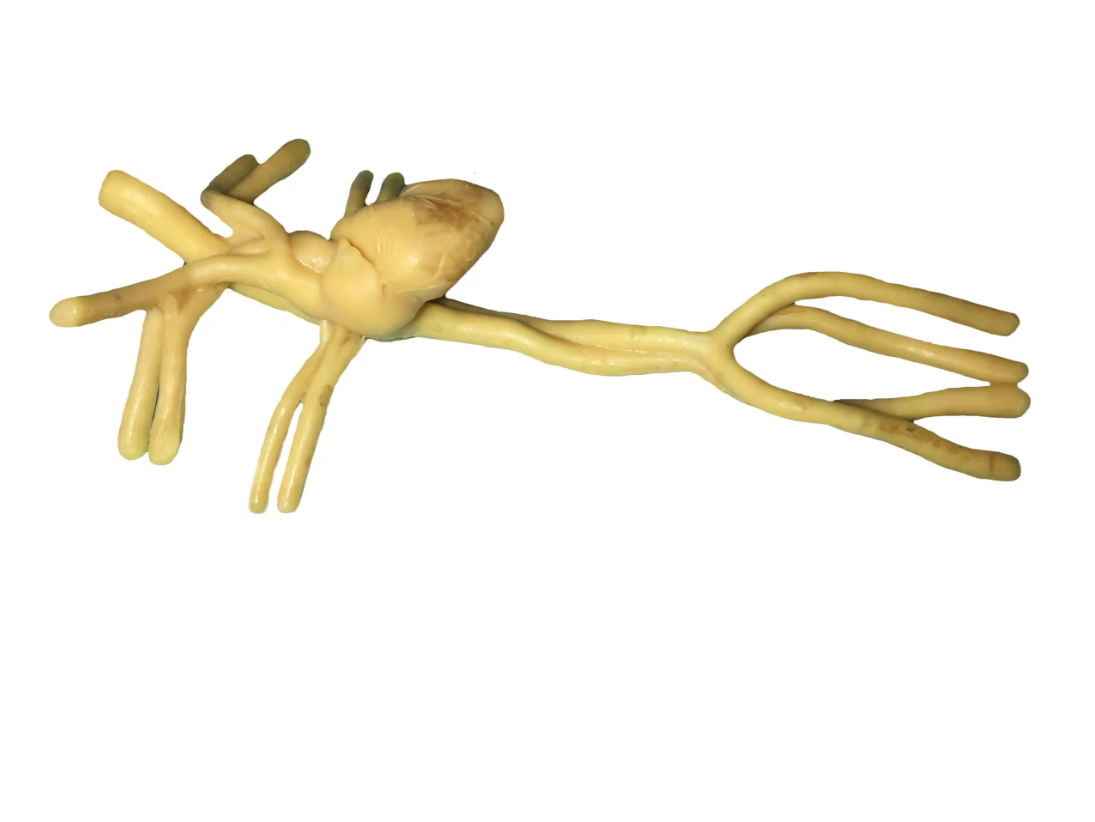

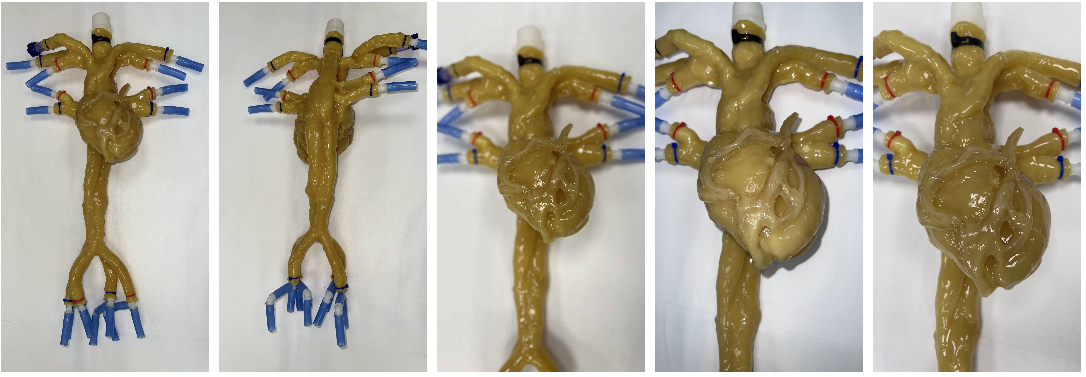

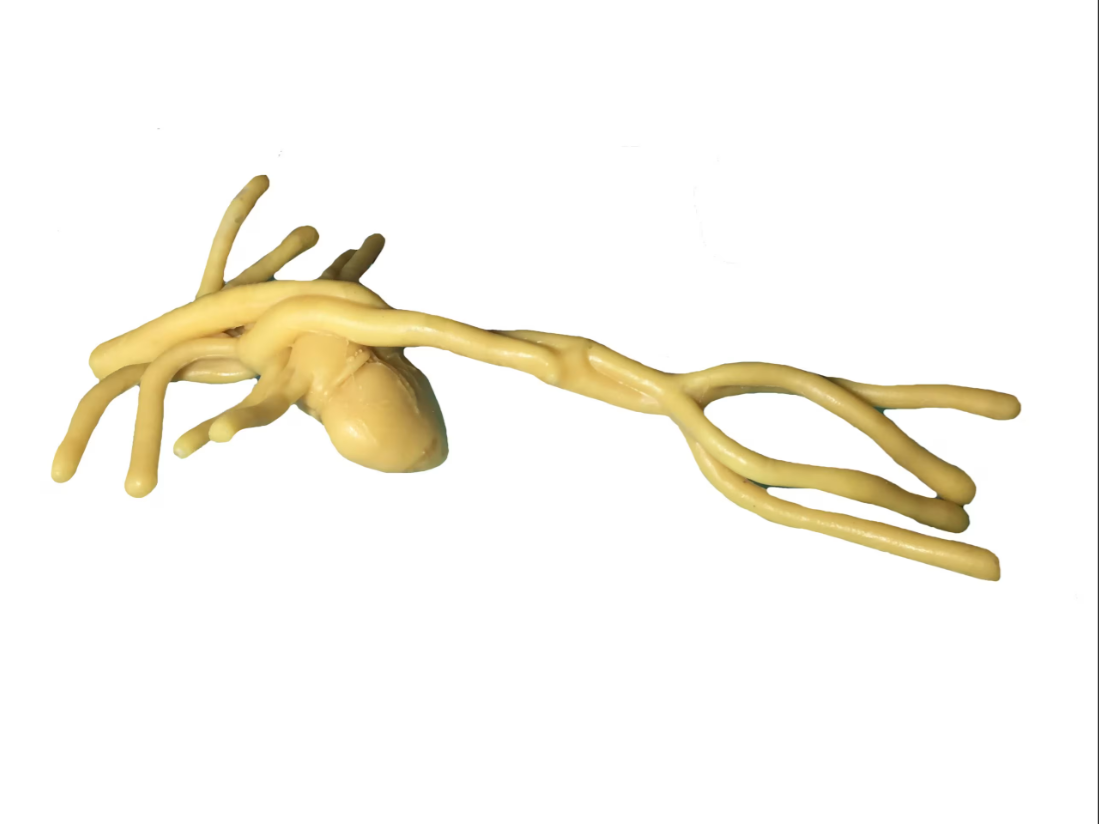

产品图片

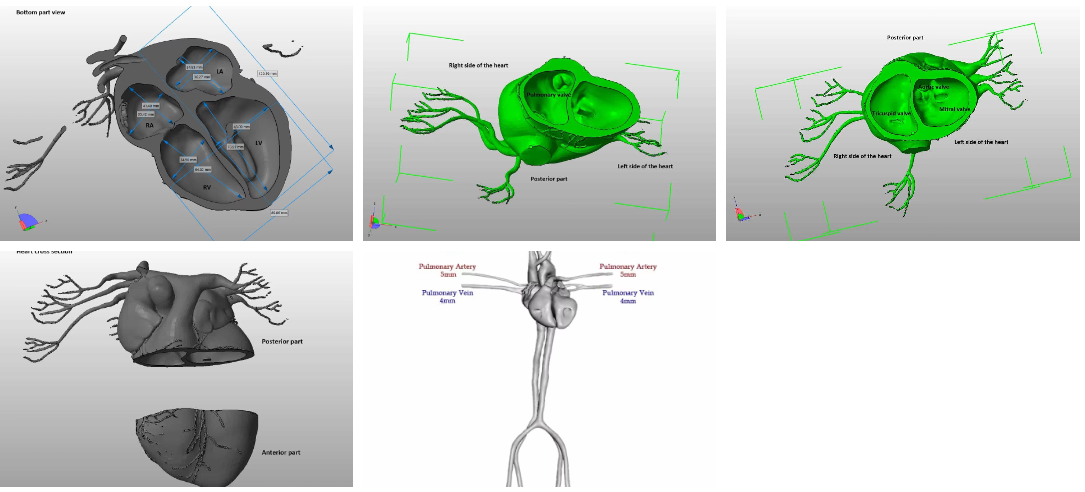

产品设计



带冠状动脉的定制心脏，可选

心脏体模内的冠状动脉结构已作简化处理，以确保仿血液液体获得[敏感词]流动性能。冠状动脉不含于标准版心脏体模中，但可按需求提供。

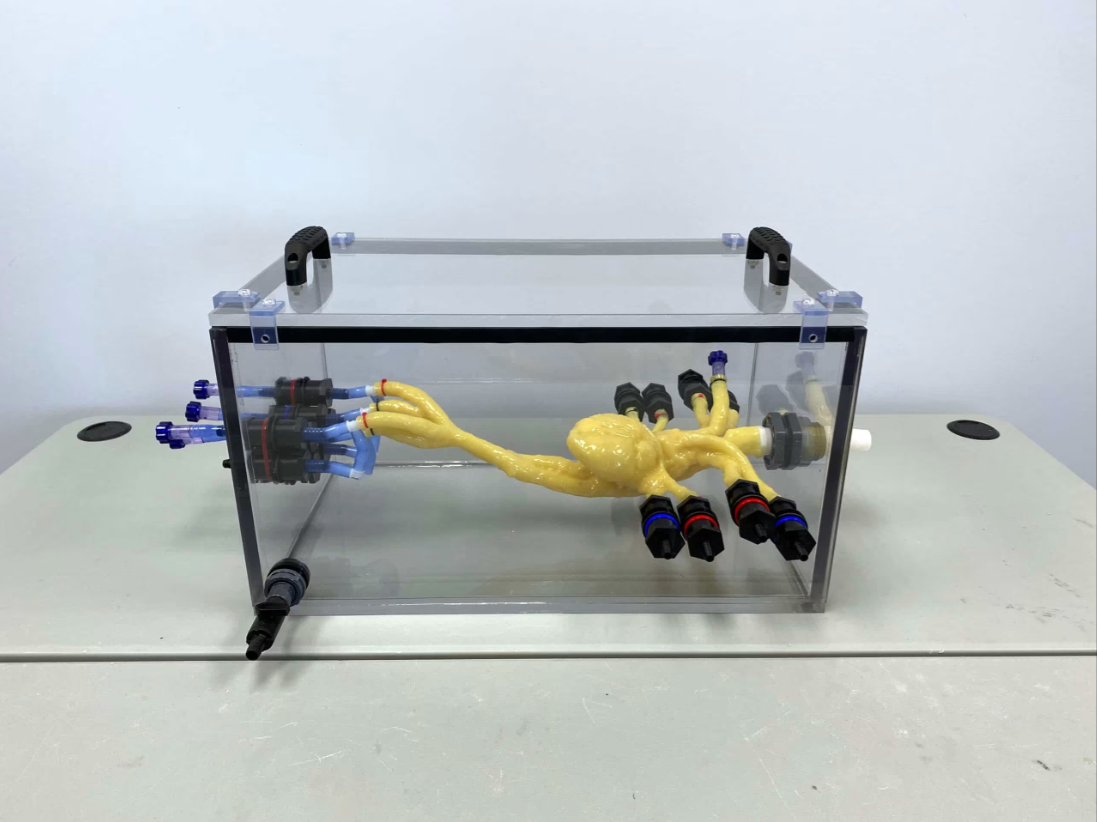

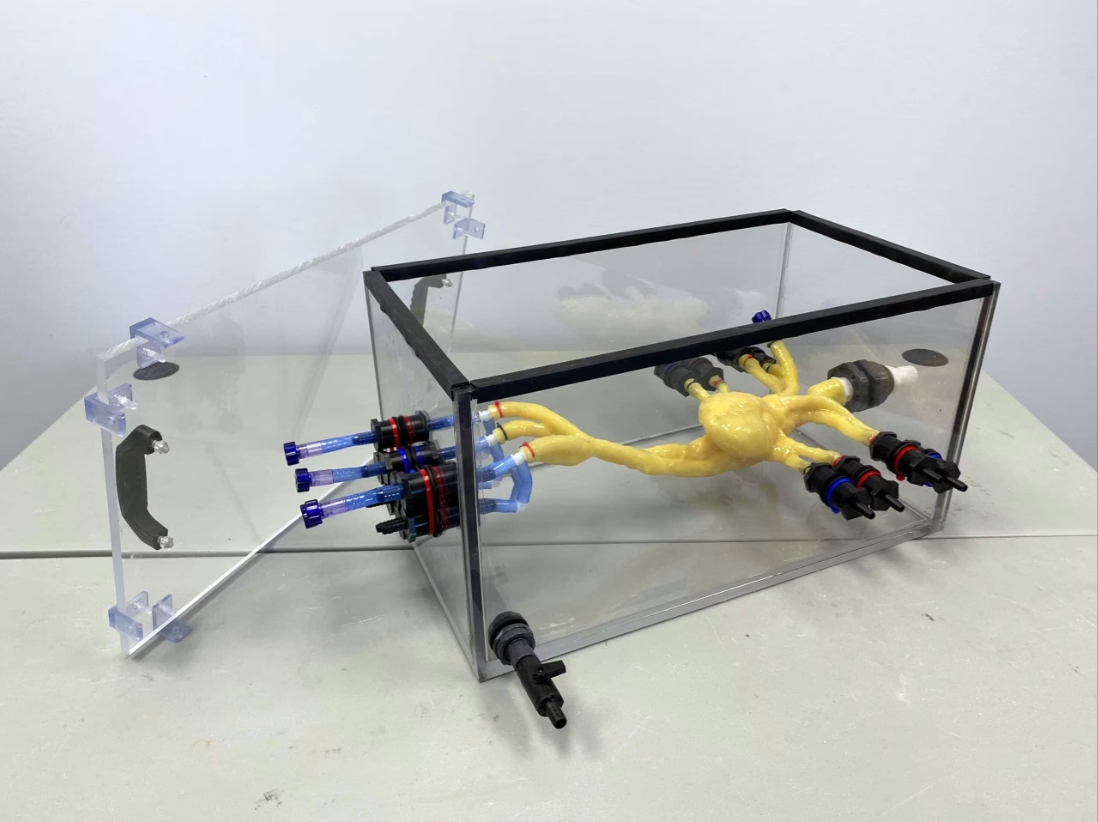

水箱安装

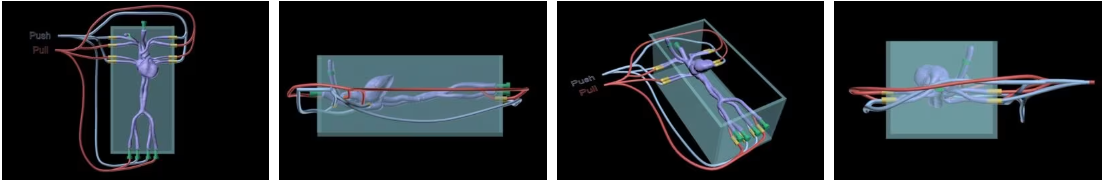

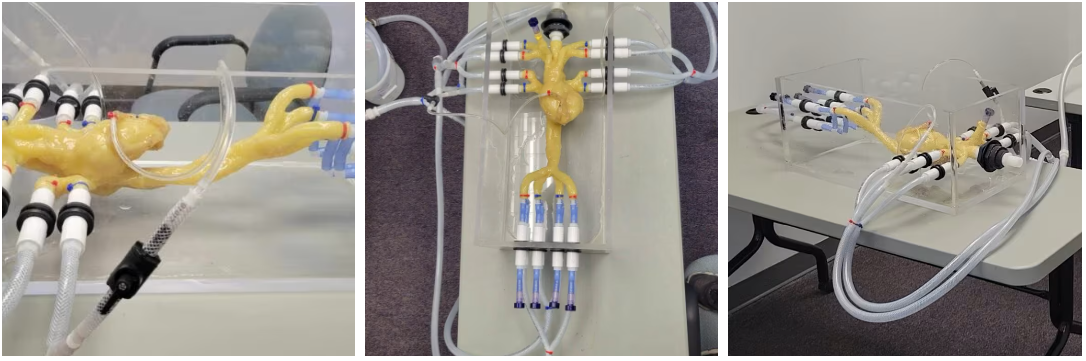

水箱与心脏泵组配

上述图片展示了成人心脏体模与我们的 TPS 心脏泵配套设置的场景。这些产品相互兼容，可用于演示跳动的心脏运动。请注意，上述图片仅供参考，心脏泵必须单独购买。

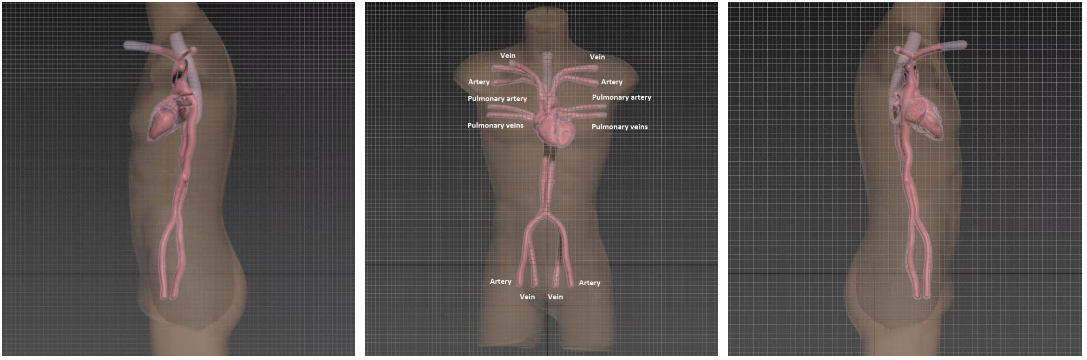

置于躯干内的心脏设计

上述图片展示了成人心脏体模安装至我方TPS 进阶版成人躯干体模内的状态。请注意，躯干体模须另行购买。



Technical Properties（技术参数）

组织类型	声速 [m/s]	密度   [g/cm³]	硬度   [Shore 00]	T2   [ms]	斑点	衰减（2.25   MHz）[dB/cm]
心脏组织	1400   ± 10	1.02	60	30   (at 0.35 T)	是	1.7   ± 0.2
