今天来聊聊GB 9706.1-2020下的电源开关标识问题。

谈GB 9706.1-2020之前先来看看GB 9706.1-2007中关于电源开关的问题， 之前有行业大佬分析过这个问题，总结出来主要的问题就是：

1、GB 9706.1-2007对 I O 的解析是否只能是总电源通断;

2、GB 9706.1-2007 对于通断开关是否要满足“右上”原则。

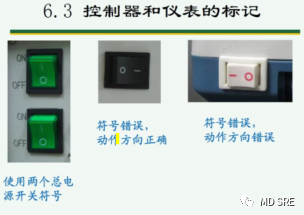

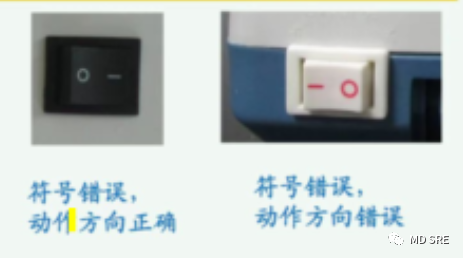

[敏感词]这两张培训材料大家是否都很熟悉，但是这两点真的对吗？

1. GB 9706.1-2007对 I O 的解析是否只能是总电源通断？

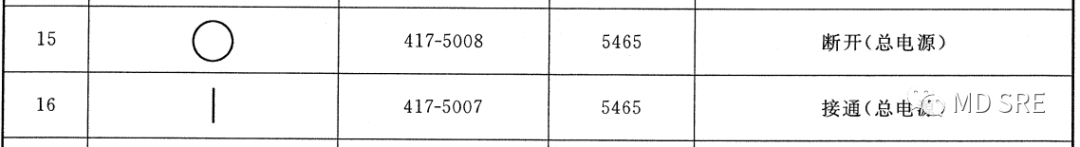

GB 9706.1-2007中6.3 要求电源开关应清楚识别通断位置， 应按照附录D 中相应的符号（表D.1的符号15和符号16）来标记， 或用一个邻近的指示灯， 或其他明显的方法来表示。符号15和符号16如下：

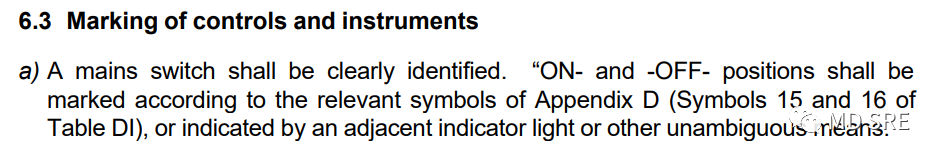

正因为在附录中关于符号15和16的解释是总电源，所以大家普遍认为这两个电源开关标识只能用于总电源，但是显然在正文6.3a）中是没有明确一定是总电源开关。那么GB 9706.1-2007既然是IDT(等同转换）IEC 60601-1:1988的, 我们来看看IEC 60601-1:1988

而且在附录中关于符号15和16的解释是：off（Power：disconnection from the mains）和On （Power：connection to the mains）。

而对于mains 相信大家都知道指的是网电源， 虽然对于绝大数的设备网电源就是总电源吗，但是直接将网电源等同于总电源就有点太[敏感词]了。

我们再来看GB 9706.1-2020的要求：

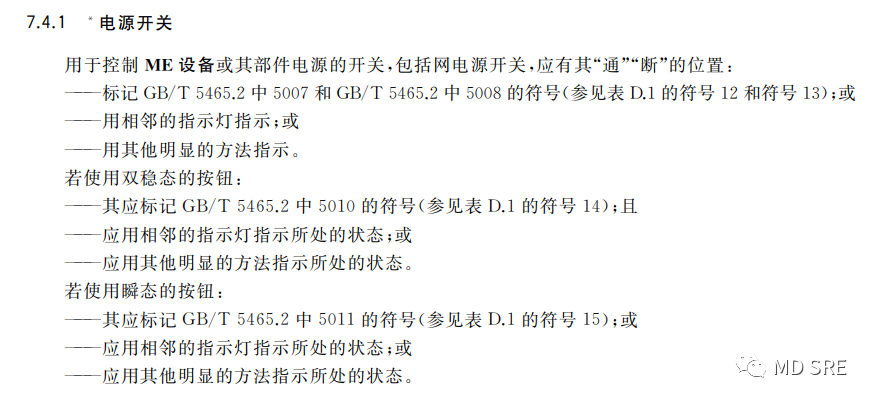

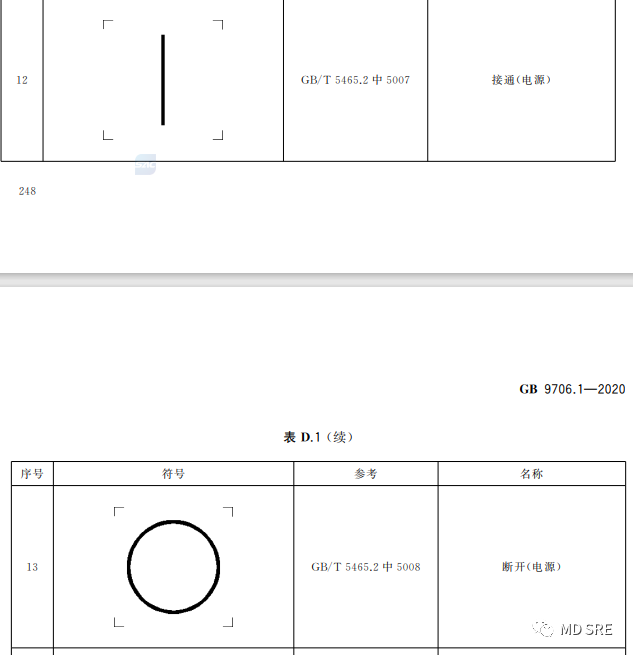

GB 9706.1-2020中附录符号12和13对电源开关的要求变为ME设备或者部件开关，包括网电源开关都是能用1 0 的。 所以如果说2007下还是强制的10开关用于网电源标识， 在2020下就不是强制的。

2. GB 9706.1-2007 对于通断开关是否要满足“右上”原则？

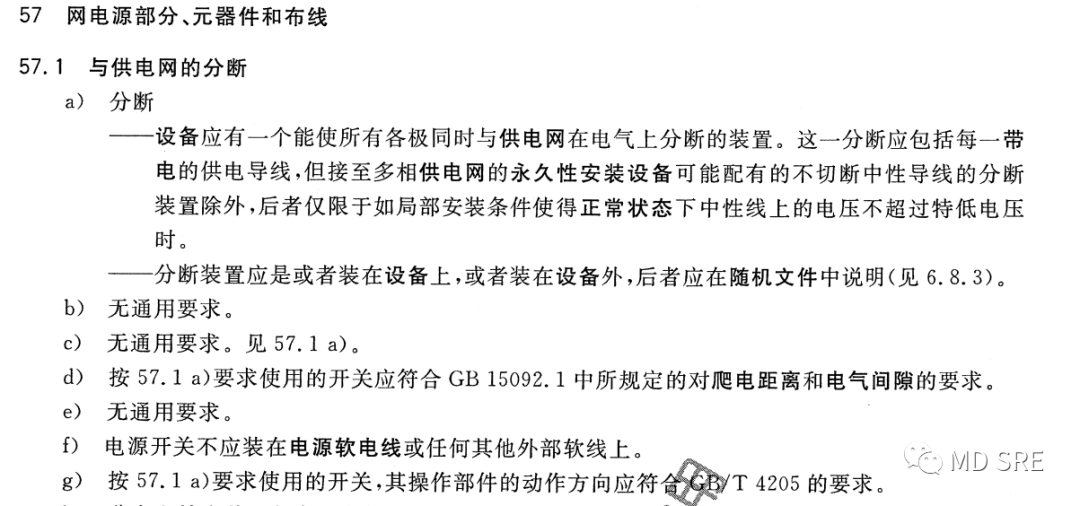

老规矩，先看GB 9706.1-2007中关于电源开关的要求，其实在57.1中要求操作部件的动作方向应符合GB/T 4205要求

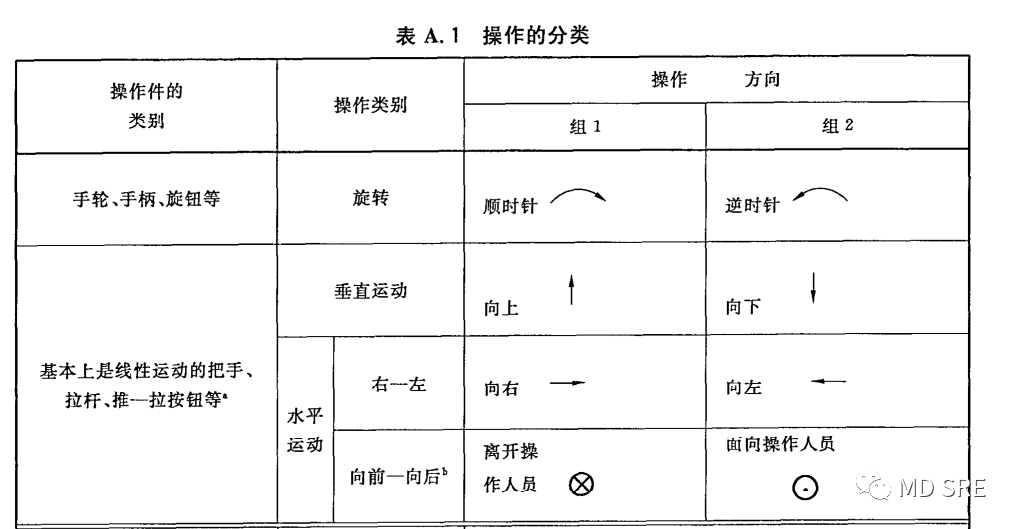

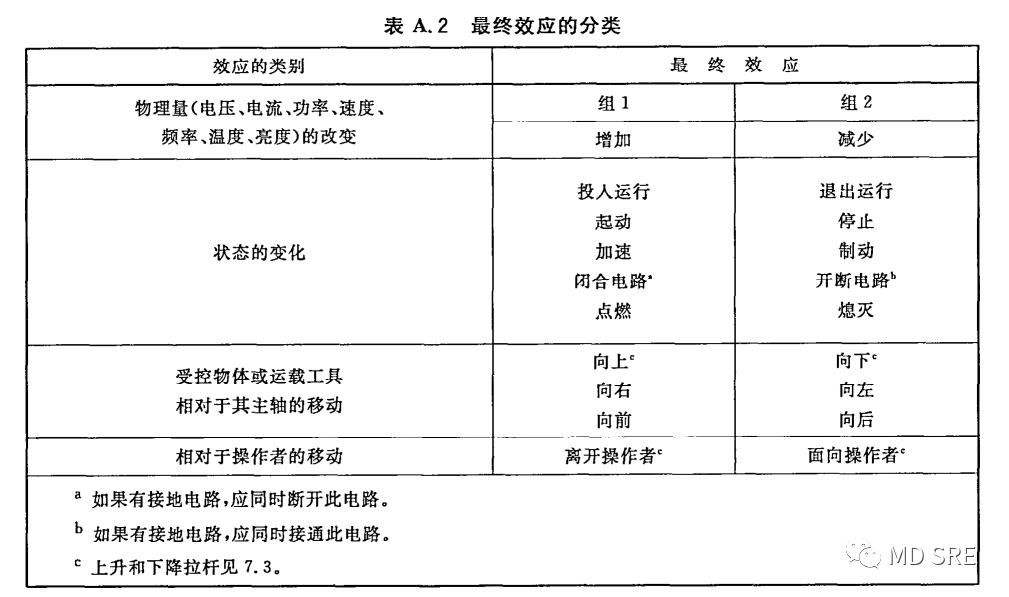

GB/T 4205 人机界面标志标识的基本和安全规则操作规则中的附录表A.1 和表A.2: 组1是用来表示投入运行、起动等，结合表A.1也就是操作上方操作键或者操作右方操作键是表示投入运行、起动等。

所以在符合GB 9706.1-2007时， 很多厂家会被要求满足“右上原则”。

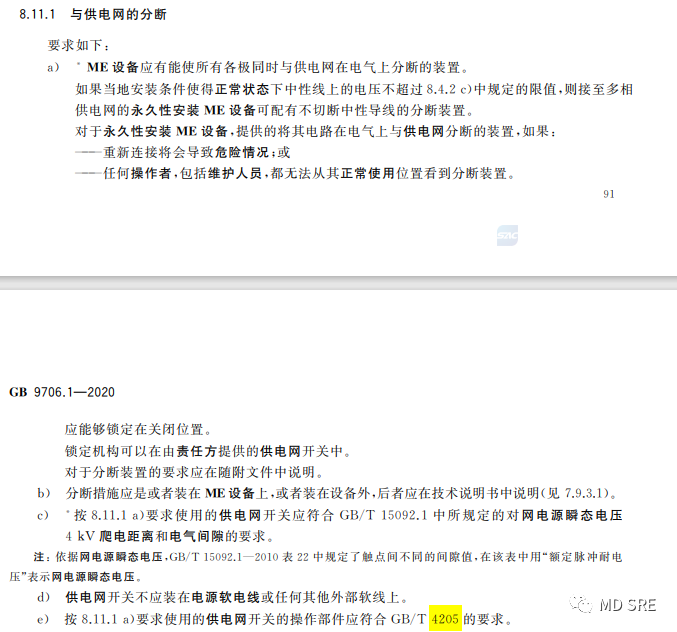

那么我们再来看看GB 9706.1-2020中的要求，对于按8.11.1 a) 要求使用的供电网开关的操作部件依然要符合GB/T 4205的要求，也就是说还是必须满足“右上原则”。

当然圈内大神也给我了另一个角度去看这个问题：

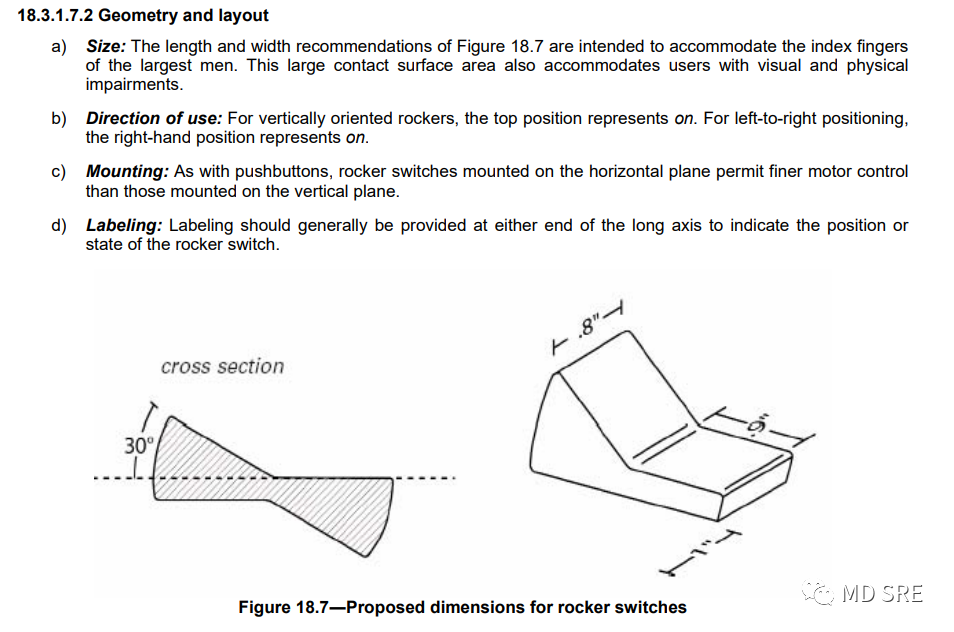

ANSI/AAMI HE75:2009/ (R)2018 Human factors engineering— Design of medical devices 中从人因工程（可用性）角度也建议“右上原则”。

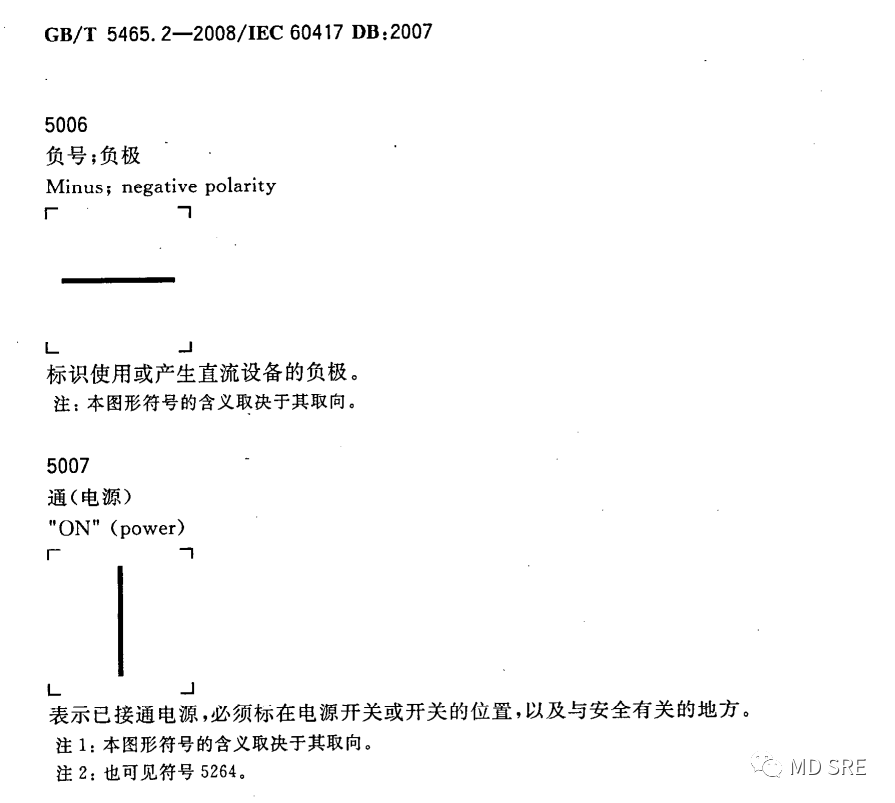

另外对于通的横竖问题， 鉴于GB/T 5456.2中 5006和5007 都是一 I， 在IO 标识特别横向是， 严格上讲的确有异议，虽然实际使用过，我相信没有人会理解错这个标识。

所以个人建议：

1、IO 在GB 9706.1-2020下是可以用于非网电源或者总电源下额通断开关的；

2、如果这个开关还是用于供电网的通断的话， IO 标识还是需要满足“右上原则”。
