GB 9706.1-2020的变化中有对于防火的要求显然也是一个比较重大的改变， 在11.3条款中给出了很多的ME设备防火外壳的结构要求， 除了底部开孔和侧面开孔的细致要求外， 对于防火外壳内的绝缘线、连接器、印制电路板和安装在元器件上的绝缘材料要求符合GB/T 5169.16的相当于或者优于FV-2的可燃等级， 除此之外，可转移ME设备的非金属材料也要相当于或者优于FV-2等级，固定ME设备或非移动ME设备应相当于或者优于FV-1的等级。

但是说起塑料外壳的防火等级，大家一定会马上想起UL94，毕竟UL94作为塑料防火等级测试的标准从1972年就发布了[敏感词]版， 到今年2月28号发布的[敏感词]版本已经是第7个版本了， 所以在整个行业来说，说起塑料外壳的防火等级，大家自然都知道 V-0， V-1, V-2等。

细心的小伙伴应该发现了， GB 9706.1-2020中的防火等级和UL94 的防火等级看着像，但又不完全像， 毕竟差了一个字母， 哪到底一字之差到底有多大区别呢？先买个关子， 我们先来了解一下UL 94  standard for Safety Tests for Flammability of Plastic Mateials for Parts in Devices and Appliances.

UL94中的等级共有12种：HB、V-0、V-1、V-2、5VA、5VB、VTM-0、VTM-1、VTM-2、HBF、HF-1、HF-2。塑料阻燃等级由HB，V-2，V-1,V-0,5VB 向5VA逐级递增， 分别对应了水平燃烧试验、50W（20mm）垂直燃烧试验、500W（125mm）垂直燃烧试验、辐射板火焰蔓延测试、薄料垂直燃烧试验、水平燃烧发泡材料试验。对应到GB 9706.1-2020中的FV-2及以上等级也就是50W水平和垂直燃烧试验。

说以我们就以50W 下UL 94 的测试， 也就是HB、V-2、V-1、V-0，看测试的整个过程：

一、样品要求：
1) 片状：切割、熔铸、注塑等方式均可，边沿光滑、表面、密度均匀。
2) 尺寸：长125±5mm(5") ×宽13.0±0.5mm(1/2")×厚度，厚度一般为0.7mm(1/32")、1.5mm(1/16")、3mm(1/8")，需要提供测试的最小厚度样品和[敏感词]厚度样品，样品[敏感词]厚度不超过13mm，如果最小厚度样品和[敏感词]厚度样品测试得出的结果不一致，则还需提供中间尺寸的样品，中间尺寸厚度跨度不超过3.2mm，角半径不大于1.3mm。
3) 系列：若颜色、密度等有多种型号，则要提供相应的有代表性的样品。
4) 数量：样品最少 2 套、每套5 件样品。

二、样品预处理：
每一厚度总共10 个试片(分为两组)被测试。
每一厚度取5 个试片为一组在23℃、50%RH下放置48小时后测试。
同一厚度另取5 个试片为一组在70℃下放置168小时后，在室温下冷却至少4 小时后测试。

三、测试程序：
1) 夹持：从上端夹入6mm，长度方向朝下，样品下端离预置棉花层上表面保持300±10mm距离，100%纯度的棉花，重量0.08g，尺寸50mm×50mm，[敏感词]厚度不超过6mm。
2) 燃具：甲烷流量105ml/min，背压力0.1kpa。
3) 火焰：焰高 20±1mm。
4) 燃烧：火焰中心置于样品下边沿中点处，燃具顶部到样品下端距离为10±1mm，维持10±0.5 秒，如果燃烧过程中样品出现形状和位置的变化，燃具要随之调整，若测试过程中有熔融物滴落，可将燃具倾斜至45度，燃烧10±0.5 秒后以300mm/min的速度移开燃具至少150mm，同时开始记录余焰时间t1，余焰停止时立刻再次燃烧10±0.5 秒，移开后记录余焰时间t2 和余燃时间t3。

说明：余焰和余燃的判别可以用小片棉花接触，能点燃则为余焰。
如果点燃后火焰熄灭，则忽略该样品，用另外的样品进行测试。若是因为样品发出的气体将火焰熄灭，则应立即点燃燃具继续燃烧，直到燃烧时间达到10±0.5 秒时停止并移开燃具。

四、试验记录：
1) [敏感词]次余焰时间 t1；
2) 第二次余焰时间 t2；
3) 第二次余燃时间 t3；
4) 样品是否燃尽；
5) 试验过程中滴落的微粒是否点燃棉花。

五、等级的评定：
HB：UL94标准中最底的阻燃等级。要求对于3到13 毫米厚的样品，燃烧速度小于40毫米每分钟；小于3毫米厚的样品，燃烧速度小于70毫米每分钟；或者在100毫米的标志前熄灭。
V-2：对样品进行两次10秒的燃烧测试后，火焰在60秒内熄灭。可以有燃烧物掉下。
V-1：对样品进行两次10秒的燃烧测试后，火焰在60秒内熄灭。不能有燃烧物掉下。
V-0：对样品进行两次10秒的燃烧测试后，火焰在30秒内熄灭。不能有燃烧物掉下。

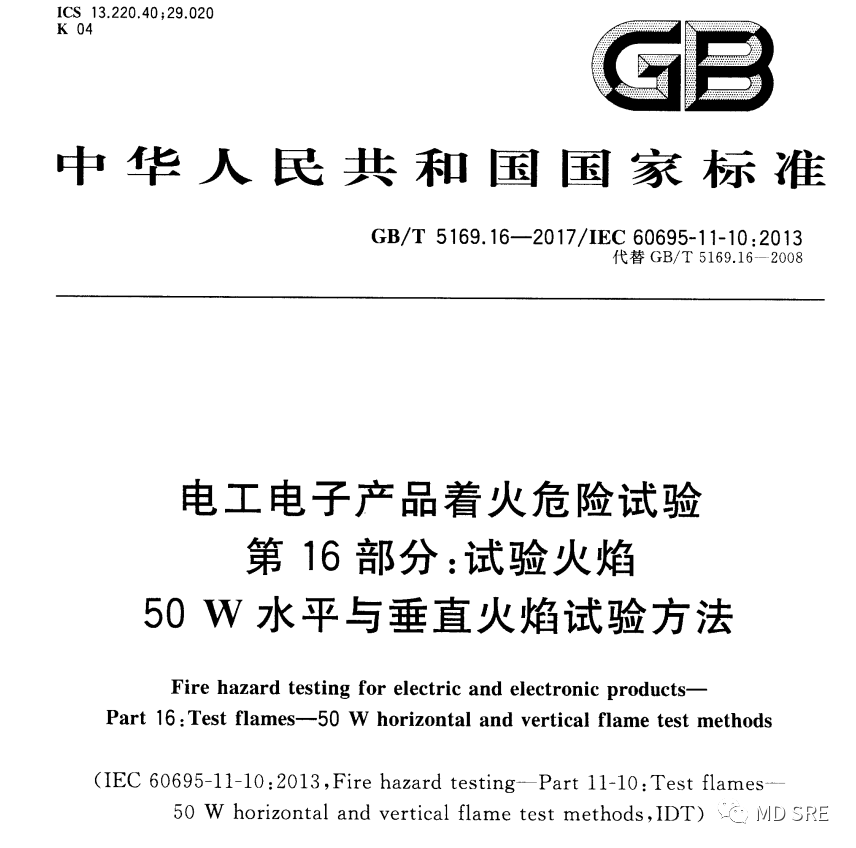

再来看GB/T 5169.16 （IEC 60695-11-10 IDT）， 其实整个的测试流程跟UL94 是基本一致的， 但是差异部分主要在于试验过程中的些细节上UL 94 会要求的更加明确和细致一点， 譬如火焰的校准、样品深入火焰的距离等， 除此之外的预处理过程和判定等级等其实都是相一致的。

既然这样那为啥IEC 还要单独出一个标准呢？哈哈哈， 这就是IEC 的傲娇之处， 从来不简单粗暴吸收[敏感词]和地区标准，即使事实上就是参见了人家，IEC 是综合了[敏感词]间差异，兼顾了[敏感词]地区间对标准的广泛适用性，因此对标准的要求和测试方法做出了调整和协调。

所以说回国内，我们在执行GB 9706.1-2020时，严格按照标准的内容， 就需要向你的外壳供应商或者塑料提供符合GB/T 5169.16的证据， 但是不幸的是可能厂家都只能提供UL 94 的证明材料， 这个时候就需要大家提前做好准备和计划。
