医院放疗科最常被追问的问题之一：“这台加速器今天的输出剂量准不准？计划验证过了没有？”答案不在屏幕上的数字里，而在一块块模体的实测数据里。本文把放疗质控模体的 28 类清单、标准依据与选型逻辑一次讲透，建议收藏。

精准放疗的核心诉求，是把处方剂量不偏不倚地投递到肿瘤靶区，同时让周围正常组织免受过量辐射。实现这件事，靠的不只是加速器和计划系统，还有一整套贯穿定位成像 → 计划设计 → 影像引导 → 治疗执行 → 剂量验证全流程的放疗质控模体。它们是放疗质控的法定检测载体：所有关于“准不准”的判断，最终都要落回到一块模体的实测数据上。

本文梳理放疗质控模体的常见清单（28 类）、对应标准依据与关键技术要求，并系统阐述 Delta 德尔塔仪器在自研自产放疗质控模体上的产品矩阵与优势，供放疗中心物理师、设备科、第三方医学计量机构与放疗设备厂商参考。

一、为什么放疗质控离不开“模体”

剂量精度即疗效：放疗剂量偏差 5% 即可显著影响肿瘤局部控制率与正常组织并发症概率，IMRT / VMAT / SBRT / SRS 对精度的要求更高（等中心 ≤±2 mm、MLC 到位 RMS ≤1.5 mm）。

监管刚性：WS 674-2020《医用电子直线加速器质量控制检测规范》将检测按日 / 周 / 月 / 季 / 年分级，覆盖剂量偏差、重复性、线性、日稳定性、深度吸收剂量特性、射野均整度与对称性、半影、等中心偏移、激光灯、治疗床精度等，检测仪器与模体须检定或校准、结果可溯源。

技术复杂化：多模态融合（CT-MR）、影像引导（CBCT）、MR-Linac、呼吸门控带来新的几何与剂量风险，必须有对应模体去量化。

责任可追溯：设备验收、年度稳定性检测、放射卫生监督抽查，都以模体实测出具 CMA / 计量报告为凭。

二、先厘清：放疗全流程与模体的对应关系

关键认知：剂量问题往往不是“机器坏了”，而是几何链（激光—影像—计划—摆位—机架）上某一环偏了。因此成熟的放疗中心通常同时持有影像质控、剂量校准、几何/端到端三类模体，而不是“一台通吃”。

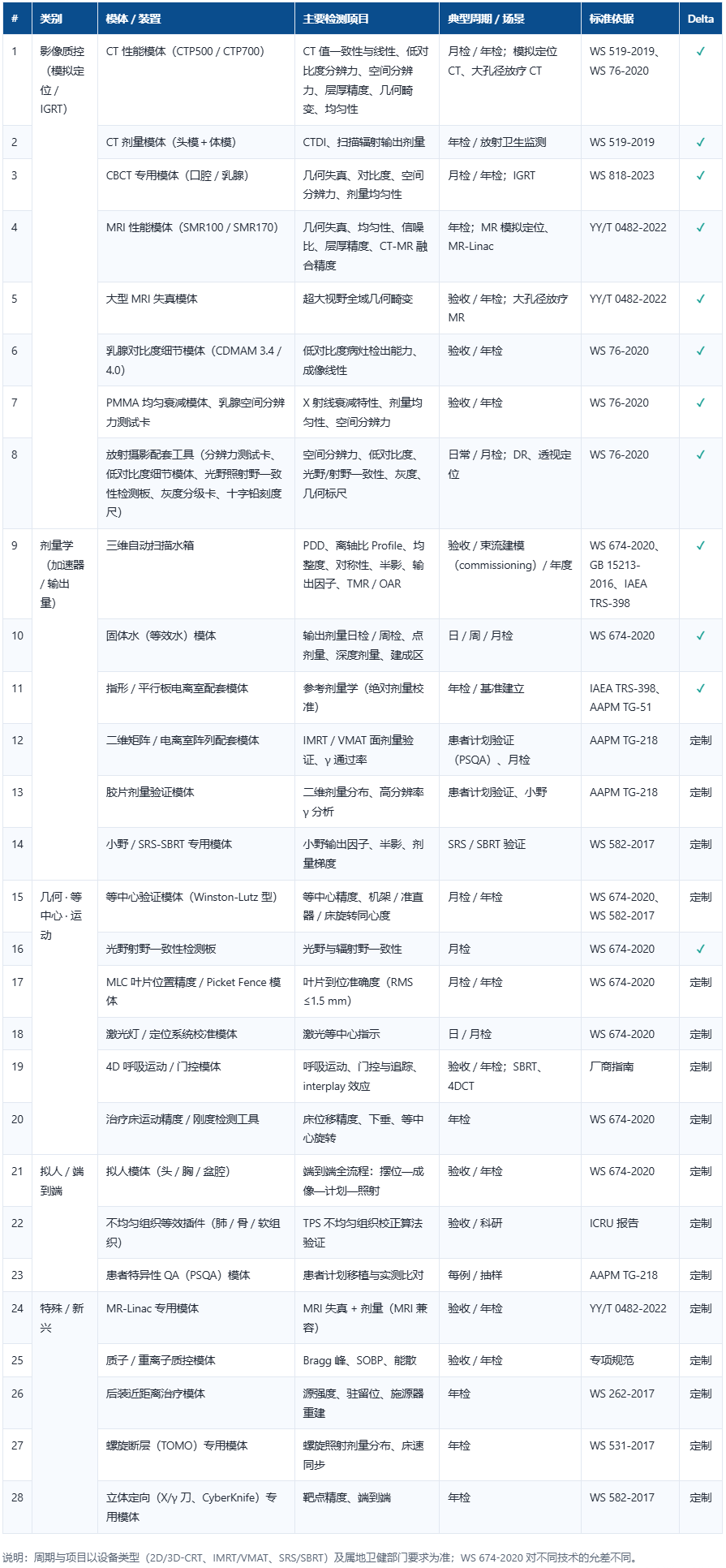

三、放疗质控模体常见清单（28 类）

下表按影像质控 / 剂量学 / 几何与运动 / 拟人端到端 / 特殊与新兴五大类整理，含主要检测项目、典型周期与标准依据；最后一列标注 ✓ 表示 Delta 德尔塔仪器自研自产，“定制”表示可按需求非标开发。

四、标准与规范依据速查

五、几类核心模体的技术要点（决定数据可信度）

5.1 三维扫描水箱 vs 固体水：不是替代，是分工

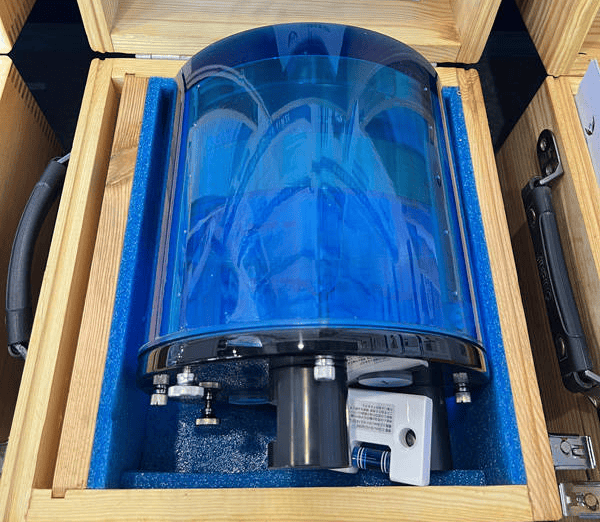

三维自动扫描水箱——束流建模与验收的基准。以 Delta 放疗旋转式长三维自动扫描水箱为例：扫描范围支持 40 cm × 40 cm 射野，40 cm 扫描可在约 45 s 内完成；软件自动计算 PDD（相对表面剂量、D10、D20/D10）、Profile 离轴比、均整度、对称性、半影，以及电子线的 R100/R90/R80/R50/Rp 与杂散 X 线，并可输出 Excel / 图像及 TPS 所需格式、PDD 表转换 TMR 表。其 PMMA 水箱壁厚 15 mm 长期不膨胀变形，箱壁刻蚀三层基准线配合激光定位；步进电机上置不浸水，保证扫描中水面高度恒定；旋转平台带十字准线，升降平台跨越治疗圆盘以避免踩踏引起水面波动——这些细节直接决定束流数据的稳定性。

固体水（等效水）模体——日常质控的主力。Delta 蓝色固体水模体采用高均匀度组织等效高分子材料，标称密度 1.09 g/cm³，出厂前在独立校准实验室完成水等效性测试，全能量段光子束下剂量测量偏差控制在 2% 以内；标准片 300 mm × 300 mm，厚度 2 / 5 / 20 / 40 mm 可选，长宽加工误差 ≤±0.5 mm、单层厚度公差 ±0.15 mm；预制内嵌电离室空腔，可直接嵌入指形或平行板电离室，无需现场开孔；表面防粘连处理，堆叠存放不变形，且不受温湿度影响，规避液态水蒸发与水温漂移。相比注水水箱，单次组装耗时可缩短 70% 以上，适配 6 MV–18 MV 光子束及多档电子线。

选型结论：水箱用于“建基准”（验收、年度、束流建模），固体水用于“守基准”（日/周/月检）。两者数据应定期互校，避免系统漂移。

5.2 影像质控三件套：CT 值、CBCT 几何、MR 失真

CT 性能模体（CTP500 / CTP700）：采用多层等效模块集成设计，覆盖 CT 值一致性、低对比度分辨、空间分辨率、层厚精度与几何畸变，适配模拟定位 CT 与大孔径放疗 CT。CT 值不准会直接传导为 TPS 剂量计算错误，是放疗定位的“[敏感词]道关口”。

CBCT 专用模体：遵循 WS 818-2023，集成均匀衰减模块、分辨力阵列与几何定位标记，用于断层成像几何失真、对比度与剂量均匀性校验。

MRI 性能模体（SMR100 / SMR170）：采用透明等效基材、内置三维正交定位阵列，量化评估图像几何失真、均匀性、信噪比与层厚精度，适配 MR-Linac 与大孔径放疗磁共振，并验证多模态 CT-MR 融合精度；另有大型 MRI 失真模体用于超大视野全域畸变检测。梯度非线性导致的畸变会直接造成靶区偏移，MR 模拟定位必须做此项。

5.3 端到端：把“每一环都合格”变成“整体也合格”

单台设备各自合格，不代表整条链路合格。等中心验证（Winston-Lutz 型）、MLC Picket Fence、4D 运动门控与拟人端到端模体，用于把激光—影像配准—计划—摆位—机架/床运动串起来一次性验证，是 SRS/SBRT 与自适应放疗的必备项。

六、Delta 德尔塔仪器：自研自产的八大优势

1、与代理中科院声学所原研超声体模不同，放疗质控模体是 Delta 德尔塔仪器自研自产的主线业务——依托东莞市高升电子精密科技有限公司（DELTA 德尔塔仪器品牌，2013 年成立，[敏感词]高新技术企业，ISO 9001:2015 质量体系），从材料配方、结构设计、精密加工到出厂标定与报告，全链条自有。

2、自研自产，不做倒手代理。材料、结构、加工、标定、报告全流程自有，可快速迭代产品；具备非标定制能力，可按医院与厂商需求开发专用治具，避免客户在研发初期自建测试工装。

3、ICRU 组织等效材料底座。全系放疗模体采用 ICRU 标准组织等效材料，能量覆盖范围 50 keV – 25 MeV，横跨诊断影像到治疗束全能段，保证跨 modality 使用的一致性。

4、加工公差严格控制。固体水片长宽误差 ≤±0.5 mm、单层厚度公差 ±0.15 mm；多层堆叠整体平整度可控，保障电离室探测点位始终处于射线中心轴，规避位移造成的测量失真。

5、水等效性“经标定”，而非“看起来像水”。每台固体水出厂前在独立校准实验室完成水等效性专项测试；三维水箱 PMMA 壁厚 15 mm 长期不变形、刻蚀基准线配激光定位、步进电机上置保证水面恒定——从材料到结构，都为“数据可信”服务。

6、每台附原厂标定报告，配套防震铝箱与操作手册。交付即可投入合规检测与评审，检测结果具可追溯性，满足计量、CMA 与卫健核查要求。

7、全矩阵覆盖，一套供应商打通全流程。形成影像质控 + 剂量校准 + 立体定向/端到端专用三大类，覆盖 CT、MRI、CBCT、DR、乳腺与直线加速器全品类，减少多供应商带来的标准与数据口径不一致。

8、标准对齐与法规跟踪能力。产品对齐 WS 76-2020、WS 519-2019、YY/T 0482-2022、WS 818-2023、WS 674-2020、GB 15213-2016 等；能随标准换版（如 CBCT 新规 WS 818-2023）同步迭代，避免客户因标准升级而重复采购。

本地化服务与国产替代性价比。交期短、响应快，提供上门安装、校准培训与全程技术指导；产品已被多家医疗器械检验所、医学计量实验室、三甲医院与设备厂商采用，可对标进口产品性能而显著优化采购与维护成本。

延伸优势：Delta 同时是中科院声学所原研超声体模的官方服务通道。这意味着 Delta 既具备[敏感词]计量溯源体系的理解（代理线），又具备材料与工程的自主研发能力（自研线），形成“医学计量 + 质控工具”的完整技术纵深——这对需要同时建设超声与放疗质控能力的机构尤为有价值。

七、核心参数表（采购与验收核对用）

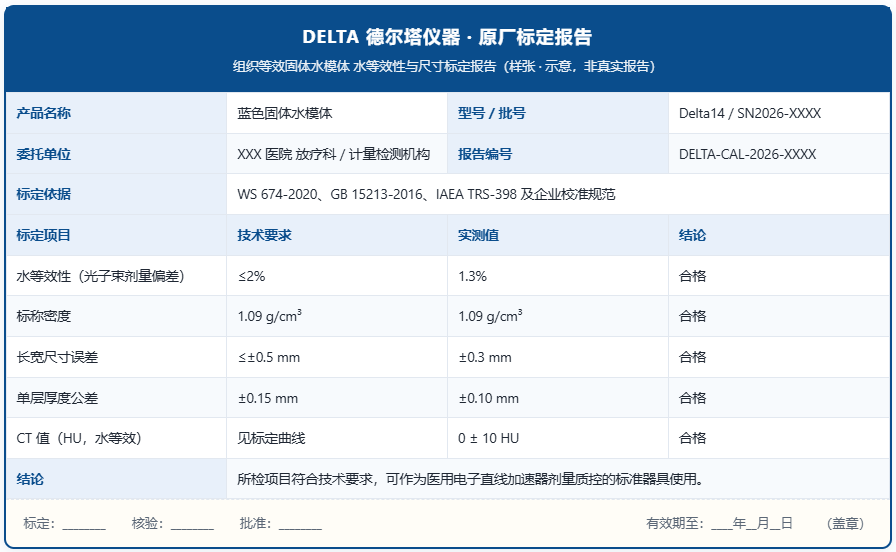

7.1 原厂标定报告（样张）

本样张为版式示意。Delta 每台模体交付时附带原厂标定报告，载明水等效性、密度、尺寸与 CT 值等实测数据，是采购验收与年度核查的直接凭证。

八、按角色的选型建议

九、FAQ 常见问题

Q1：放疗质控模体和影像质控模体是一回事吗？

A：不是替代关系，而是包含关系。放疗质控是全流程概念，其中“定位成像”环节使用的 CT/CBCT/MRI 模体属于影像质控模体，“剂量”环节使用水箱、固体水、阵列模体。一个成熟的放疗中心通常需要影像质控 + 剂量校准 + 几何/端到端三类模体协同。

Q2：三维水箱和固体水能互相替代吗？

A：建议互补而非替代。水箱是束流建模与验收的基准（PDD/Profile/输出因子/TMR），固体水是日常质控主力（日/周/月输出剂量、点剂量）。Delta 固体水经水等效性标定、全能量段光子束剂量偏差 ≤2%，可大幅压缩日常质控工时；但验收与年度束流数据仍建议以三维水箱为准，并定期与固体水互校。

Q3：IMRT / VMAT 的患者计划验证必须做吗？用什么模体？

A：调强技术复杂度高，治疗前需做患者计划剂量验证。点剂量可用固体水 + 指形电离室；面剂量可用二维矩阵/电离室阵列配套模体或胶片模体，按 γ 指数分析（AAPM TG-218）。注意测量数据插值、计划系统剂量计算网格与评估阈值都会显著影响 γ 通过率，需固化本机构的标准流程。

Q4：γ 分析取 3%/2 mm 还是 3%/3 mm？

A：AAPM TG-218 推荐 IMRT 计划验证采用 3%/2 mm（全局归一化）作为常规容差与行动阈值；3%/3 mm 相对宽松，多用于常规 IMRT 的宽松质控或历史对比。立体定向（SRS/SBRT）因小野、高梯度，应采用更严格标准并结合小野专用探测器。具体以本机构质控规程为准。

Q5：MR 模拟定位为什么必须做几何失真检测？

A：MRI 梯度非线性会造成图像几何畸变，畸变会直接转化为靶区偏移，且 CT-MR 融合时误差会被放大。SMR100 / SMR170 采用透明等效基材与三维正交定位阵列，可量化评估几何失真、均匀性、信噪比、层厚精度，并验证 CT-MR 融合精度，符合 YY/T 0482-2022。超大视野设备建议加配大型 MRI 失真模体。

Q6：CBCT 模体能用普通 CT 模体代替吗？

A：不建议。CBCT 的成像几何、视野、剂量与重建方式不同于诊断 CT，WS 818-2023《锥形束 X 射线计算机体层成像（CBCT）设备质量控制检测标准》已单列其检测要求。Delta 口腔 / 乳腺 CBCT 专用模体集成均匀衰减模块、分辨力阵列与几何定位标记，专门对应 CBCT 的几何失真、对比度与剂量均匀性。

Q7：国产模体能替代进口吗？关键看什么？

A：关键看三项——①材料水等效性与组织等效性是否有标定数据；②加工公差与批次一致性；③是否提供可溯源的标定报告与本地化服务。Delta 全系采用 ICRU 组织等效材料、能量覆盖 50 keV–25 MeV、加工公差严格控制、每台附原厂标定报告，并具备非标定制与上门培训能力，已在多家检验所、计量实验室与三甲医院应用，可对标进口产品。

Q8：模体本身需要定期校准或核查吗？

A：需要。固体水等模体材料会随时间与环境发生缓慢老化，建议按标定报告有效期或机构质控周期安排期间核查与复校；三维水箱应定期检查水面基准、机械定位与探测器状态。Delta 提供原厂标定报告与复校、上门校准培训服务。

Q9：能定制特殊尺寸和探测器开孔吗？

A：可以，这是自研自产的核心价值之一。Delta 可按需定制特殊尺寸、模块化结构，并按主流探测器（指形/平行板电离室、二维矩阵、胶片）预制空腔与适配器——Delta 固体水已预制内嵌电离室空腔，无需现场开孔。厂商客户还可定制整机注册检验专用治具。

Q10：如何获取选型方案与标定报告样张？

A：通过 Delta 德尔塔仪器官方渠道提供设备清单（加速器型号/能量、影像设备类型、现有探测器、开展技术如 IMRT/VMAT/SBRT/SRS），即可获得匹配的模体配置方案、参数表与原厂标定报告样张，并可预约上门培训。详见文末联系方式。

十、结语

放疗质控的本质，是把“影像—计划—几何—剂量”这条长链上的每一环都变成可测量、可判定、可追溯的数据。模体不是消耗品，而是这套体系里的“标准尺”。Delta 德尔塔仪器以自研自产为底座，用 ICRU 组织等效材料、严格加工公差、逐台原厂标定与全矩阵产品线，为放疗中心、计量机构与设备厂商提供从影像质控到剂量验证的一站式国产方案；同时作为中科院声学所原研超声体模的官方服务通道，形成超声与放疗双线并行的质控能力。
